Drobečková navigace výběru usnadňuje přístup k historii

    / 21. 10. 2015

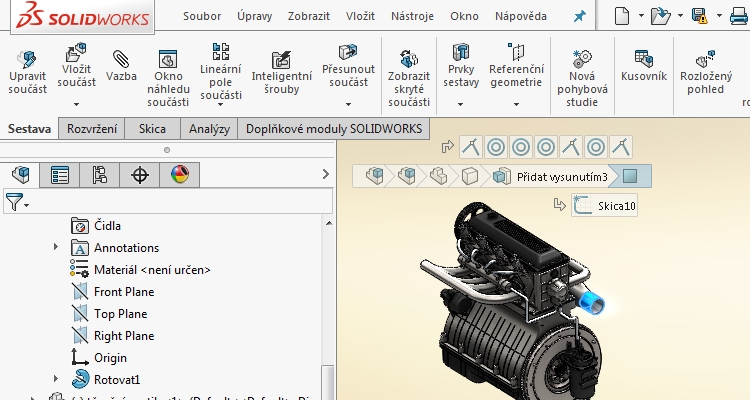

5-drobeckova-navigace-vyberu-SolidWorks-2016-novinka

Drobečková navigace poskytuje stejný přístup k nástrojům, jaký byste měli ve FeatureManageru. Zobrazuje příslušné prvky stromové historie směrem nahoru a dolů – od vybrané entity až k sestavě nebo dílu nejvyšší úrovně.

Drobečková navigace umožňuje provést libovolný výběr v grafické ploše – a pak tento výběr upřesnit za pomoci kontextově založené reprezentace této složky. Vyberete-li v sestavě plochu, uvidíte všechny vazby součásti, ke které tato plocha náleží. Ve verzích SOLIDWORKS 2015 a starších se vazby zobrazily po kliknutí pravého tlačítka na součást, nebo po otevření složky Vazby ve FeatureManageru u příslušné součásti.

Tato funkce je k dispozici pro díly a sestavy, je aktivní ve výchozím nastavení SOLIDWORKSu a zobrazuje se v levém horním rohu grafické plochy – po kliknutí na entitu nebo uzel ve FeatureManageru.

Neobjeví se pouze tehdy, je-li zobrazen PropertyManager a v grafické ploše vyberete popis, kótu nebo více entit.

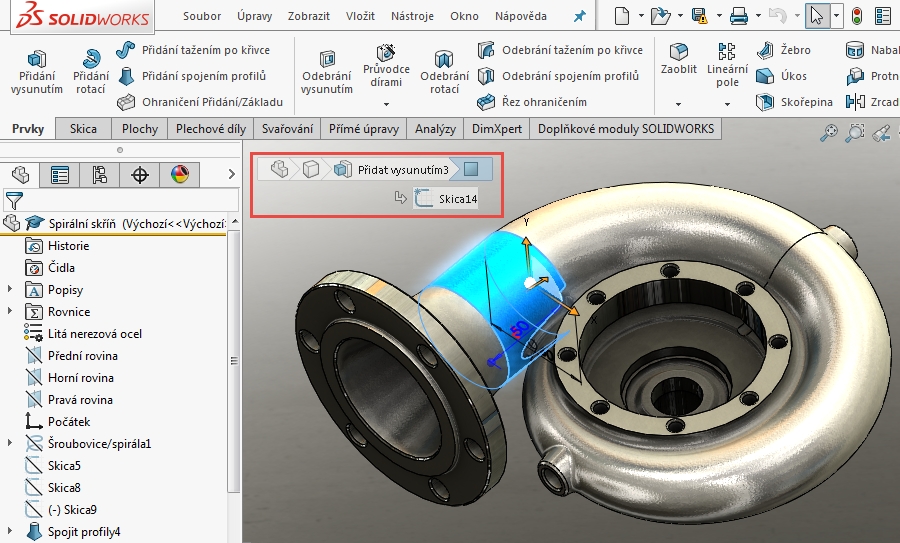

Drobečková navigace v dílu

1-drobeckova-navigace-vyberu-SolidWorks-2016-novinka

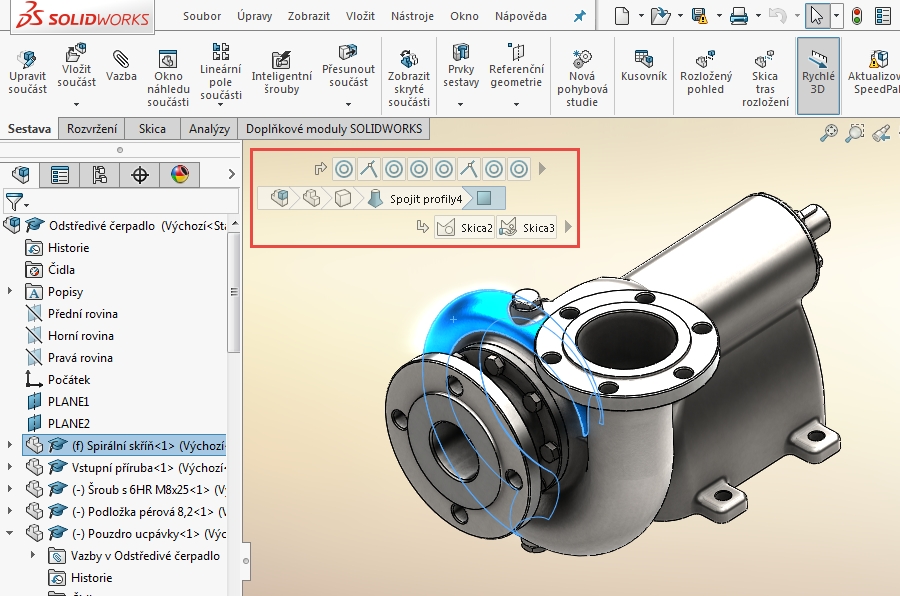

Drobečková navigace v sestavě

2-drobeckova-navigace-vyberu-SolidWorks-2016-novinka

Drobečková navigace poskytuje přístup k celému hierarchickému řetězci entit – od vybrané položky až k dokumentu nejvyšší úrovně. Mj. poskytuje přístup ke společným výběrům, které přiléhají entitám drobečkové navigace, jako jsou použitá skica prvku nebo vazby součásti. Výhodou drobečkové navigace je možnost skrýt FeatureManager a zároveň provádět výběry, ke kterým potřebujete přístup k historii.

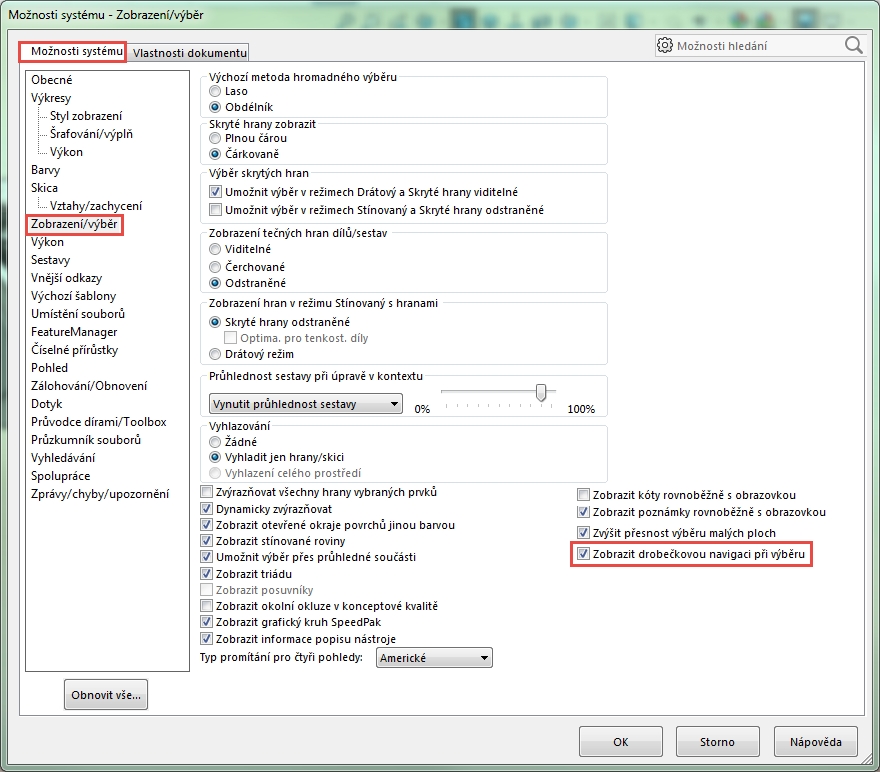

Postup pro zobrazení nebo skrytí drobečkové navigace výběru

V záložce Nástroje > Možnosti > Možnosti systému > Zobrazení/výběr aktivujte nebo deaktivujte možnost Zobrazit drobečkovou navigaci při výběru.

3-drobeckova-navigace-vyberu-SolidWorks-2016-novinka
