Téma: obvod do razitka - MůjSolidworks.cz

Autor
Příspěvky

7. 3. 2016 v 17:46

obvod do razitka #63625

halamichael
Účastník
18 příspěvků

zdravim, potreboval bych do razitka obvod plechoveho dilu, poprípade vymezovací rámeček. vse ostatni jsem tam pres vlastnosti dostal jako plochu, váhu, popis, datum atd. jen proste obvod nevim. jen pres tabulku prirezu ale do razitka netusim.

8. 3. 2016 v 8:24

Odpověď na: obvod do razitka #63626

pepe
Účastník
682 příspěvků

Ahoj, do rohového razítka je to celkem komplikace, jelikož to nejsou vlastnosti dílu, ale jen konkrétní položky v tabulce přířezů.

Do razítka to dostaneš tak, že si rozvineš plech, vytvoříš dvě Referenční kóty (šířka, výška) a hodnoty těchto kót (kóty samotné) přejmeš v uživatelských vlastnostech dílu. Pak už to přejmout do razítka není problém.

V jaký verzi pracuješ? Mohl bych Ti poslat nějaký vzorový díl…

8. 3. 2016 v 8:46

Odpověď na: obvod do razitka #63641

halamichael
Účastník
18 příspěvků

2014 ale pokud nejde obvod tak ty koty me asi moc nepomuzou kdyz budu delat treba 300 dilu a u kazdeho bych musel koty vytahnout. ale i tak dekuji

8. 3. 2016 v 14:24

Odpověď na: obvod do razitka #63653

QBczech
Účastník
294 příspěvků

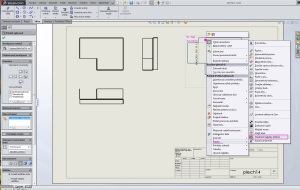

Zkus se podívat na návod v obrázku. Do výkresu plechových dílů jde vložit speciální poznámka s vlastnostmi plechu. Je tam i řezná délka, nebo rozměry vymezovacího rámečku.

Popis plechu

Vzorový výkres ze SolidWorks 2014 je v příloze, snad pomůže 🙂

Přílohy

8. 3. 2016 v 16:05

Odpověď na: obvod do razitka #63655

halamichael
Účastník
18 příspěvků

tohle je taky super diky 🙂 ale ja to spis chtel abych to mel nastaveny v razitku z toho duvodu aby nekdo dalsi si podle toho pocital cenu dilu podle svych tabulek, to znamena ze on na cenu pro paleni na laseru potreboval reznou delku (obvod), propale (podle der) a vahu dílu takze do razitka me chybel jen ten obvod aby me tam skakal sam a nemusel na kazdem vykresu delat dalsi kroky navic. doufam ze jsem to trochu vysvetlil

9. 3. 2016 v 7:27

Odpověď na: obvod do razitka #63656

pepe
Účastník
682 příspěvků

lze to udělat i jako šablonu, během dne se na to podívám a pošlu ti vzor

9. 3. 2016 v 8:00

Odpověď na: obvod do razitka #63657

halamichael
Účastník
18 příspěvků

Ok super vsak jak budes mit cas jen at to neni formou kusovniku 🙂

9. 3. 2016 v 15:54

Odpověď na: obvod do razitka #63658

pepe
Účastník
682 příspěvků

pokud změníš skicu1 libovolně, na libovolný tvar, pak jen změníš parametry plechu jako T atp, tak se automaticky mění všechny rozměry v uživatelských vlastnostech

takto by to mohlo sloužit jako šablona plechových dílů

tvořeno ve verzi 2012

Přílohy

9. 3. 2016 v 17:18

Odpověď na: obvod do razitka #63660

halamichael
Účastník
18 příspěvků

tudy cesta asi taky nepovede, ulozil jsem jako sablonu ale porad nic, zkdyz se podivas v měření je hodnota 234 a v sablone porad je 400 i kdyz nedam ohyb a je jen obdelnik porad je hodnota stejna

Přílohy

9. 3. 2016 v 19:52

Odpověď na: obvod do razitka #63673

pepe
Účastník
682 příspěvků

musíš to vždy při změně tvaru rozvinout, aby se načetly aktuální hodnoty rozvinu. možná když bude na výkrese existovat pohled na rozvinutý tvar 😉 půjde to samo.. Jinak skicu můžeš změnit třeba i na eLko, ze kterého vysuneš ohnutý plech, rozměr by to pak mělo spočítat taky..

9. 3. 2016 v 21:34

Odpověď na: obvod do razitka #63685

Ales
Účastník
272 příspěvků

Na obvod plechu libovolného tvaru se dá dát do globálních proměnných výraz

„Obvod“ = ( „SW-SurfaceArea“ – 2 * „SW-Volume“ / „Thickness“ ) / „Thickness“

a ten pak normálně ve výkresu použít v razítku. Samozřejmě musí být ve vlastnostech nastavené kompatibilní jednotky  (mm / mm2 / mm3).

10. 3. 2016 v 6:19

Odpověď na: obvod do razitka #63696

halamichael
Účastník
18 příspěvků

Přílohy

10. 3. 2016 v 13:40

Odpověď na: obvod do razitka #63708

Ales
Účastník
272 příspěvků

Možná tam máte v nastavení něco v centimetrech a něco v milimetrech nebo tak nějak. Zkuste si ty jednotlivé složky (SW-SurfaceArea, SW-Volume a Thickness) dát do rovnic samostatně a uvidíte, kde je chyba.

10. 3. 2016 v 18:48

Odpověď na: obvod do razitka #63709

halamichael
Účastník
18 příspěvků

V tehlech globalnich promennych plavu. Uzivatelske vlastnosti si nastavim + dam i do razitka ale tady nevim jak napsat prmennou porad je to cervene a nechce pustit dal.

10. 3. 2016 v 19:03

Odpověď na: obvod do razitka #63710

halamichael
Účastník
18 příspěvků

uz na to asi prichazim 🙂 ozvu se az na to dojdu a reknu co a jak 🙂 ale asi bude chyba jak rika Ales
