Téma: Rozmery – konfiguracie - MůjSolidworks.cz

Autor
Příspěvky

28. 4. 2015 v 12:14

Rozmery – konfiguracie #52504

Optheron
Člen
30 příspěvků

Zdravím,

mám učko, ktoré sa používa v zostave s dvomi rozmermi, ale jeden kus je dlhšia nožička namiesto 50 je 100, ťahá mi popis k dielu a neviem ako mám spraviť aby bol popis rozvin pre oba kusy pri jednom pohľade, referenčná kóta sa mi zmení keď zmením rozmer

29. 4. 2015 v 4:49

Re:Re: Rozmery – konfiguracie #55972

.rf.
Účastník
423 příspěvků

Z mého pohledu by bylo nejlepší, pokud by měl díl s jinými rozměry svůj soubor na disku.
Jinak si můžete v dílu vymodelovat dvě samostatná těla, každé s vlastním rozvinem. Pak můžete mít vlastnost rozmer1, tak jak ji máte a rozmer2 s rozměry = P“hrubka@Plechový díl“x“RD3@Annotations“x“RD4@Annotations“, kde RD3 a RD4 budou kóty druhého rozvinu.

29. 4. 2015 v 7:59

Re:Re: Rozmery – konfiguracie #55973

QBczech
Účastník
294 příspěvků

A co takhle konfigurace? O těch tu nepadla ani zmínka. Udělat si zkrátka pro dvě rozměrové varianty dvě konfigurace s tím, že v každé konfiguraci bude mít daná kóta požadovanou hodnotu. Nešlo by to pak v sestavě a na výkrese odlišit?

29. 4. 2015 v 10:27

Re:Re: Rozmery – konfiguracie #55974

.rf.
Účastník
423 příspěvků

Obávám se že pokud budete mít dvě konfigurace k jednomu objemovému tělu, tak budete mít pouze jeden rozvin. Z jednoho rozvinu nevygenerujete dva různé popisy k jednomu pohledu.
Konfigurace ano, ale pro dvě objemová těla a dva rozviny.

30. 4. 2015 v 6:53

Re:Re: Rozmery – konfiguracie #55975

Optheron
Člen
30 příspěvků

skusal som to cez konfiguraciu ale nejde to
je tam chyba malo to byt
P5x180x500 – 1ks
x230x500 – 1ks

takze budem musiet nakreslit dva samostatne dielce, ale ako dostanem do popisu rozvin druheho dielca bez toho aby som ho dal na vykres?
tato poznamka je prilozena k pohladu a z neho taha udaje

30. 4. 2015 v 7:38

Re:Re: Rozmery – konfiguracie #55976

.rf.
Účastník
423 příspěvků

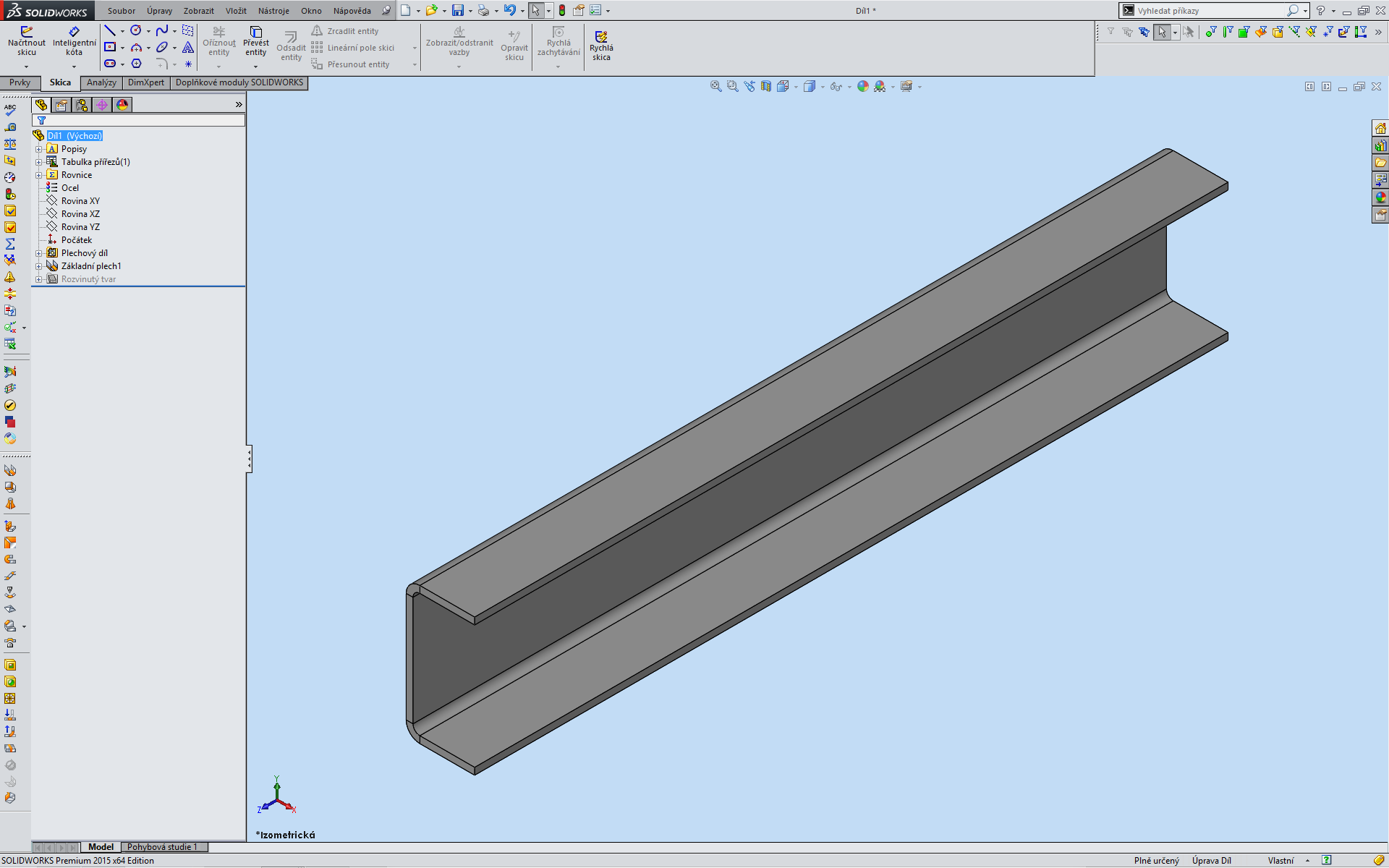

1) Vytvořte model a rozvin prvního profilu. Rozvin zakótujte (RD1@Popisy x RD2@Popisy).
[attachment=4:2p2d6ds1]01.png[/attachment:2p2d6ds1]
2) Potlačte Základní plech1. Vytvořte model a rozvin druhého profilu. Rozvin zakótujte (RD3@Popisy x RD4@Popisy).
[attachment=3:2p2d6ds1]02.png[/attachment:2p2d6ds1]
3) Vytvořte a nastavte konfigurace.
[attachment=2:2p2d6ds1]03.png[/attachment:2p2d6ds1]
4) Vyplňte uživatelské vlastnosti.
[attachment=1:2p2d6ds1]04.png[/attachment:2p2d6ds1]
5) Vložte oba popisy k jednomu výkresovému pohledu.
[attachment=0:2p2d6ds1]05.png[/attachment:2p2d6ds1]

4. 5. 2015 v 12:49

Re:Re: Rozmery – konfiguracie #55977

Optheron
Člen
30 příspěvků

tak som to vyskusal, ale vazby nedrzia, kedze su to dve rozne tela
ostatne rozmery by sa dali cez rovnice

neda sa to nejak inak?
dakujem

5. 5. 2015 v 7:44

Re:Re: Rozmery – konfiguracie #55978

QBczech
Účastník
294 příspěvků

Dá se to udělat i jinak. Jak jsem už zmínil, napadlo mě udělat v plechovém díle konfigurace pro každou rozměrovou variantu. Uživatelskou vlastnost rozměr bych raději vytvořil jednu ale na kartě závislý na konfiguraci. Tak se dá zajistit, aby vlastnost byla stejná a její hodnota (odkaz na kóty modelu) se měnila v závislosti na zvolené konfigurace. Ve výkrese je možný pro jednotlivý pohledy zvolit ve které konfiguraci se mají zobrazovat a stejně tak pro tyto konfigurace vytvořit rozvinutý tvar (vč. konfigurace SM-FLATT-PATTERN)
Jelikož se to Popisuje zdlouhavě, tak jsem to nahrál přes RX. Doufám, že to tam půjde vidět.
