Hasák: Pružiny

Pružiny v sestavě vymezují vůli mezi čelistí a tělem a mezi rukojetí a tělem hasáku. Sestava zahrnuje dvě pružiny, přičemž při modelování druhé pružiny využijeme jejich podobnosti.

Pružina #1

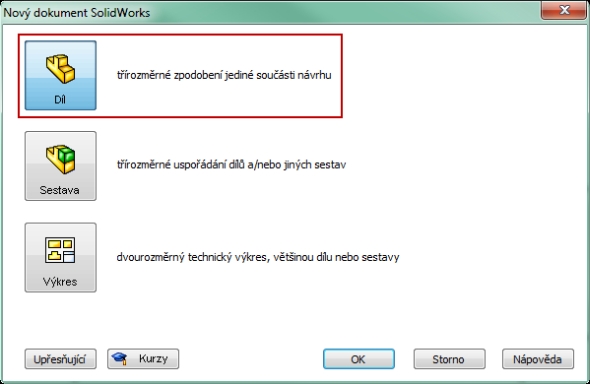

Založte nový dokument Dílu.

1-Solidworks-návod-tutorial-postup

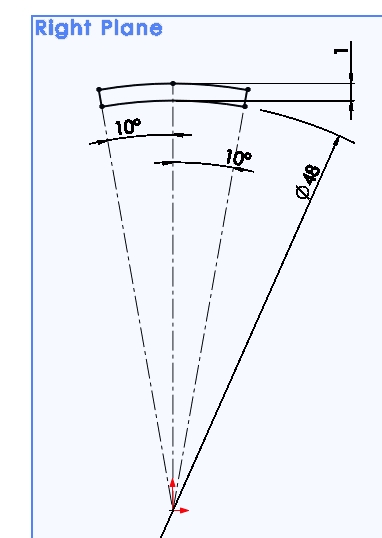

V Pravé rovině založte náčrt. Nakreslete pomocí dvou kružnic, přímky kopírované zrcadlením podle svislé osy uvedený náčrt.

2-Solidworks-návod-tutorial-postup-pružina-1

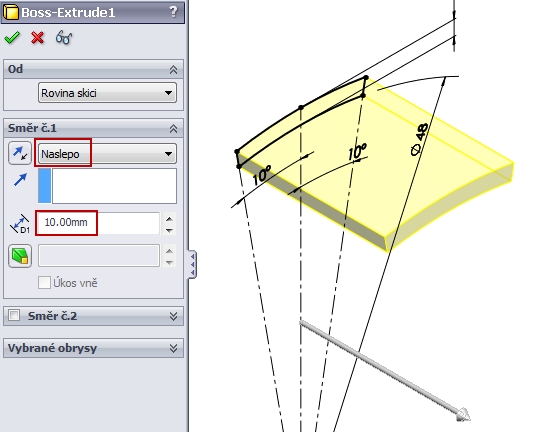

Vysuňte náčrt příkazem Přidání vysunutím do vzdálenosti 10 mm.

3-Solidworks-návod-tutorial-postup-pružina-1

Vyberte příkaz Rovina ze záložky Referenční geometrie.

4-Solidworks-návod-tutorial-postup-pružina-1

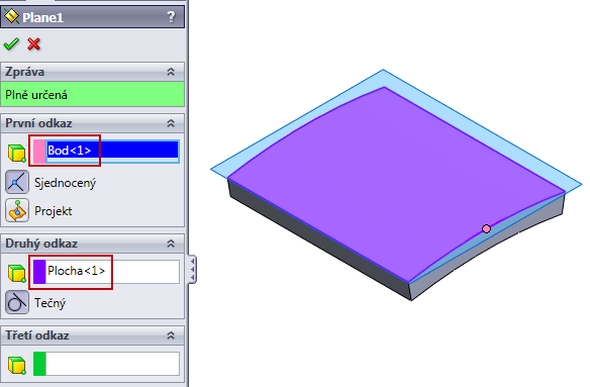

Označte válcovou plochu a střed oblouku a dokončete definici nové roviny.

5-Solidworks-návod-tutorial-postup-pružina-1

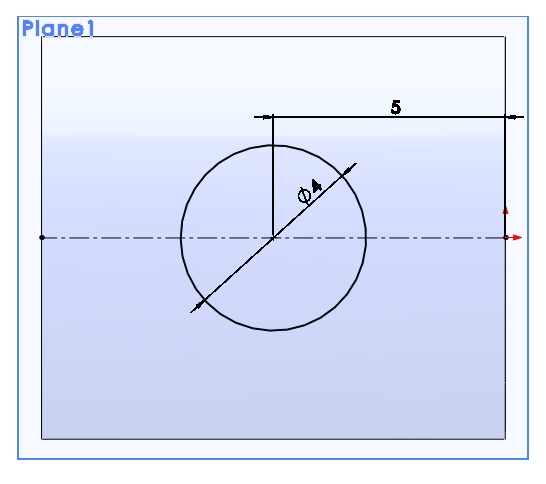

Na nové rovině založte náčrt a nakreslete kružnici o průměru 4 mm, jejíž střed leží 5 mm od pravé hrany vysunutého modelu.

6-Solidworks-návod-tutorial-postup-pružina-1

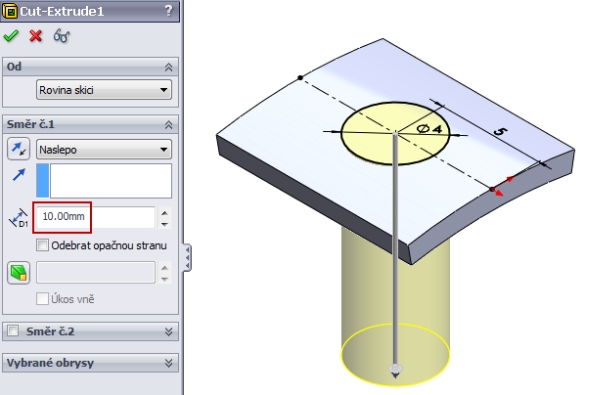

Odeberte kružnici příkazem Odebrání vysunutí. Zůstala předvolená vzdálenost 10 mm, která je dostačují pro odebrání průchozího otvoru.

7-Solidworks-návod-tutorial-postup-pružina-1

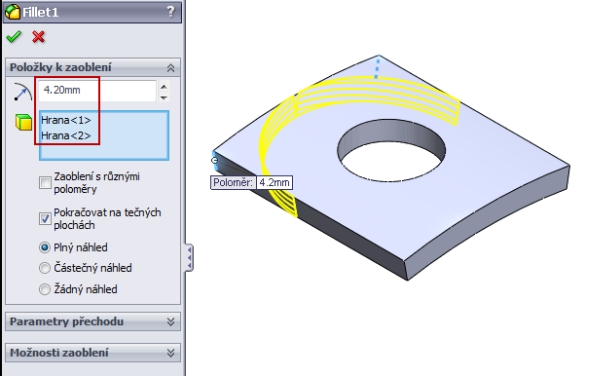

Vyberte příkaz Zaoblit z panelu Prvky. Označte dvě přechodové hrany a nastavte poloměr zaoblení na hodnotu 4,2 mm.

8-Solidworks-návod-tutorial-postup-pružina-1

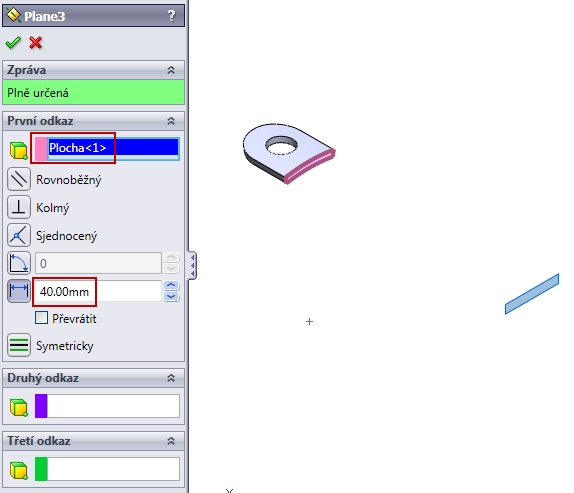

Vyberte příkaz Rovina ze záložky Referenční geometrie. Označte čelní plochu a nastavte vzdálenost nové roviny na hodnotu 40 mm.

9-Solidworks-návod-tutorial-postup-pružina-1

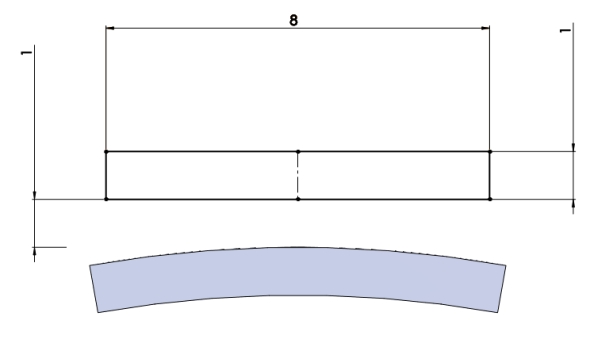

V nové rovině nakreslete obdélník. Vodorovná strana obdélníku je dlouhá 8 mm a svislá strana 1 mm. Střed vodorovné strany je vázaný k počátku souřadného systému Svislou vazbou. Dolní strana obdélníku leží 1 mm od zaoblené strany vysunutého tělesa.

10-Solidworks-návod-tutorial-postup-pružina-1

Vyberte příkaz Přidání spojením profilů z panelu Prvky.

11-Solidworks-návod-tutorial-postup-pružina-1

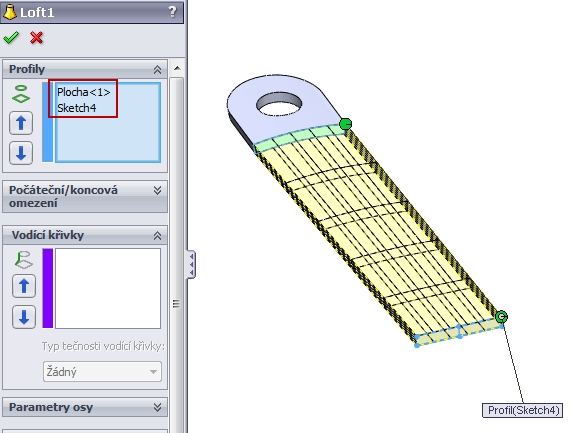

Označte čelní plochu vysunutého povrchu a náčrt. Zkontrolujte průběh spojení profilů a dokončete příkaz.

12-Solidworks-návod-tutorial-postup-pružina-1

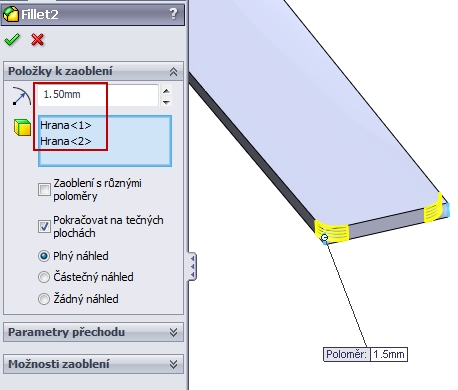

Zaoblete ostré hrany spojeného povrchu poloměrem 1,5 mm.

13-Solidworks-návod-tutorial-postup-pružina-1

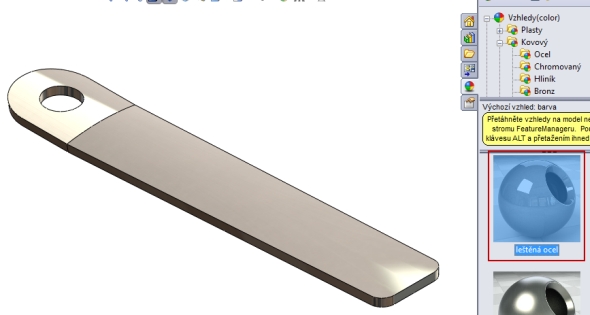

Přidejte modelu texturu leštěné oceli.

14-Solidworks-návod-tutorial-postup-pružina-1

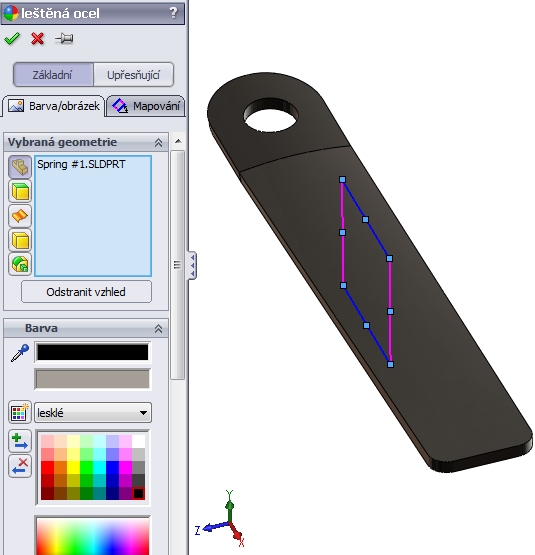

Nastavte modelu černý leštěný odstín.

15-Solidworks-návod-tutorial-postup-pružina-1

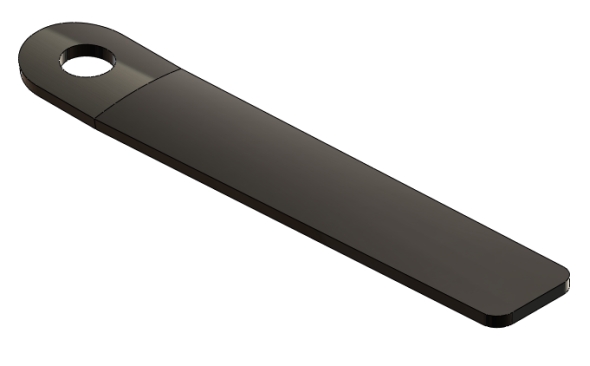

Model první a zároveň kratší pružiny je hotový.

16-Solidworks-návod-tutorial-postup-pružina-1



Pružina #2

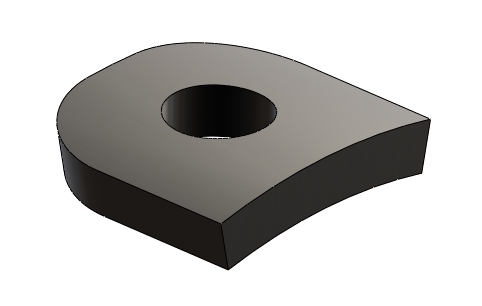

Zkopírujte si ve složce díl pružiny a přejmenujte jej například Pružina 2. Ve stromové historii smažte všechny prvky tak, aby zbyla pouze tato část pružiny.

18-Solidworks-návod-tutorial-postup-pružina-2

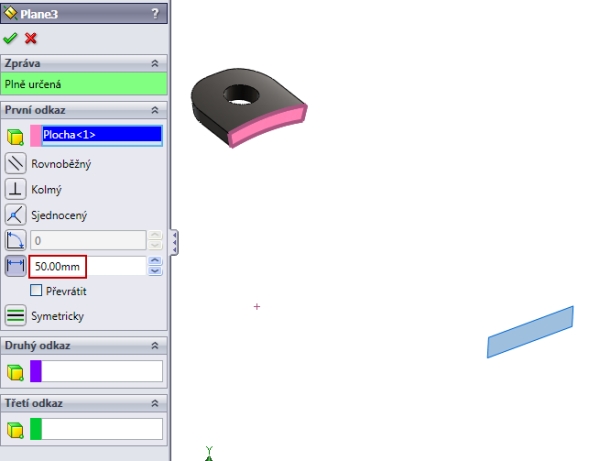

Vyberte příkaz Rovina ze záložky Referenční geometrie. Označte čelní plochu a nastavte vzdálenost nové roviny na hodnotu 50 mm.

19-Solidworks-návod-tutorial-postup-pružina-2

V nové rovině nakreslete obdélník. Vodorovná strana obdélníku je dlouhá 8 mm a svislá strana 2 mm. Střed vodorovné strany je vázaný k počátku souřadného systému Svislou vazbou. Dolní strana obdélníku leží 3 mm od zaoblené strany vysunutého tělesa.

20-Solidworks-návod-tutorial-postup-pružina-2

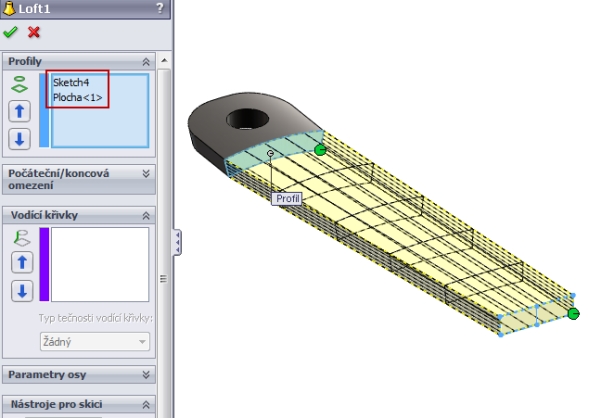

Vyberte příkaz Přidání spojením profilů z panelu Prvky. Označte čelní plochu vysunutého povrchu a náčrt. Zkontrolujte průběh spojení profilů a dokončete příkaz.

21-Solidworks-návod-tutorial-postup-pružina-2

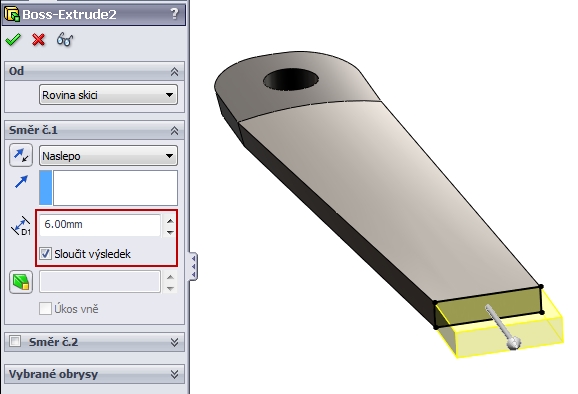

Na čelní ploše spojených profilů založte nový náčrt. Pomocí příkazu Převést entity převeďte tvar obdélníku a vysuňte jej příkazem Přidání vysunutím do vzdálenosti 6 mm.

22-Solidworks-návod-tutorial-postup-pružina-2

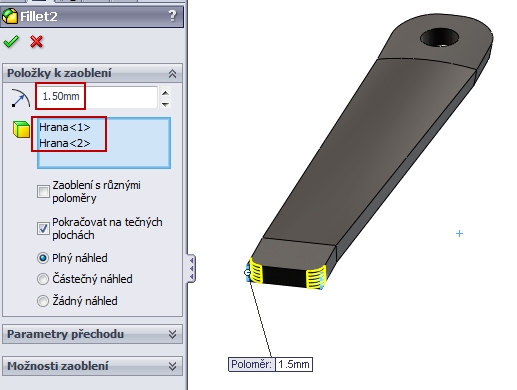

Zaoblete hrany poloměr zaoblení 1,5 mm.

23-Solidworks-návod-tutorial-postup-pružina-2

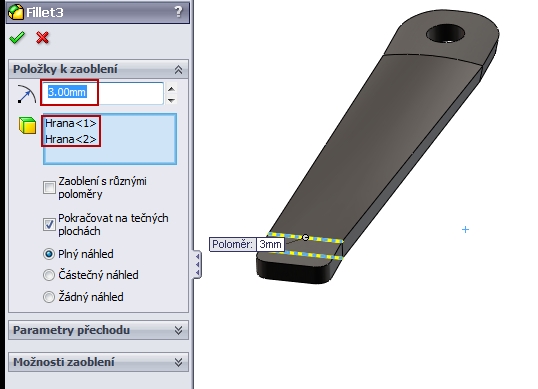

Zaoblete přechodového hrany mezi spojeným profily poloměrem 3 mm.

24-Solidworks-návod-tutorial-postup-pružina-2

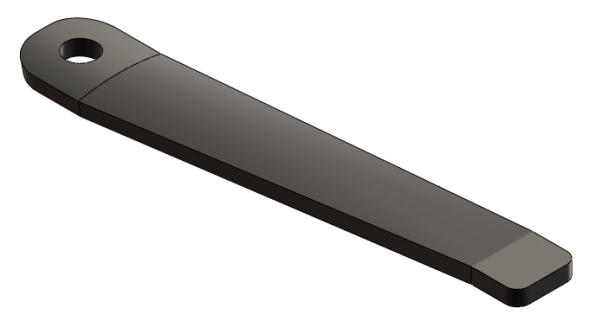

Vzhledem k tomu, že byl použit model Pružina 1, není nutné definovat texturu ani barevný odstín. Model druhé pružiny je hotový.

25-Solidworks-návod-tutorial-postup-pružina-2
