Hranice 2017: Známe 10 nejlepších studentů a soutěžní zadání

    / 30. 3. 2017

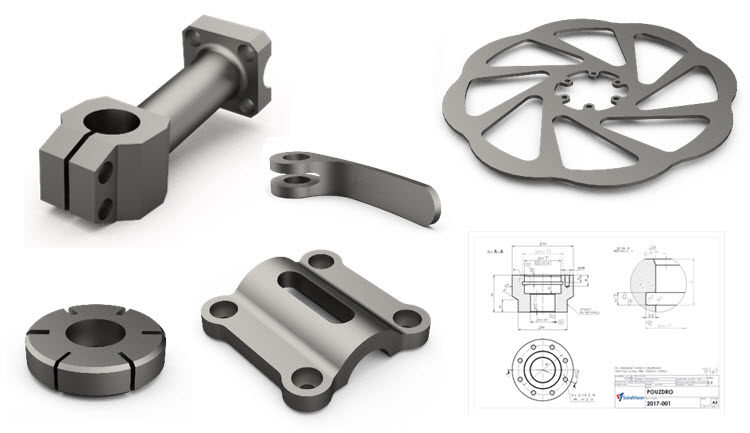

Soutěžním zadáním bylo zpracovat 5 modelů a 1 výkres

Historicky největší účast v tradiční studentské soutěži v Hranicích byla známkou zvyšujícího se zájmu o konstruování v CAD řešení SOLIDWORKS. Porovnat znalosti a zkušenosti v modelování a tvorbě výkresu přijelo 56 studentů z 22 středních průmyslových škol a odborných učilišť. Podívejme se společně na výsledné pořadí 10 nejlepších studentů i na soutěžní zadání, postup modelování a tvorbu výkresu.

Výsledné pořadí 10 nejlepších studentů:

  1. David Benda, SPŠ a VOŠ Brno
  2. Michal Havlíček, SOŠ Frýdek Místek
  3. Dominik Polák, SPŠ Hranice
  4. Jiří Soukup, SŠ Dobruška,
  5. Vojtěch Pražák, SPŠ a VOŠ Brno
  6. Marek Smolný, SPŠS Liberec
  7. Karel Zikeš, SPŠS Liberec
  8. Antonín Komárek, SPŠ Krnov
  9. Martin Štefek, SŠ Dobruška
  10. Petr Pacas, SPŠ a VOŠ Brno

První tři studenti získali dárkové poukazy v hodnotách 5 tisíc, 3 tisíce a 2 tisíce korun.

První část soutěže ověřila znalosti tvorby výkresu z modelu. Foto: Petr Škrabal, SPŠ Hranice

První část soutěže ověřila znalosti tvorby výkresu z modelu. Foto: Petr Škrabal, SPŠ Hranice

Výsledné pořadí škol:

  1. Střední průmyslová škola a Vyšší odborná škola Brno
  2. Střední škola Podorlické vzdělávací centrum Dobruška
  3. Střední průmyslová škola strojní a elektrotechnická a Vyšší odborná škola Liberec

Nejúspěšnější škola získala poukaz na seminář Učebnice SOLIDWORKS ve výuce, který se koná 11. května 2017 v Brně. Druhá a třetí škola obdržela novou Učebnici SOLIDWORKS.



Soutěž měla dvě části: modelování a tvorbu výkresu. Úkolem studentů tedy bylo vytvořit pět modelů a jeden výkres. O nejlepších rozhodoval čas a správnost technického kreslení. Vžijte se do role soutěžících a vyzkoušejte si modelování a tvorbu výkresu podle zadání.

Tip: Pod každým zadáním najdete odkaz ke správnému postupu modelování a tvorbě výkresové dokumentace.

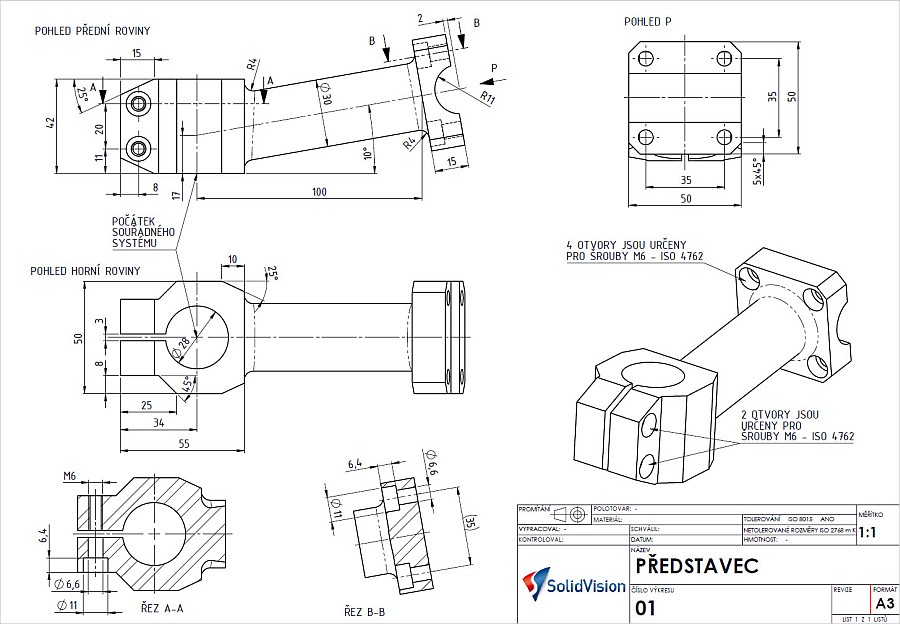

Model 1 – PŘEDSTAVEC:

1-SolidWorks-soutez-zadani-Hranice-2017-student-vysledky

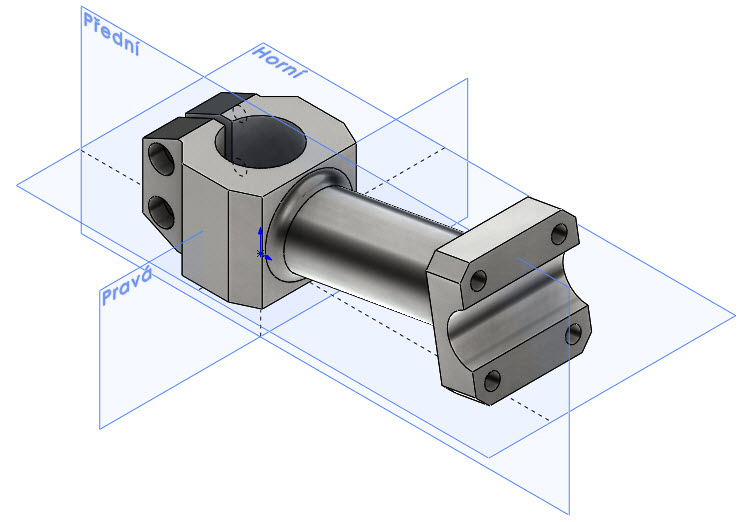

Volba počátku a orientace primárních rovin (izometrický pohled):

8-SolidWorks-soutez-zadani-Hranice-2017-student-vysledky

Postup modelování představce (návod krok za krokem).

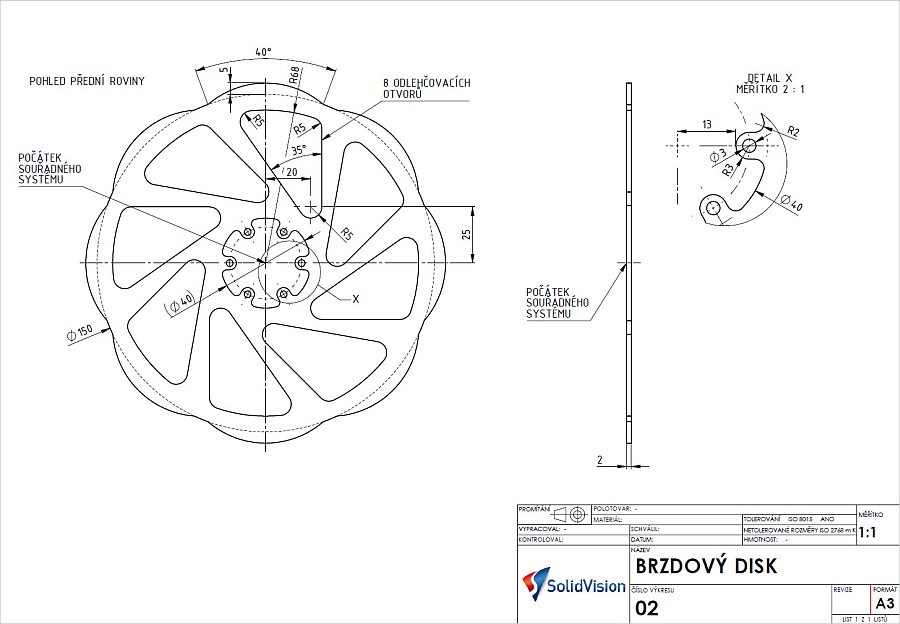

Model 2 – BRZDOVÝ DISK:

2-SolidWorks-soutez-zadani-Hranice-2017-student-vysledky

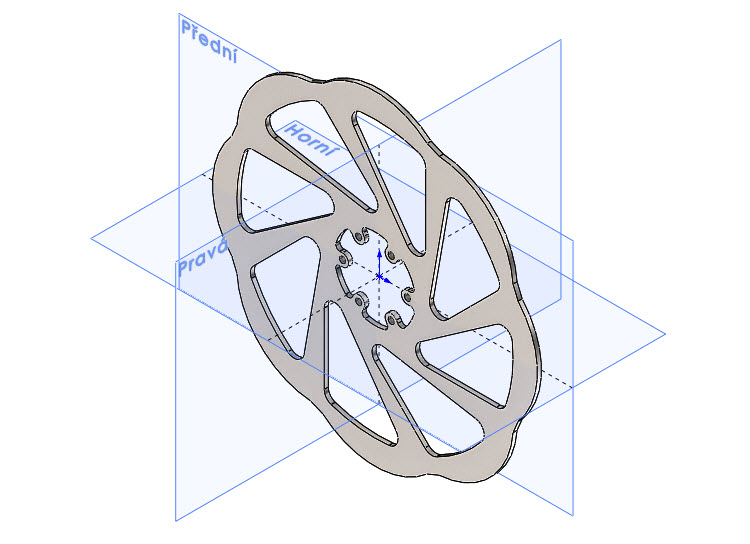

Volba počátku a orientace primárních rovin (izometrický pohled):

9-SolidWorks-soutez-zadani-Hranice-2017-student-vysledky

Postup modelování brzdového disku (návod krok za krokem).

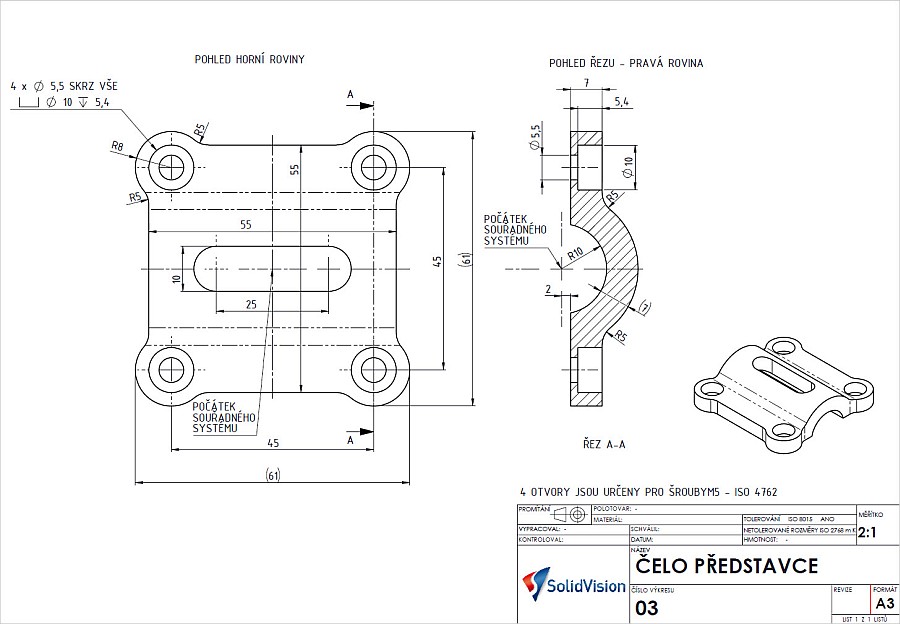

Model 3 – ČELO PŘEDSTAVCE:

3-SolidWorks-soutez-zadani-Hranice-2017-student-vysledky

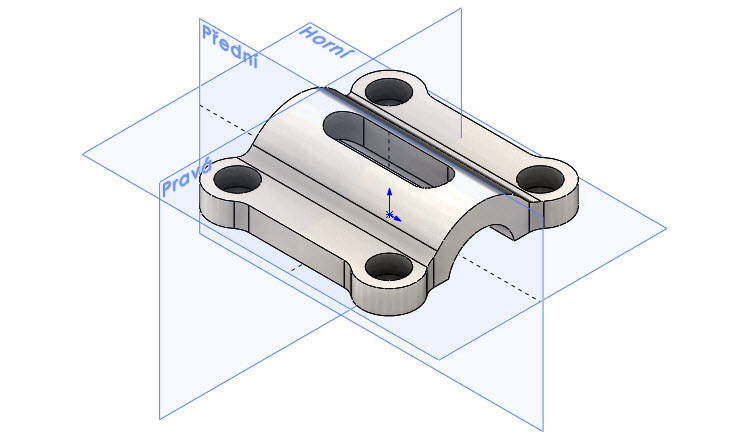

Volba počátku a orientace primárních rovin (izometrický pohled):

10-SolidWorks-soutez-zadani-Hranice-2017-student-vysledky

Postup modelování čela představce (návod krok za krokem).

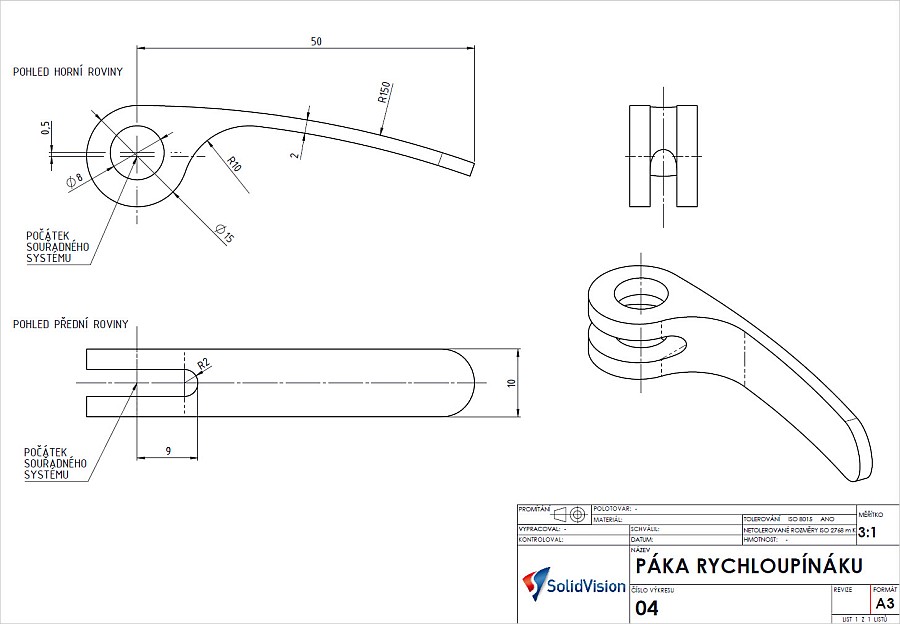

Model 4 – PÁKA RYCHLOUPÍNÁKU:

4-SolidWorks-soutez-zadani-Hranice-2017-student-vysledky

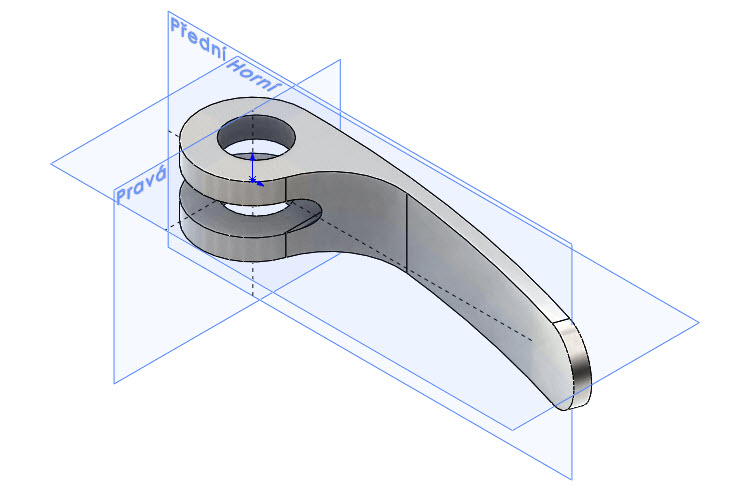

Volba počátku a orientace primárních rovin (izometrický pohled):

11-SolidWorks-soutez-zadani-Hranice-2017-student-vysledky

Postup modelování (připravujeme).

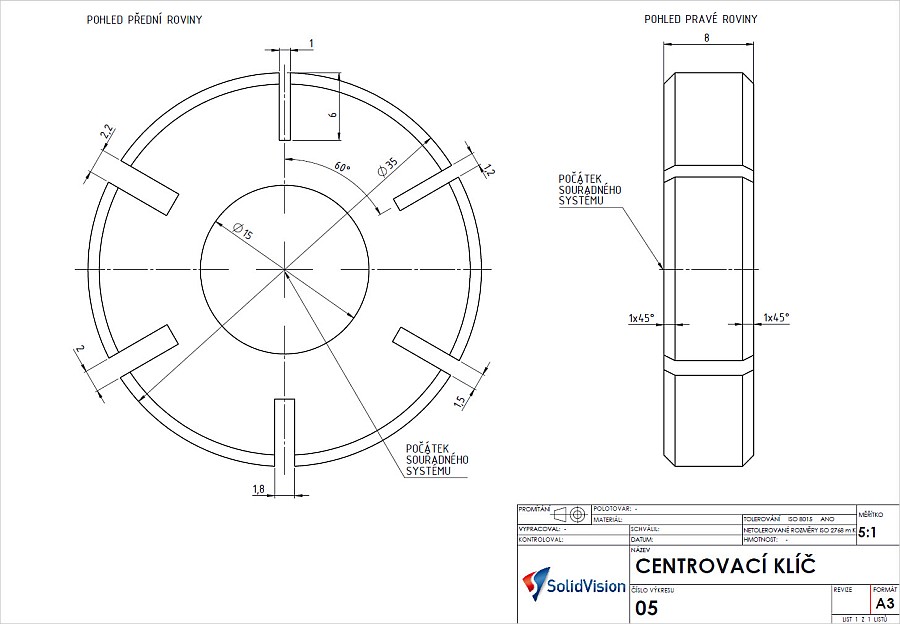

Model 5 – CENTROVACÍ KLÍČ:

5-SolidWorks-soutez-zadani-Hranice-2017-student-vysledky

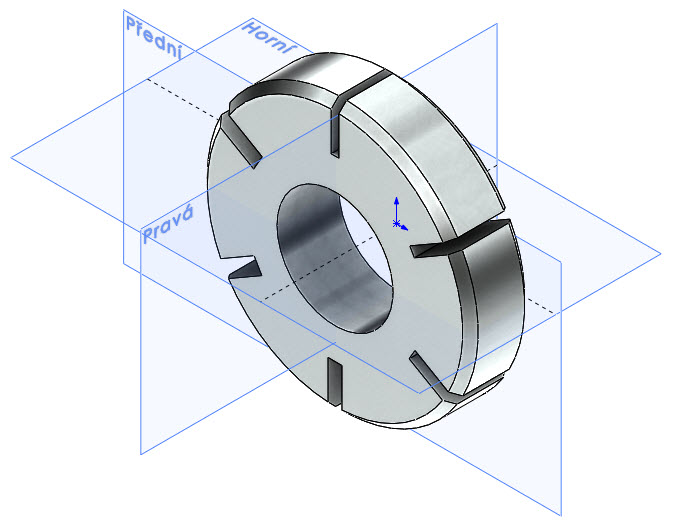

Volba počátku a orientace primárních rovin (izometrický pohled):

12-SolidWorks-soutez-zadani-Hranice-2017-student-vysledky

Postup modelování (připravujeme).

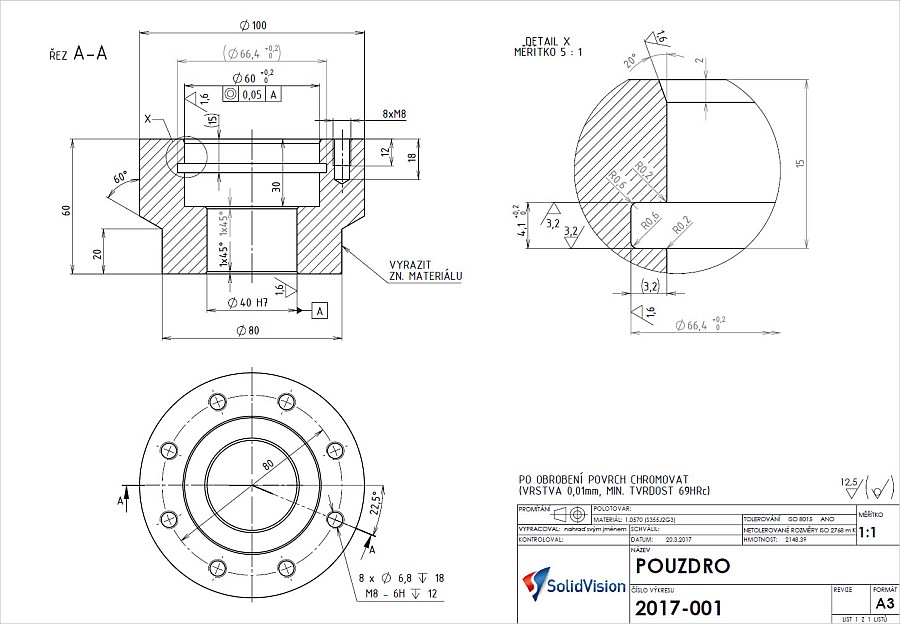

Výkres – POUZDRO:

6-SolidWorks-soutez-zadani-Hranice-2017-student-vysledky

Postup tvorby výkresu (připravujeme).
