Hranice 2018: Postup modelování patky #2

    / 30. 4. 2018

43-SolidWorks-patka-Hranice-2018-postup-tutorial-navod

Pátým soutěžním zadáním v Hranicích bylo podle výkresu vymodelovat kryt. Hodnotil se čas a postup zpracování. Podívejte se na návod s komentářem krok za krokem.

Postup modelování patky #2

Pro pokračování v modelování patky si otevřete ze složky C:\Mujsolidworks.cz\Hranice-2018 model 05.SLDPRT. Pokud model nemáte, přejděte k první části návodu.



Kruhové pole žeber

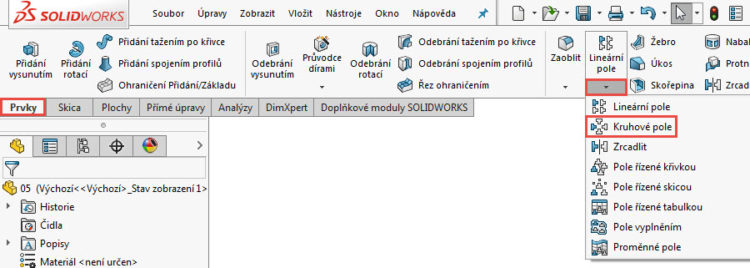

Ze záložky Prvky vyberte příkaz Kruhové pole.

27-SolidWorks-patka-Hranice-2018-postup-tutorial-navod

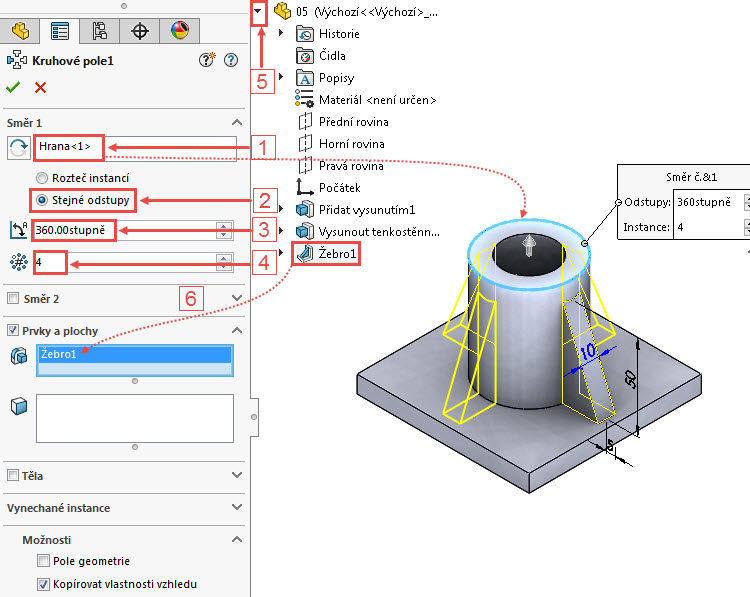

PropertyManageru Kruhové pole:

  • vyberte kruhovou hranu (1),
  • vyberte možnost Stejné odstupy (2),
  • úhel zadejte 360 stupňů (3),
  • počet instancí volte 4 (4),
  • stiskněte malou černou šipku v levém horní rohu grafické plochy (5),
  • z FeatureManageru vyberte prvek Žebro1 (6).

28-SolidWorks-patka-Hranice-2018-postup-tutorial-navod

Zkontrolujte náhled a dokončete kruhové pole potvrzovacím tlačítkem. Uložte dokument (Ctrl + S).



Zaoblení hran

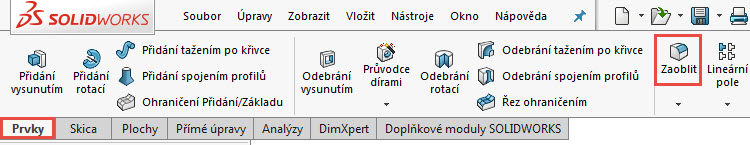

Ze záložky Prvky vyberte příkaz Zaoblit.

29-SolidWorks-patka-Hranice-2018-postup-tutorial-navod

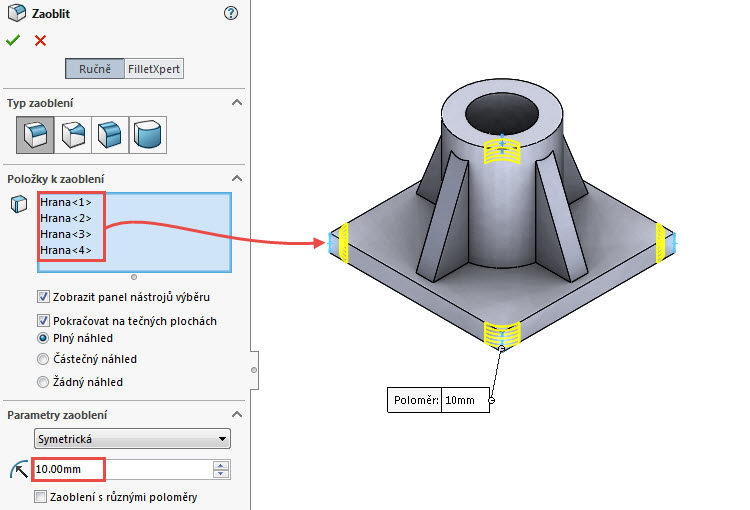

PropertyManageru Zaoblit:

  • zadejte poloměr zaoblení 10 mm (1),
  • vyberte hranu označenou šipkou a z plovoucího panelu vyberte tlačítko pro rychlý výběr zbývajících hran nebo vyberte hrany postupně levým tlačítkem.

30-SolidWorks-patka-Hranice-2018-postup-tutorial-navod

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem. Uložte dokument (Ctrl + S).



Průvodce dírami

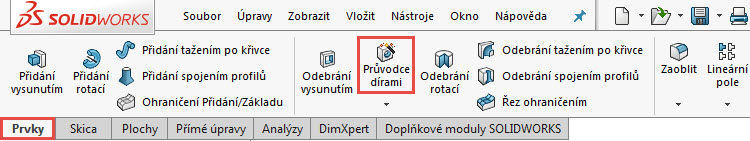

Ze záložky Prvky vyberte příkaz Průvodce dírami.

31-SolidWorks-patka-Hranice-2018-postup-tutorial-navod

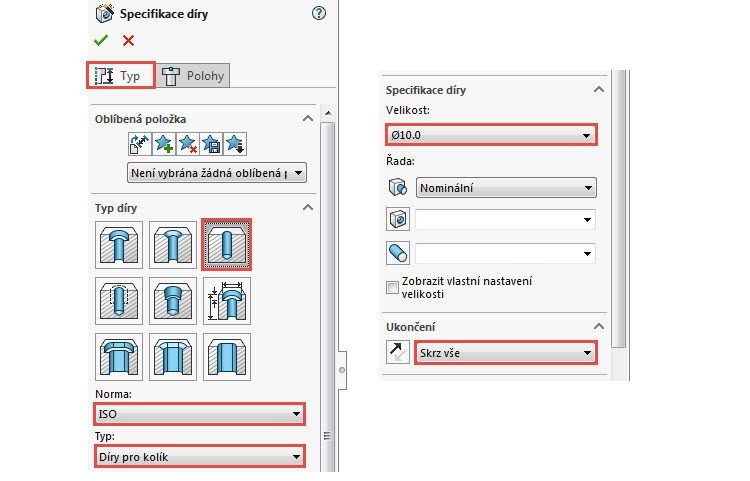

PropertyManageru Specifikace díry v záložce Typ:

  • vyberte typ díry → Díra,
  • NormaISO,
  • typ šroubu → díra pro kolíky,
  • velikost → průměr 10 mm,
  • typ ukončení → Skrz vše.

32-SolidWorks-patka-Hranice-2018-postup-tutorial-navod

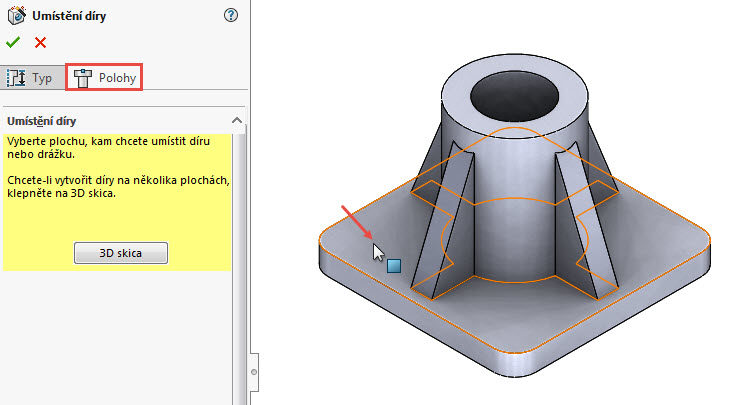

Přejděte do záložky Polohy a vyberte plochu označenou červenou šipkou. Je to plocha, odkud budou vycházet díry a…

33-SolidWorks-patka-Hranice-2018-postup-tutorial-navod

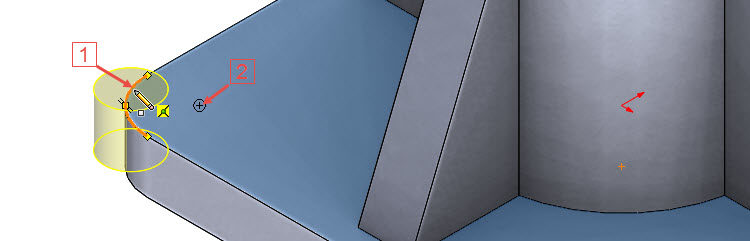

… pokračujte definováním středu díry. Kurzorem označte zaoblenou hranu na modelu (1), čímž zobrazíte úchopové body a střed zaoblení. Pro určení polohy díry bude důležitý středový bod (2). Výběr proveďte…

34-SolidWorks-patka-Hranice-2018-postup-tutorial-navod

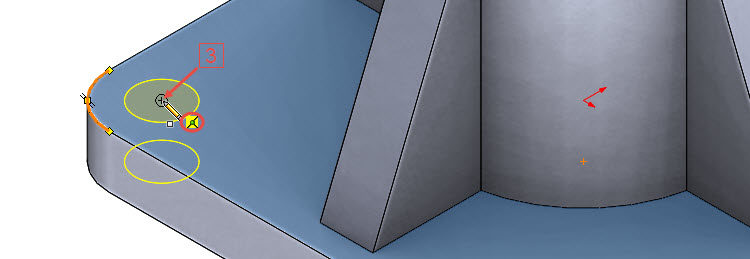

… levým tlačítkem (3).

35-SolidWorks-patka-Hranice-2018-postup-tutorial-navod

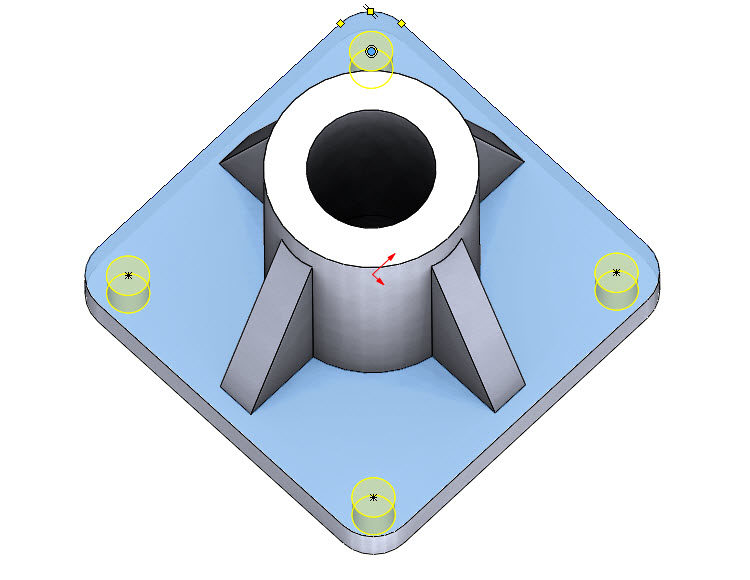

Postupně definujte polohy dalších tří děr.

36-SolidWorks-patka-Hranice-2018-postup-tutorial-navod

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.



Zaoblení hran

Ze záložky Prvky vyberte příkaz Zaoblit.

29-SolidWorks-patka-Hranice-2018-postup-tutorial-navod

PropertyManageru Zaoblit:

  • zadejte poloměr zaoblení 2 mm (1),
  • vyberte hranu označenou šipkou (2) a…

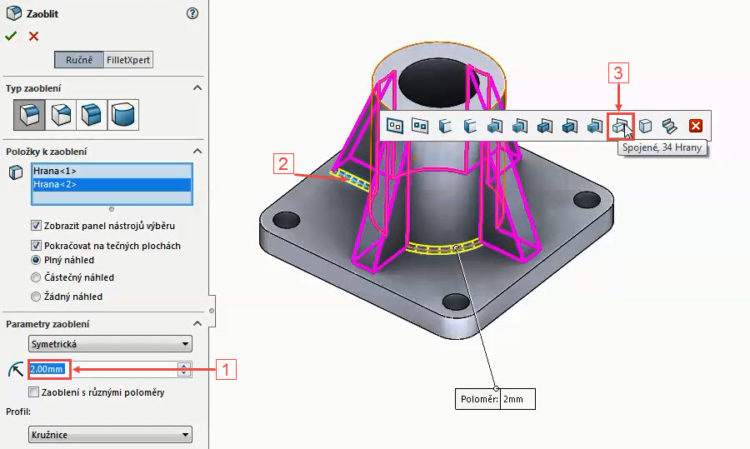

  • pokračujte výběrem ostatních hran prostřednictvím plovoucího okna a tlačítka Spojené, 34Hrany (3).

38-SolidWorks-patka-Hranice-2018-postup-tutorial-navod

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.



Zkosení hran

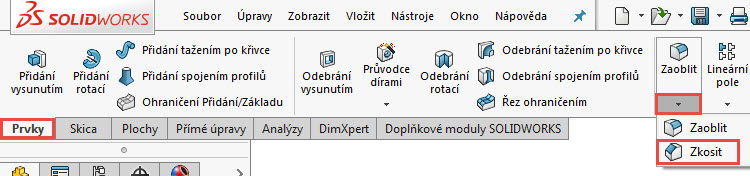

Ze záložky Prvky vyberte příkaz Zkosit.

40-SolidWorks-patka-Hranice-2018-postup-tutorial-navod

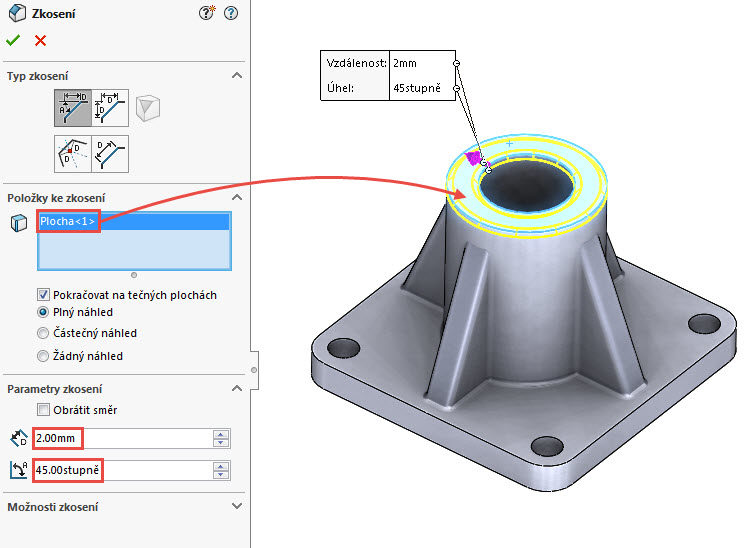

Zadejte velikost úkosu 2 × 45° a vyberte plochu (položku) ke zkosení.

41-SolidWorks-patka-Hranice-2018-postup-tutorial-navod

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem. Uložte dokument (Ctrl + S).



Přidání materiálu

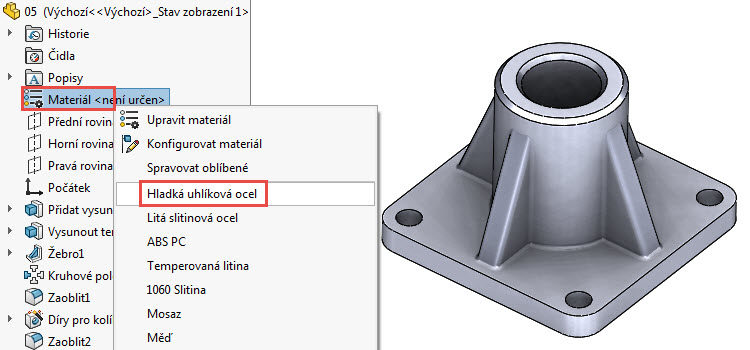

Přidejte modelu materiál obyčejné uhlíkové oceli. Ve FeatureManageru klikněte pravým tlačítkem na Materiál a vyberte materiál ze seznamu oblíbených nebo z tabulky materiálů. Přidání materiálu se projeví na fyzikálních vlastnostech a textuře modelu.

42-SolidWorks-patka-Hranice-2018-postup-tutorial-navod



Porovnání modelu se zadáním

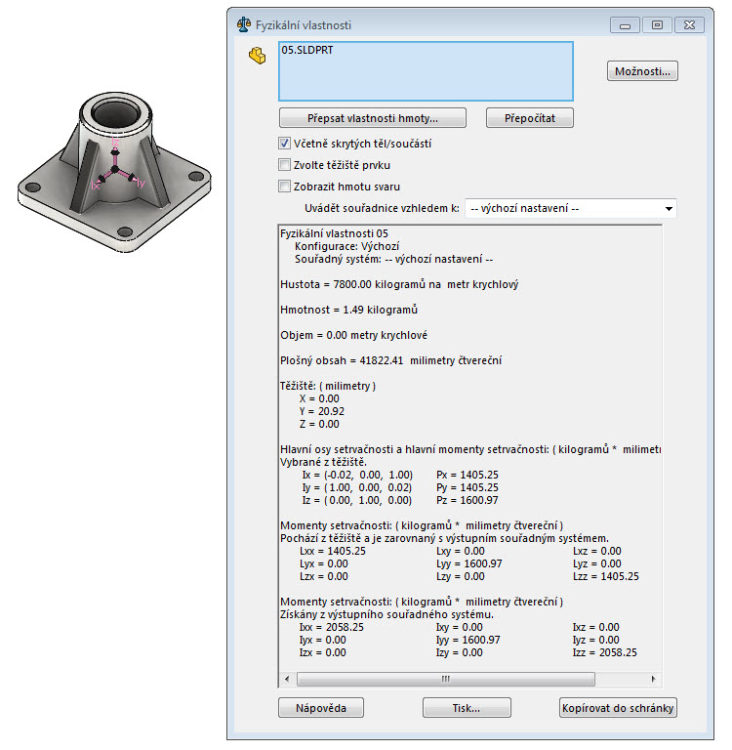

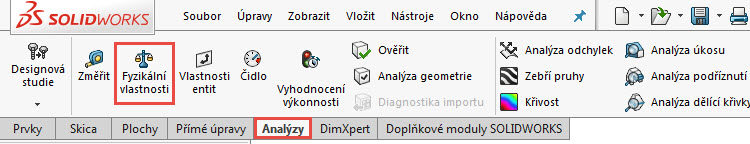

Ověřte si, zda jste postupovali správně, prostřednictvím tabulky fyzikálních vlastností. Ze záložky Analýzy vyberte příkaz Fyzikální vlastnosti.

44-SolidWorks-patka-Hranice-2018-postup-tutorial-navod

S ohledem na použitou šablonu můžete vidět váhu modelu v gramech nebo kilogramech. Pokud používáte šablony ke zpracování úloh z učebnice SOLIDWORKS, uvidíte váhu v kilogramech, která se takto uvádí i na výkresu. Váha modelu je pro kontrolu 1,49 kg.

45-SolidWorks-patka-Hranice-2018-postup-tutorial-navod

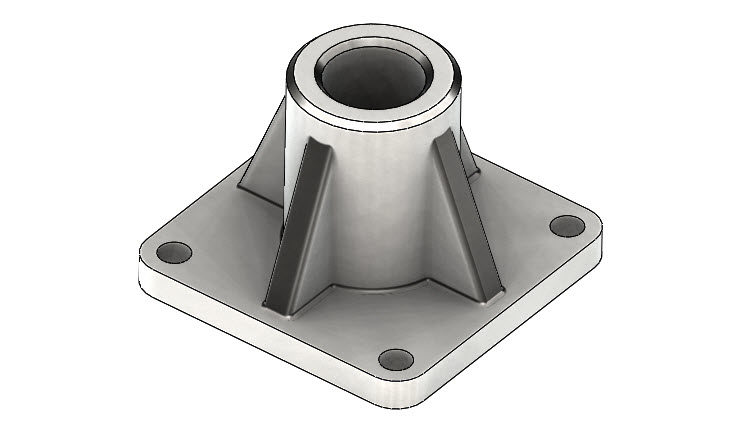

Hotový model patky.

43-SolidWorks-patka-Hranice-2018-postup-tutorial-navod
