Hranice 2018: Postup modelování ramena #2

    / 6. 4. 2018

32-SolidWorks-vahadlo-Hranice-2018-postup-tutorial-navod

Prvním soutěžním zadáním v Hranicích bylo podle výkresu vymodelovat rameno. Hodnotil se čas a postup zpracování. Podívejte se na návod s komentářem krok za krokem.

Postup modelování ramena #2

Pro pokračování v modelování ramena si otevřete ze složky C:\Mujsolidworks.cz\Hranice-2018 model 01.SLDPRT. Pokud model nemáte, přejděte k první části návodu.

Ze záložky Prvky vyberte příkaz Skořepina.

15-SolidWorks-vahadlo-Hranice-2018-postup-tutorial-navod

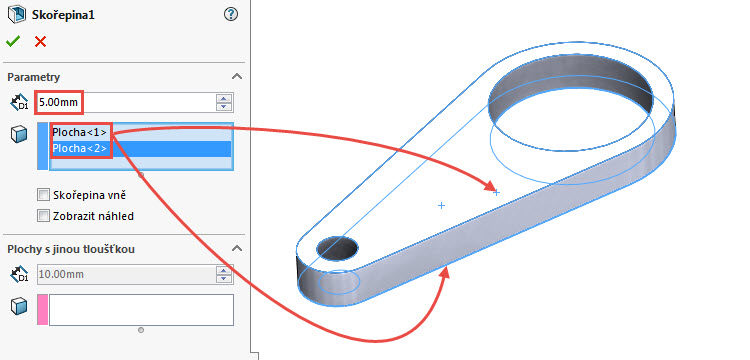

Do PropertyManageru Skořepina zadejte tloušťku stěny 5 mm a vyberte horní a spodní plochu modelu podle šipek na obrázku.

16-SolidWorks-vahadlo-Hranice-2018-postup-tutorial-navod

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

Model vahadla vypadá po vytvoření skořepiny takto.

17-SolidWorks-vahadlo-Hranice-2018-postup-tutorial-navod

Nyní upravíme oko vahadla a využijeme k tomu skicu z prvního prvku. Ve FeatureManageru rozbalte složku Přidat vysunutím1, vyberte skicu Skica1 a v panelu Prvky vyberte příkaz Přidání vysunutím.

18-SolidWorks-vahadlo-Hranice-2018-postup-tutorial-navod

PropertyManageru Přidat vysunutím:

  • vyberte možnost Symetricky,
  • zadejte vzdálenost vysunutí 16 mm,
  • vyberte oblast pro vysunutí podle šipky na obrázku.

19-SolidWorks-vahadlo-Hranice-2018-postup-tutorial-navod

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem. Uložte dokument (Ctrl + S).

Dále budeme postupovat zaoblením ostrých hran, které vznikly po skořepině.



Zaoblení hran

Ze záložky Prvky vyberte příkaz Zaoblit.

20-SolidWorks-vahadlo-Hranice-2018-postup-tutorial-navod

Zadejte poloměr zaobleni 2 mm a vyberte hrany podle šipek na obrázku. Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

21-SolidWorks-vahadlo-Hranice-2018-postup-tutorial-navod

Ze záložky Prvky vyberte příkaz Zaoblit. Zadejte poloměr zaobleni 5 mm a vyberte hrany podle šipek na obrázku. Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

22-SolidWorks-vahadlo-Hranice-2018-postup-tutorial-navod



Kruhové pole

Ze záložky Prvky vyberte příkaz Kruhové pole.

23-SolidWorks-vahadlo-Hranice-2018-postup-tutorial-navod

PropertyManageru Kruhové pole:

  • vyberte válcovou plochu většího oka,
  • zadejte úhel 360 stupňů a počet instancí 3,
  • vyberte volbu Těla a označte tělo (díl vahadla).

24-SolidWorks-vahadlo-Hranice-2018-postup-tutorial-navod

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem. Uložte dokument (Ctrl + S).

Podívejte se od FeatureManageru, že po vytvoření kruhové pole vznikly v modelu tři těla. Tato těla nyní sloučíme v jedno a použijeme k tomu nástroj ze záložky Přímé úpravy.

25-SolidWorks-vahadlo-Hranice-2018-postup-tutorial-navod



Sloučení těl

Ze záložky Přímé úpravy vyberte příkaz Kombinovat.

26-SolidWorks-vahadlo-Hranice-2018-postup-tutorial-navod

Vyberte volbu Sečíst, označte všechna těla (Ctrl + A) a dokončete sloučení potvrzovacím tlačítkem.

27-SolidWorks-vahadlo-Hranice-2018-postup-tutorial-navod

Ze záložky Prvky vyberte příkaz Zaoblit. Zadejte poloměr zaobleni 6 mm a vyberte hrany podle šipek na obrázku. Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

28-SolidWorks-vahadlo-Hranice-2018-postup-tutorial-navod



Přidání materiálu

Přidejte modelu materiál obyčejné uhlíkové oceli. Ve FeatureManageru klikněte pravým tlačítkem na Materiál a vyberte materiál ze seznamu oblíbených nebo z tabulky materiálů. Přidání materiálu se projeví na fyzikálních vlastnostech a textuře modelu.

29-SolidWorks-vahadlo-Hranice-2018-postup-tutorial-navod



Porovnání modelu se zadáním

Ověřte si, zda jste postupovali správně, prostřednictvím tabulky fyzikálních vlastností. Ze záložky Analýzy vyberte příkaz Fyzikální vlastnosti.

30-SolidWorks-vahadlo-Hranice-2018-postup-tutorial-navod

S ohledem na použitou šablonu můžete vidět váhu modelu v gramech nebo kilogramech. Pokud používáte šablony ke zpracování úloh z učebnice SOLIDWORKS, uvidíte váhu v kilogramech, která se takto uvádí i na výkresu. Váha modelu je pro kontrolu 0,31 kg.

31-SolidWorks-vahadlo-Hranice-2018-postup-tutorial-navod

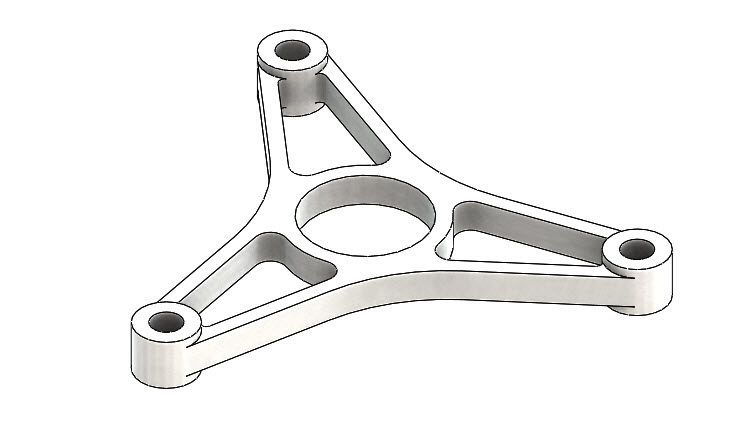

Hotový model ramena.

32-SolidWorks-vahadlo-Hranice-2018-postup-tutorial-navod
