Hranice 2018: Postup modelování segmentu #2

    / 13. 4. 2018

53-SolidWorks-segment-Hranice-2018-postup-tutorial-navod

Druhým soutěžním zadáním v Hranicích bylo podle výkresu vymodelovat segment. Hodnotil se čas a postup zpracování. Podívejte se na návod s komentářem krok za krokem.

Postup modelování segmentu #2

Pro pokračování v modelování segmentu si otevřete ze složky C:\Mujsolidworks.cz\Hranice-2018 model 02.SLDPRT. Pokud model nemáte, přejděte k první části návodu.

Průvodce dírami

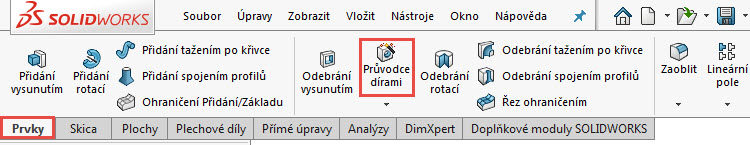

Ze záložky Prvky vyberte příkaz Průvodce dírami.

27-SolidWorks-segment-Hranice-2018-postup-tutorial-navod

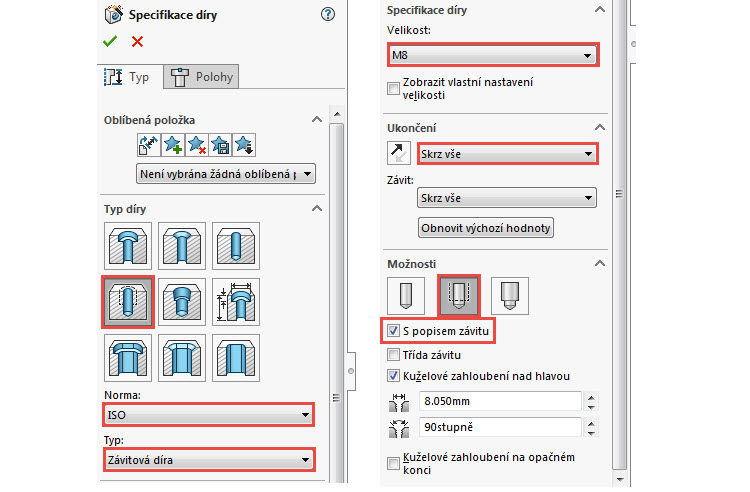

PropertyManageru Specifikace Díry v záložce Typ:

  • vyberte typ díry Rovný závit,
  • NormaISO,
  • TypZávitová díra,
  • Specifikace díry → velikost M8,
  • Ukončení Skrz vše,
  • Možnosti Kosmetický závit,
  • vyberte možnost s Popisem závitu.

28-SolidWorks-segment-Hranice-2018-postup-tutorial-navod

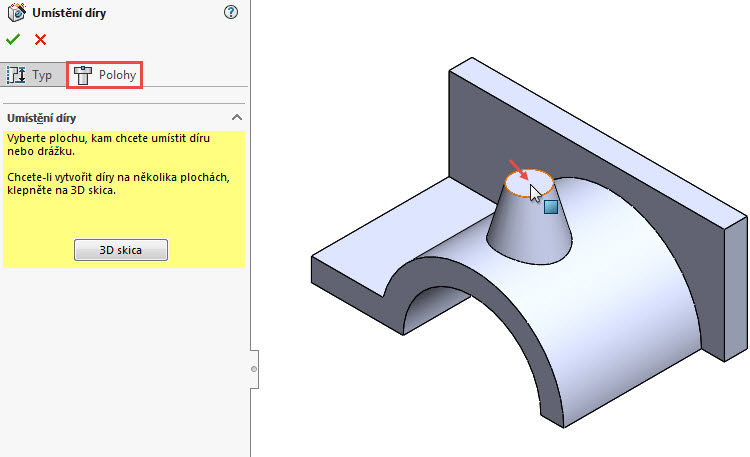

Přejděte do záložky Polohy a vyberte plochu označenou červenou šipkou. Tímto se aktivuje režim umístění polohy díry, kterou definujete bodem.

29-SolidWorks-segment-Hranice-2018-postup-tutorial-navod

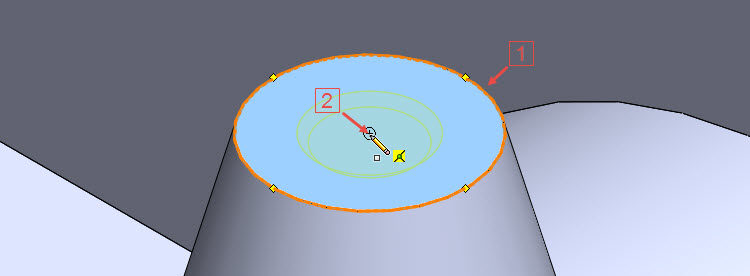

Umístěte kurzor na kruhovou hranu kuželu a chvíli vyčkejte, než se zobrazí úchopové body a středový bod plochy (1). Umístěte střed díry do středu plochy (2).

30-SolidWorks-segment-Hranice-2018-postup-tutorial-navod

Zkontrolujte náhled díry a dokončete průvodce potvrzovacím tlačítkem. Uložte dokument (Ctrl + S).

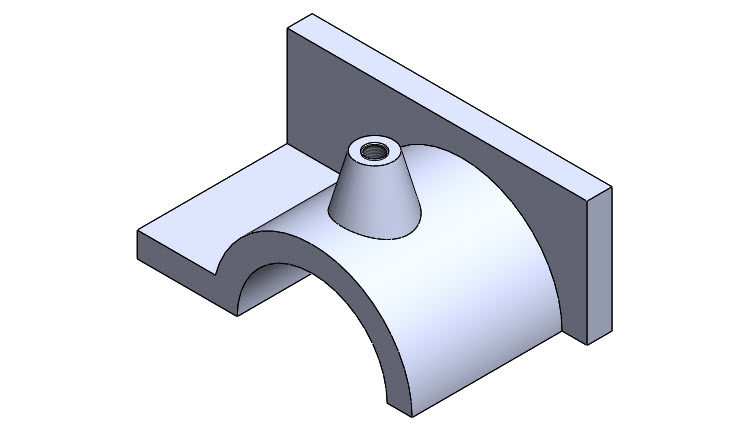

Zkontrolujte vizuálně postup modelováním s obrázkem níže.

32-SolidWorks-segment-Hranice-2018-postup-tutorial-navod



Skicování drážky

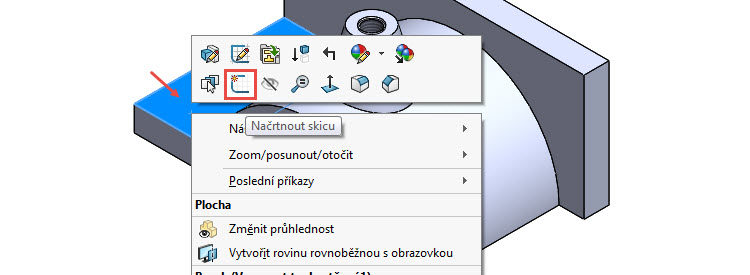

Klikněte na plochu označenou červenou šipkou pravým tlačítkem a vyberte příkaz Načrtnout skicu. Změňte orientace pohledu skici do pohledu kolmého na rovinu skici (tlačítko Kolmý k).

33-SolidWorks-segment-Hranice-2018-postup-tutorial-navod

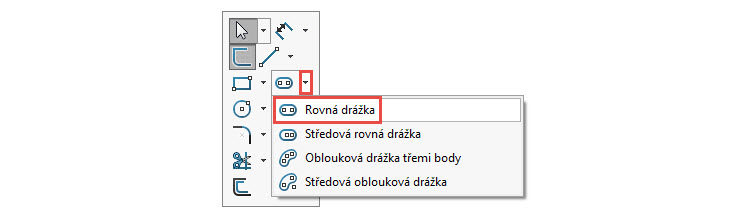

Panelu zkratek (klávesa S) vyberte příkaz Rovná drážka.

34-SolidWorks-segment-Hranice-2018-postup-tutorial-navod

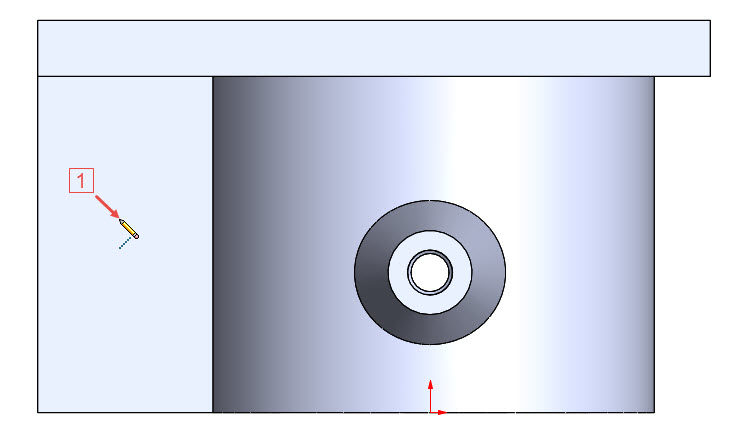

Umístěte první středový bod oblouku drážky (1)…

35-SolidWorks-segment-Hranice-2018-postup-tutorial-navod

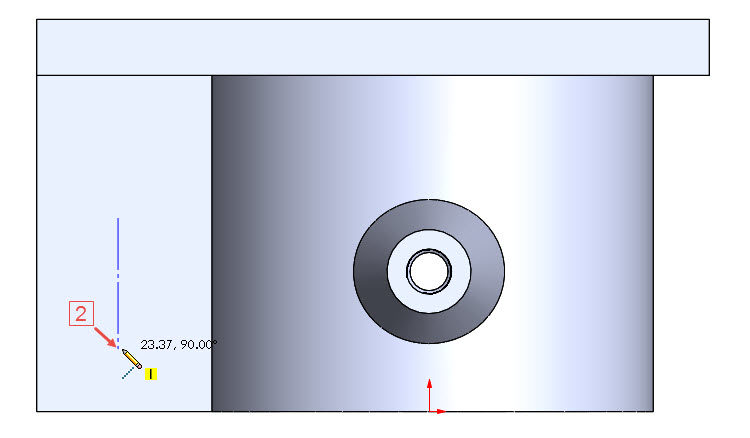

… svisle dolů druhý středový bod oblouku drážky (2)…

36-SolidWorks-segment-Hranice-2018-postup-tutorial-navod

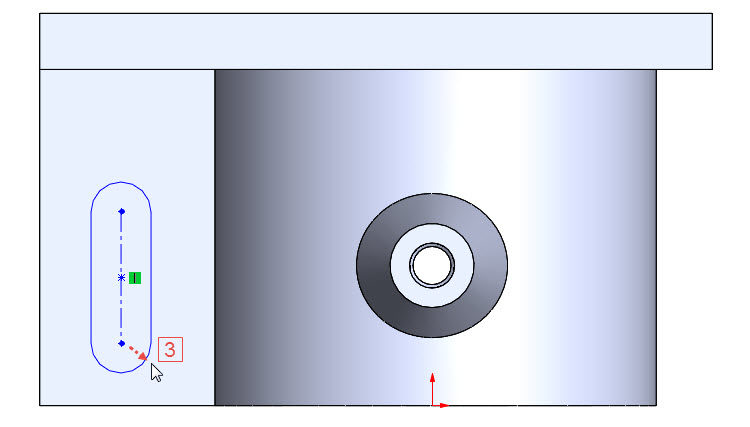

… a tažením určete šířku drážky (3). Šířku drážky potvrďte levým tlačítkem.

37-SolidWorks-segment-Hranice-2018-postup-tutorial-navod

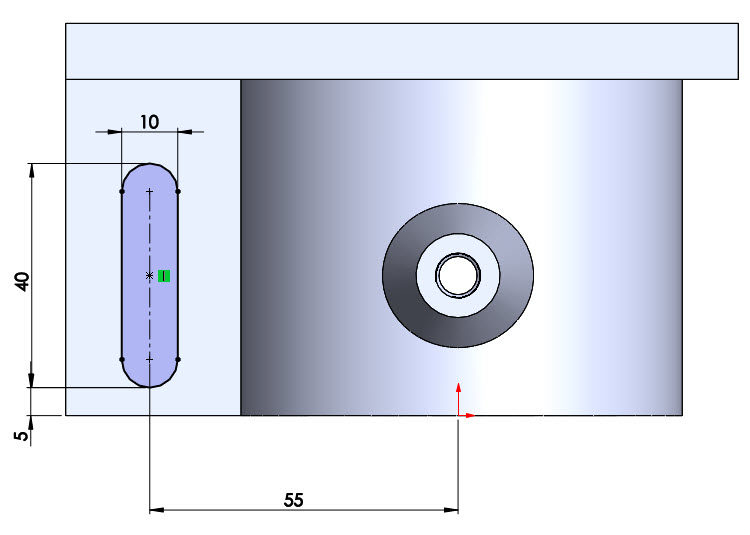

Zakótujte drážku o šířce 10 mm a délce 40 mm. Postupujte kótováním polohy drážky 5 mm od spodní hrany a 55 mm od počátku souřadného systému.

Tip: Abyste mohli kótovat maximální vzdálenost dvou oblouků nebo vzdálenost oblouku od spodní hrany, musíte během kótování držet klávesu Shift. V opačném případě se po výběr entit budou kóty vztahovat ke středům oblouků.

38-SolidWorks-segment-Hranice-2018-postup-tutorial-navod



Odebrání drážky

Ze záložky Prvky vyberte příkaz Odebrání vysunutím.

39-SolidWorks-segment-Hranice-2018-postup-tutorial-navod

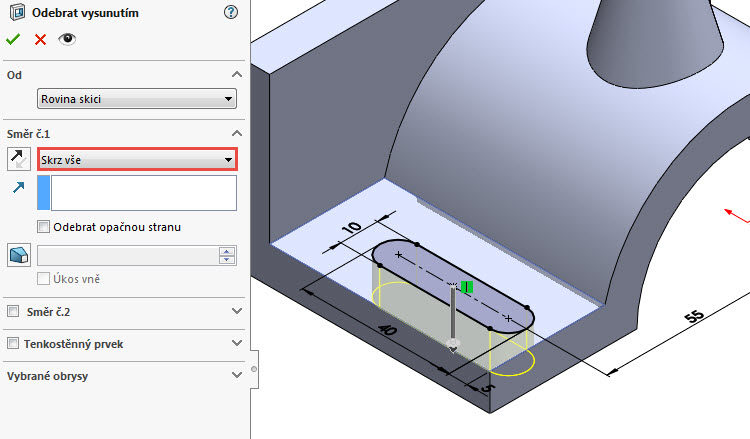

PropertyManageru Odebrat vysunutím vyberte možnost odebrání Skrz vše.

40-SolidWorks-segment-Hranice-2018-postup-tutorial-navod

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem. Uložte dokument (Ctrl + S).



Zaoblení a zkosení hran

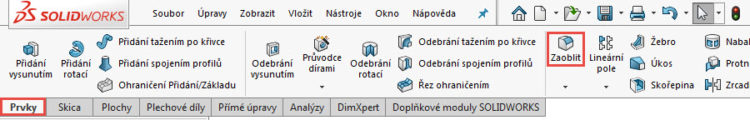

Ze záložky Prvky vyberte příkaz Zaoblit.

41-SolidWorks-segment-Hranice-2018-postup-tutorial-navod

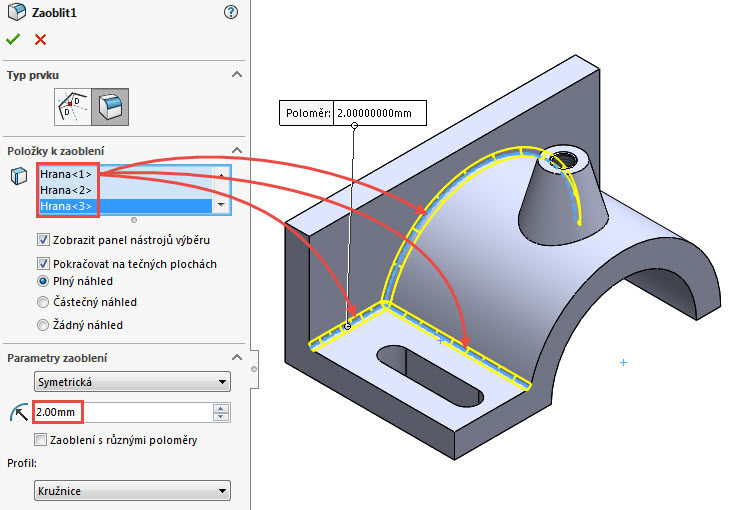

Zadejte poloměr zaoblení 2 mm a vyberte hrany označené červenými šipkami.

43-SolidWorks-segment-Hranice-2018-postup-tutorial-navod

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

Ze záložky Prvky vyberte příkaz Zaoblit.

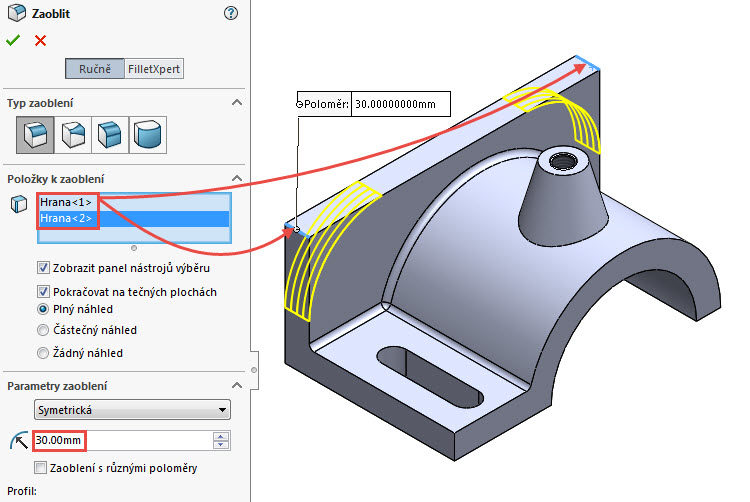

Zadejte poloměr zaoblení 30 mm a vyberte hrany označené červenými šipkami.

44-SolidWorks-segment-Hranice-2018-postup-tutorial-navod

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

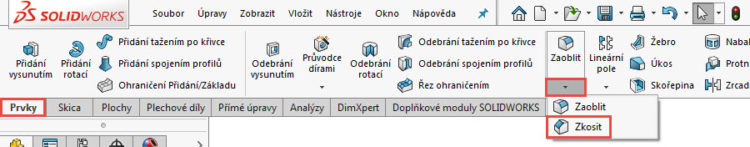

Ze záložky Prvky vyberte příkaz Zkosit.

45-SolidWorks-segment-Hranice-2018-postup-tutorial-navod

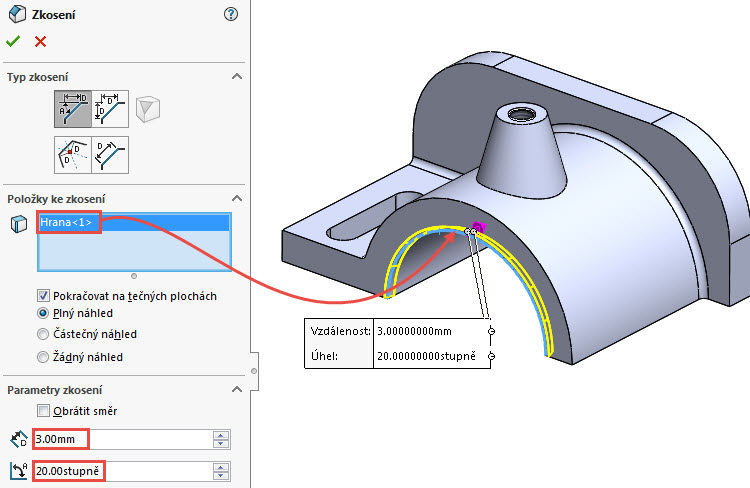

Zadejte velikost zkosení hran 3 mm × 20 stupňů a vyberte hranu označenou červenou šipkou.

46-SolidWorks-segment-Hranice-2018-postup-tutorial-navod

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

Ze záložky Prvky vyberte příkaz Zaoblit.

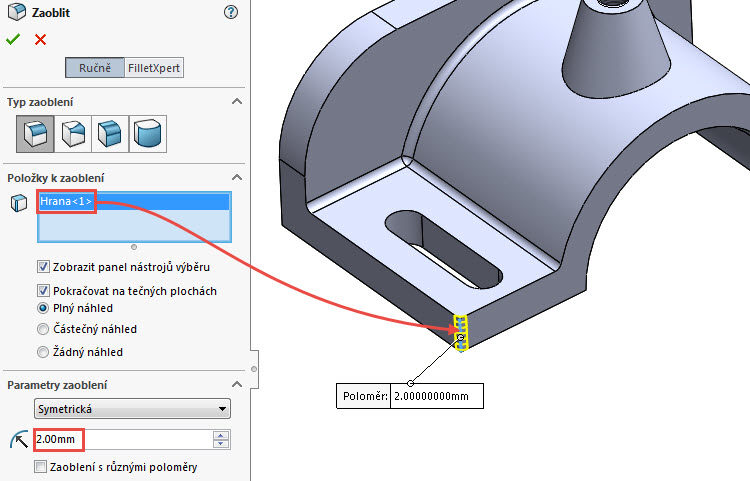

Zadejte poloměr zaoblení 2 mm a vyberte hranu označenou červenou šipkou.

47-SolidWorks-segment-Hranice-2018-postup-tutorial-navod

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

Ze záložky Prvky vyberte příkaz Zaoblit.

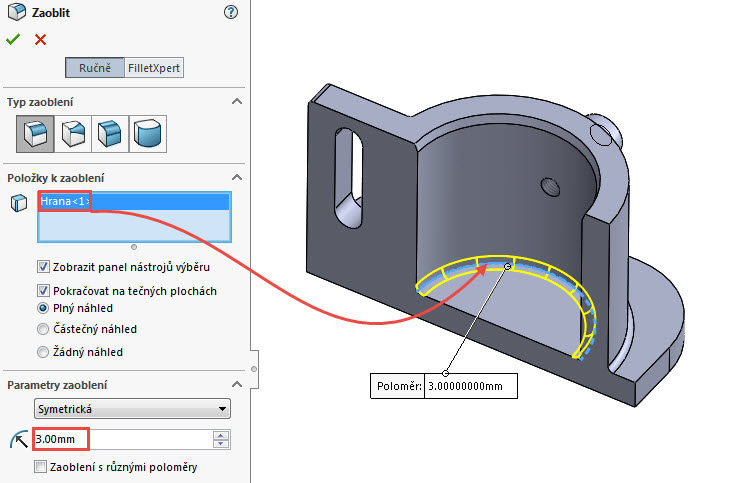

Zadejte poloměr zaoblení 3 mm a vyberte hranu označenou červenou šipkou.

48-SolidWorks-segment-Hranice-2018-postup-tutorial-navod

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

Ze záložky Prvky vyberte příkaz Zaoblit.

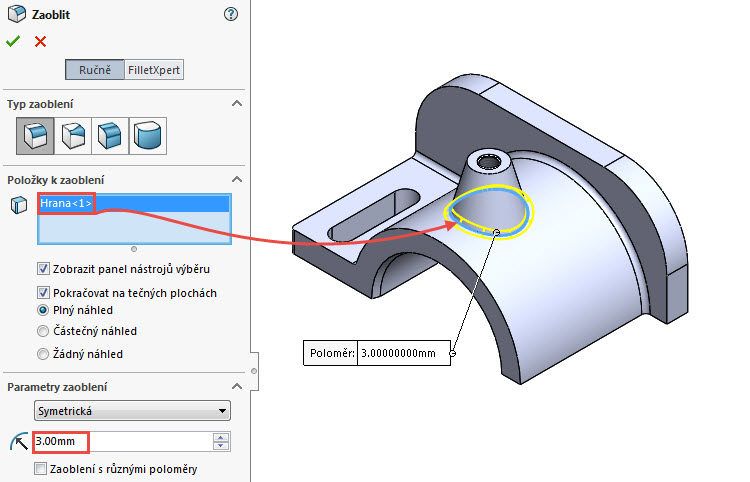

Zadejte poloměr zaoblení 3 mm a vyberte hranu označenou červenou šipkou.

49-SolidWorks-segment-Hranice-2018-postup-tutorial-navod

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.



Přidání materiálu

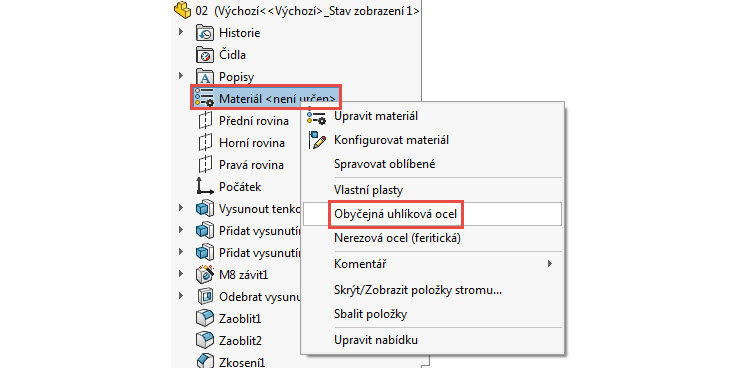

Přidejte modelu materiál obyčejné uhlíkové oceli. Ve FeatureManageru klikněte pravým tlačítkem na Materiál a vyberte materiál ze seznamu oblíbených nebo z tabulky materiálů. Přidání materiálu se projeví na fyzikálních vlastnostech a textuře modelu.

50-SolidWorks-segment-Hranice-2018-postup-tutorial-navod



Porovnání modelu se zadáním

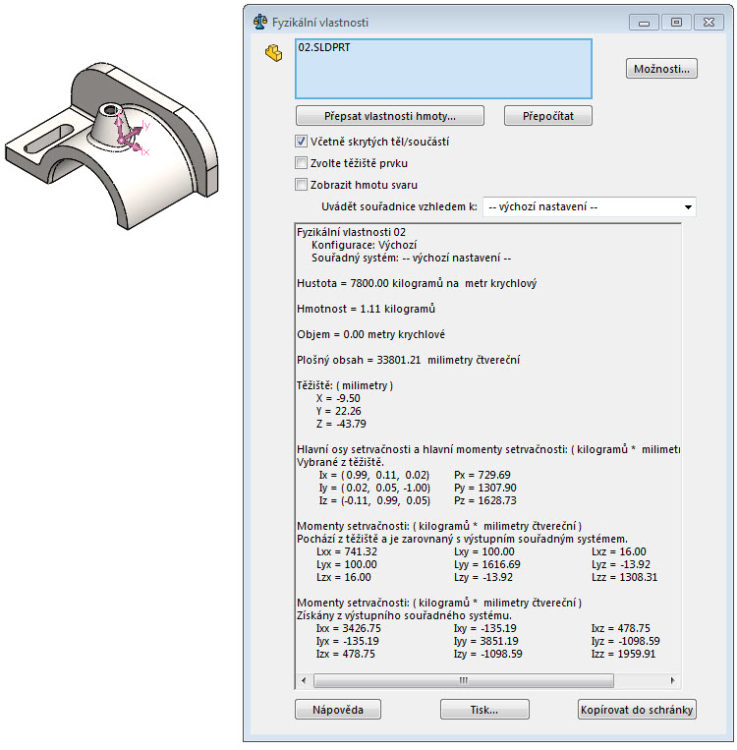

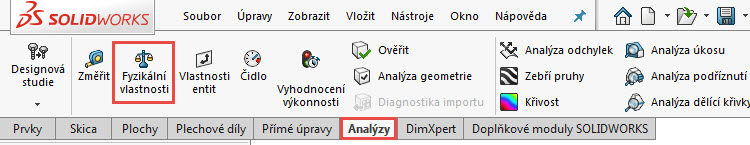

Ověřte si, zda jste postupovali správně, prostřednictvím tabulky fyzikálních vlastností. Ze záložky Analýzy vyberte příkaz Fyzikální vlastnosti.

51-SolidWorks-segment-Hranice-2018-postup-tutorial-navod

S ohledem na použitou šablonu můžete vidět váhu modelu v gramech nebo kilogramech. Pokud používáte šablony ke zpracování úloh z učebnice SOLIDWORKS, uvidíte váhu v kilogramech, která se takto uvádí i na výkresu. Váha modelu je pro kontrolu 1,11 kg.

52-SolidWorks-segment-Hranice-2018-postup-tutorial-navod

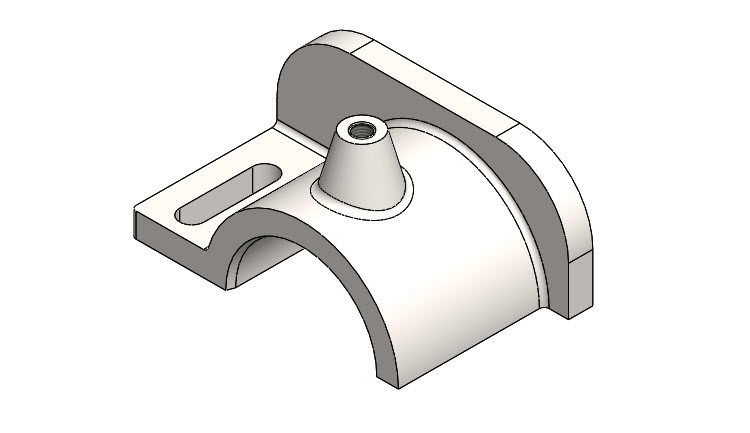

Hotový model segmentu.

53-SolidWorks-segment-Hranice-2018-postup-tutorial-navod
