Jak importovat do SOLIDWORKSu data ve formátu DXF

    / 3. 7. 2018

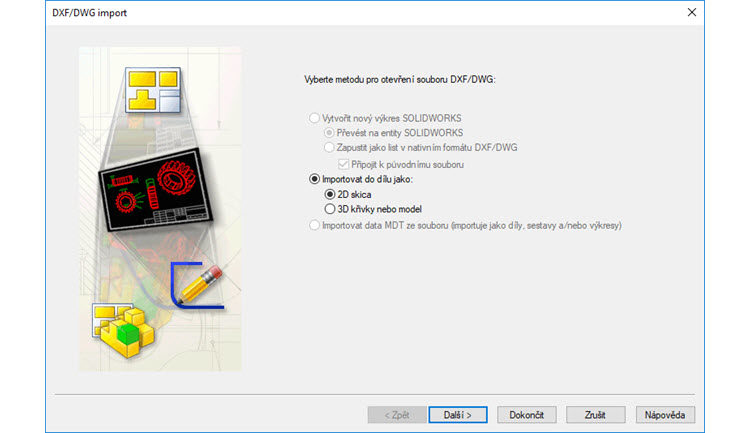

50-SolidWorks-import-DXF-AutoCAD-postup-navod

Soubory DXF nebo DWG můžete importovat do nového nebo aktuálního dokumentu dílu nebo výkresu prostřednictvím průvodce s odpovídajícími dialogovými okny. V tomto návodu vám poradíme, jak na to.

AutoCAD DXF (Drawing Exchange Format) je CAD formát vyvinutý firmou Autodesk pro výměnu dat mezi AutoCADem a dalšími programy. Původně byl tento formát, uvedený v roce 1992 jako součást AutoCAD 1.0, zamýšlen jako komunikační formát k DWG, který přesně reprezentuje nativní data AutoCADu a jehož specifikace není Autodeskem publikována.

Soubor ve formátu lze importovat jako nový dokument dílu nebo výkresu prostřednictvím okna Otevřít…

1-SolidWorks-import-DXF-AutoCAD-postup-navod

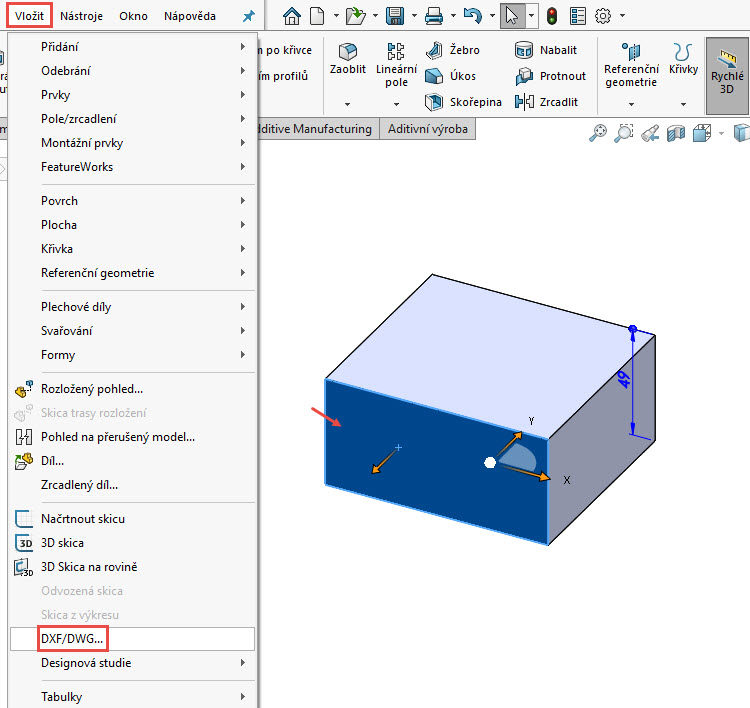

… nebo jej lze importovat do existujícího dokumentu SOLIDWORKSu prostřednictvím nabídky VložitDXF/DWG.

40-SolidWorks-import-DXF-AutoCAD-postup-navod

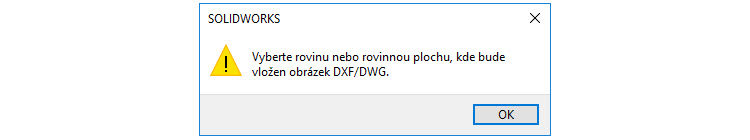

Pokud importujete soubor do existujícího souboru SOLIDWORKS, musíte vybrat rovinu nebo rovinnou plochu, kde bude import vložen.

41-SolidWorks-import-DXF-AutoCAD-postup-navod

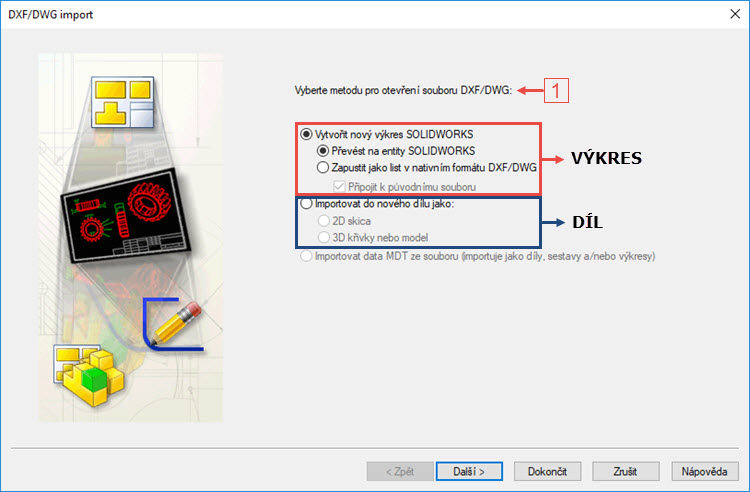

V obou případech pro import souboru DXF/DWG slouží průvodce a odpovídají dialogová okna.

2-SolidWorks-import-DXF-AutoCAD-postup-navod



Postupy pro různé importy souboru DXF/DWG do SOLIDWORKSu jsme rozdělili do následujících dílů:
