Jak odsadit skicu na površích 3D geometrie

    / 11. 5. 2017

8-odsazeni-curved-surface-na-3D-povrchu-SolidWorks-2017-novinky

Prvek Odsadit na povrchu můžete v SOLIDWORKSu 2017 použít k odsazení hran 3D modelu a ploch modelu ve 3D skice. V předešlých verzích bylo potřeba vytvořit doplňkové prvky pro odsazení hrany.

Nový prvek si můžete vyzkoušet názorně na cvičném modelu. Otevřete si v SOLIDWORKSu 2017 díl curvedsurface.SLDPRT ze složky C:\Users\Public\Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\sketching (pozn.: písmeno jednotky se může lišit podle toho, na kterém z disků máte nainstalovaný SOLIDWORKS).

Tip: Zkopírujte si výše uvedenou adresu a vložte ji do příkazového řádku průzkumníku Windows v okně Otevřít. Snadno tak dohledáte soubor k procvičení.

1-odsazeni-curved-surface-na-3D-povrchu-SolidWorks-2017-novinky

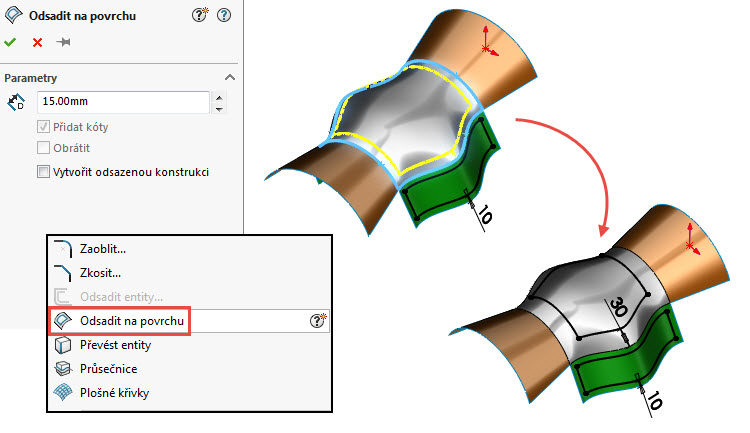

Prvek Odsadit na povrchu

Odsadit skicu na 3D površích lze výběrem:

  • hran,
  • plochy.

Příkaz pro odsazení 3D skici na povrchu najdete v menu NástrojeNástroje pro skici. Vyberte příkaz Odsadit na povrchu, názorně si ukážeme obě možnosti výběru entit.

2-odsazeni-curved-surface-na-3D-povrchu-SolidWorks-2017-novinky

A. Postup odsazení 3D skici výběrem hran

Z menu NástrojeNástroje pro skici vyberte příkaz Odsadit na povrchu a vyberte hranu (1).

PropertyManageru Odsadit na povrchu:

  • zadejte vzdálenost odsazení 10 mm (2),
  • zatrhněte volbu Obrátit (3).

3-odsazeni-curved-surface-na-3D-povrchu-SolidWorks-2017-novinky

Tip: Volbu Obrátit můžete použít, jen když je vybraná hrana spojena s plochami, které patří ke stejnému tělu.

Vyberte zbývající tři hrany (označené červenými šipkami), které ohraničují šedou plochu a dokončete příkaz Odsadit na povrchu potvrzovacím tlačítkem.

4-odsazeni-curved-surface-na-3D-povrchu-SolidWorks-2017-novinky

Poklepejte na kótu 10 mm a změňte její hodnotu na 30 mm. Vzdálenost odsazení 3D skici se změní.

5-odsazeni-curved-surface-na-3D-povrchu-SolidWorks-2017-novinky

Tento postup je vhodný, chcete-li odsadit pouze některé hrany plochy.



B. Postup odsazení 3D skici výběrem plochy

Z menu NástrojeNástroje pro skici vyberte příkaz Odsadit na povrchu a vyberte plochu označenou červenou šipkou. V PropertyManageru Odsadit na povrchu zadejte vzdálenost odsazení 10 mm.

Tip: Všimněte si, že nelze použít volbu Obrátit.

6-odsazeni-curved-surface-na-3D-povrchu-SolidWorks-2017-novinky

Všechny vybrané hrany jsou odsazené. Ukončete příkaz potvrzovacím tlačítkem.

7-odsazeni-curved-surface-na-3D-povrchu-SolidWorks-2017-novinky

Druhý postup výběru ploch je vhodný, chcete-li rychle odsadit všechny hrany plochy.
