Skicování: Jak ovládat směr tečnosti ve skice

    / 7. 12. 2017

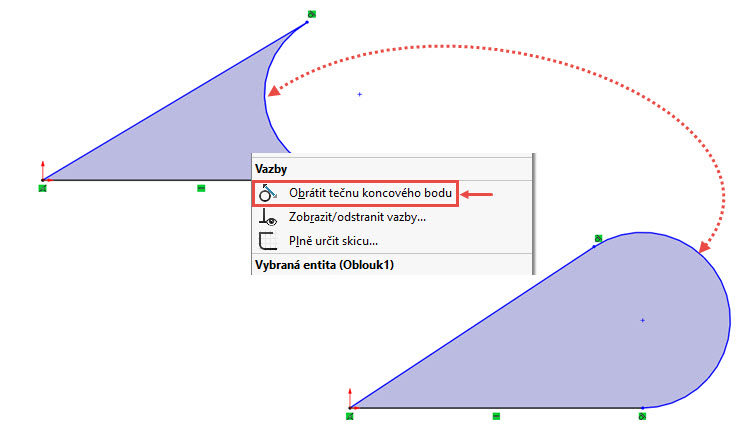

7-SolidWorks-sketching-novinky-SOLIDWORKS-2018-tecna-obratit

U entit s tečnými vazbami můžete obrátit jejich směr tečnosti. Tato nová funkce v SOLIDWORKSu 2018 platí pro oblouky a splajny. V tomto tipu si ukážeme, jak na to.

Postup ovládání směru tečnosti entit ve skice

Zkontrolujte, zda je u oblouku vytvořena alespoň jedná tečná vazba.

1-SolidWorks-sketching-novinky-SOLIDWORKS-2018-tecna-obratit

Klikněte na oblouk pravým tlačítkem a z místní nabídky vyberte příkaz Obrátit tečnu koncového bodu.

3-SolidWorks-sketching-novinky-SOLIDWORKS-2018-tecna-obratit

Tip: Abyste mohli obrátit, musí být u entity vytvořena alespoň jedna tečná vazba. Pokud u oblouku není tečná vazba, tak funkci Obrátit tečnu koncového bodu v místní nabídce nenajdete.

2-SolidWorks-sketching-novinky-SOLIDWORKS-2018-tecna-obratit

SOLIDWORKS převrátí tečnost a tím i provedení oblouku.

4-SolidWorks-sketching-novinky-SOLIDWORKS-2018-tecna-obratit
