Jak přesunout a otočit skicu, změnit její měřítko

    / 7. 7. 2015

15-SolidWorks-nacrt-prace-posunout-otocit-měritko

Nástroj Změnit skicu je často opomíjený, ačkoli velmi usnadňuje práci při změně náčrtu. Tímto nástrojem můžete celou skicu přesunout a otočit – nebo také změnit její měřítko.

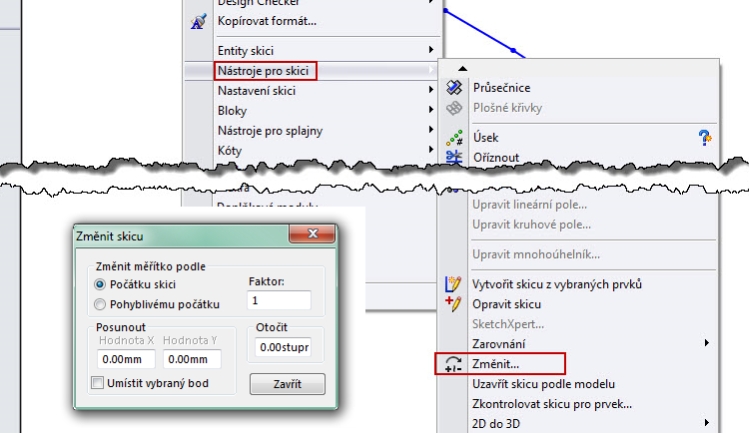

Výhodou funkce Změnit skicu je, že změníte vlastnosti v rámci jediného příkazu, který spustíte v aktivní skice. Naleznete jej v záložce Nástroje > Nástroje pro skici.

1-SolidWorks-nacrt-prace-posunout-otocit-měritko

Další postup pro jednotlivé úpravy skici rozdělíme na tři části: přesunout skicu, otočit skicu a změnit měřítko skici.

1. Přesunout skicu

Chcete-li přesunout skicu geometricky a inkrementálně, zadejte pod možností Posunout hodnotu parametry Hodnota X a Hodnota Y, po dosazení stiskněte Enter.

2-SolidWorks-nacrt-prace-posunout-otocit-měritko

Chcete-li zadaný bod skici přesunout do konkrétního umístění, pod možností Posunout vyberte Umístit vybraný bod a klepněte na bod ve skice. Zadejte hodnotu pro Hodnotu X a Hodnotu Y a stiskněte Enter.

3-SolidWorks-nacrt-prace-posunout-otocit-měritko

Pozn.: Nástroj Změnit skicu převede celou geometrii skici ve vztahu k modelu (včetně počátku skici). Geometrie skici se vzhledem k počátku skici neposouvá.

Pro přesunutí skici můžete použít ukazatel myši:

  • Stiskněte levé tlačítko myši a skicu přesuňte.

4-SolidWorks-nacrt-prace-posunout-otocit-měritko

  • Ukažte na koncové body nebo střed černého počátku. Po zobrazení jednoho ze tří symbolů obrácení klikněte pravým tlačítkem myši.

Skicu můžete obrátit podle osy X.

5-SolidWorks-nacrt-prace-posunout-otocit-měritko-1

6-SolidWorks-nacrt-prace-posunout-otocit-měritko

Skicu můžete obrátit podle osy Y.

7-SolidWorks-nacrt-prace-posunout-otocit-měritko

16-SolidWorks-nacrt-prace-posunout-otocit-měritko

Skicu můžete obrátit podle obou os najednou.

8-SolidWorks-nacrt-prace-posunout-otocit-měritko

9-SolidWorks-nacrt-prace-posunout-otocit-měritko

Černý osový kříž můžete kdykoli posunout podle potřeby a v rámci tohoto souřadného systému skicu přesunovat.

10-SolidWorks-nacrt-prace-posunout-otocit-měritko

2. Otočit skicu

Otočit skicu můžete dvěma způsoby:

a) V dialogovém okně zadejte hodnotu otáčení do pole Otočit a stiskněte Enter.

11-SolidWorks-nacrt-prace-posunout-otocit-měritko

b) V grafické ploše otočte skicu pomocí ukazatele. Stiskněte pravé tlačítko myši a skicu otočte kolem černého počátku.

12-SolidWorks-nacrt-prace-posunout-otocit-měritko

Pozn.: Vzdálenost kurzoru od černého počátku určuje přírůstky úhlu. Čím je vzdálenost kurzoru větší, tím je přírůstek menší – a naopak.

Pokud nelze skicu otočit, pravděpodobně obsahuje více vnějších odkazů. Pokud skica obsahuje více vnějších odkazů, ukazatel má na levém tlačítko symbol otazníku.

13-SolidWorks-nacrt-prace-posunout-otocit-měritko

3. Změnit měřítko skici

Chcete-li změnit měřítko skici, lze jej změnit vzhledem k počátku skici nebo k pohyblivému počátku.

V dialogovém okně vyberte u volby Změnit měřítko podle možnost Počátku skici nebo Pohyblivému počátku, zadejte hodnotu do pole Faktor a stiskněte klávesu Enter.

14-SolidWorks-nacrt-prace-posunout-otocit-měritko

Pozn.: Ve skice obsahující vnější odkazy nezle změnit měřítko.
