Jak převést zkosení na zaoblení a naopak

    / 12. 7. 2017

PropertyManager s typem Odsadit Plochu (vlevo) a Plocha Plocha)

V SOLIDWORKSu 2017 byl aktualizován PropertyManager prvku Zkosit s ohledem na nástroj Zaoblit. K dispozici jsou dva nové druhy zkosení, které můžete s odstupem času převádět ze zkosení na zaoblení a naopak. Poradíme vám, jak na to.

PropertyManager prvku Zkosit umožňuje dva nové typy zkosení:

  • Odsadit plochu,
  • Plocha Plocha.

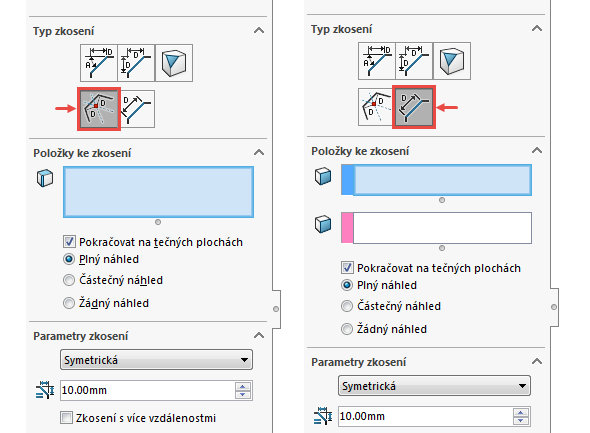

PropertyManager s typem Odsadit Plochu (vlevo) a Plocha Plocha)

PropertyManager Zkosit s typem zkosení Odsadit Plochu (vlevo) a Plocha Plocha

Tip: Nové typy zkosení nastavíte v PropertyManageru Zkosit (CommandManager → PrvkyZkosit). Prvek Zkosit naleznete i v nabídce VložitPrvky Zkosit.



Zkosení Odsadit plochu

Zkosení typu Odsadit plochu se řeší odsazením ploch sousedících s vybranými hranami. SOLIDWORKS vypočítá bod průsečíku odsazených ploch a pak vypočítá normálu z příslušného bodu ke každé ploše a na základě toho vytvoří zkosení.

Zkosení typu Odsadit plochu umožňuje vytvářet zkosení typu:

  • Symetrické,
  • Asymetrické.

2-SolidWorks-2017-prvek-Zkosit-Plocha-Plocha-Odsadit-Plochu

Pozn.: Pokročilému nastavení zkosení typu Odsadit plochu se budeme věnovat v některém z našich návodů.

Tato metoda zkosení poskytuje vytvořit zkosení mezi dvěma nerovinnými plochami. Zkosení odsazených ploch mohou měnit směr hranu od hrany a podporují zkosení celé geometrie prvku a povrchové geometrie.



Zkosení Plocha Plocha

Zkosení typu Plocha Plocha se používá v případě výběru a zkosení dvou sousedících ploch.

Zkosení typu Plocha Plocha umožňují vytvářet zkosení:

  • Symetrické,
  • Asymetrické,
  • Hranice zaoblení,
  • Šířka tětivy.

3-SolidWorks-2017-prvek-Zkosit-Plocha-Plocha-Odsadit-Plochu

Pozn.: Pokročilému nastavení zkosení typu Plocha Plocha se budeme věnovat v některém z našich návodů.



Převedení zkosení na zaoblení a naopak

Převést zkosení typu Odsadit plochu a Plocha Plocha na zaoblení a naopak lze v SOLIDWORKSu 2017 provést dvěma způsoby.

1. Změna prostřednictvím PropertyManageru

Klikněte pravým tlačítkem na prvek zkosení ve FeatureManageru a z místní nabídky vyberte příkaz Upravit prvek.

4-SolidWorks-2017-prvek-Zkosit-Plocha-Plocha-Odsadit-Plochu

Ve správci PropertyManager v části Typ prvku klikněte na Typ zaoblení nebo Typ zkosení a dokončete změnu potvrzovacím tlačítkem.

5-SolidWorks-2017-prvek-Zkosit-Plocha-Plocha-Odsadit-Plochu

Tip #1: Změna ze zkosení na zaoblení a naopak (tlačítka Typ zaoblení a Typ zkosení) je dostupná pouze tehdy, jeli zkosení vytvořeno typem Odsadit plochu nebo Plocha Plocha.

Tip #2: Všimněte si, že tlačítka Typ zaoblení mají dvě rozdílná grafická provedení. Jejich zobrazení souvisí s typem zkosením. Pokud je zkosení vytvořeno typem Odsadit plochu, je na tlačítku zvýrazněna pouze zaoblovaná plocha (na obrázku vlevo). Pokud je zkosení vytvořeno typem Plocha Plocha, jsou na symbolu tlačítka zvýrazněny i plochy, které tečně navazují na zaoblovanou plochu (na obrázku vpravo).

7-SolidWorks-2017-prvek-Zkosit-Plocha-Plocha-Odsadit-Plochu

2. Změna prostřednictvím místní nabídky

Klikněte pravým tlačítkem na prvek zkosení a z místní nabídky vyberte Převést zkosení na zaoblení (na obrázku vlevo) nebo Převést zaoblení na zkosení. Otevře se správce PropertyManager Zkosit s vybraným typem prvku převedení. Úpravy dokončíte potvrzovacím tlačítkem.

8-SolidWorks-2017-prvek-Zkosit-Plocha-Plocha-Odsadit-Plochu
