Jak na výkrese vyloučit součásti z řezu

    / 1. 6. 2015

8-vyneti-modelu-na-vykrese

Normalizované součásti, jako jsou šrouby, matice, podložky aj., se v řezech zobrazují v celém pohledu. Dnešní návod prozradí, jak součásti z řezu vyloučit.

Šrouby, matice a podložky, kreslené spolu na výkresech sestavení, se zobrazují vždy v pohledu. Část šroubu zakrytá maticí a podložkou se nekreslí.

Šestihranné hlavy šroubů a šestihranné matice se kreslí s použitím šablon podle skutečné velikosti, přibližně nebo zjednodušeně. V následujícím postupu si vysvětlíme, jak zobrazit normalizované součásti podle skutečné velikosti jejich vyloučením z řezu na výkrese.

Postup si ukážeme na základních typech šroubových spojů.

1-vyneti-modelu-na-vykrese

Pokud máte otevřenou sestavu se šroubovým spojením, přejděte do záložky Soubor a klikněte na příkaz Vytvořit výkres ze sestavy.

2-vyneti-modelu-na-vykrese

Vyberte požadovaný pohled zobrazení, měřítko a vložte pohled do prostředí výkresu.

3-vyneti-modelu-na-vykrese

V záložce Zobrazit rozvržení vyberte příkaz Řez.

4-vyneti-modelu-na-vykrese

Vyberte podélný řez a umístěte čáru řezu na střed modelu.

5-vyneti-modelu-na-vykrese

Potvrďte zvolenou čáru řezu.

6-vyneti-modelu-na-vykrese

V okně Řez vyberte všechny součásti, které chcete vyloučit z řezu. Všechny součásti byly záměrně modelovány jako samostatné díly. Pokud by byly použity normalizované šrouby z Toolboxu, stačilo by aktivovat funkci Vyloučit šrouby. Výběr nezahrnuje závlačku, ta se v tomto pohledu na výkrese zobrazuje v řezu. Výběr potvrďte tlačítkem OK.

7-vyneti-modelu-na-vykrese

Přetažením myši upravte uspořádání pohledů.

8-vyneti-modelu-na-vykrese

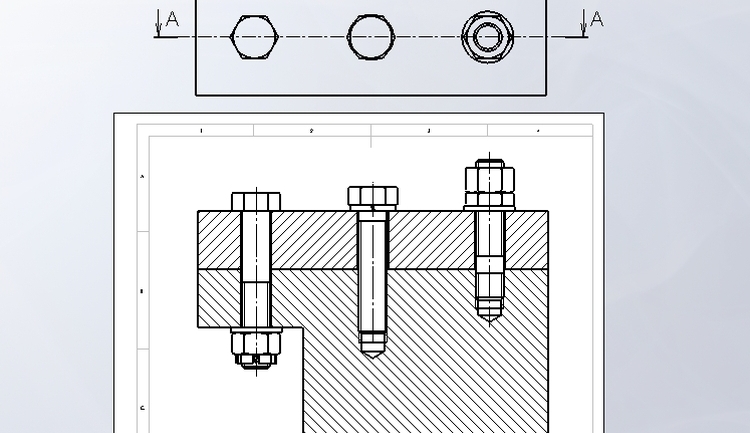

Všimněte si, že do výběru nezahrnutá závlačka se zobrazila v řezu.

9-vyneti-modelu-na-vykrese

Řez doplněný o popis může sloužit jako vhodná studijní pomůcka pro studenty prvních ročníků, kde se vyučuje technické kreslení – zejména zobrazení normalizovaných součástí na výkresech.

10-vyneti-modelu-na-vykrese
