Jak vytvořit součásti transparentních řezů v sestavě

    / 12. 6. 2017

10-SolidWorks-rez-sestava-transparentni – kopie

Zobrazování součástí v řezu slouží k různým účelům, například ke kontrole tloušťky stěny dutých součástí. V tomto návodu si ukážeme, jak vytvořit řez sestavou, z řezu vyloučit některé součásti a zobrazit je průhledně (transparentně).

Zobrazování pohledů v řezy lze provést v:

  • dílu (kontrola tloušťky stěny, vizuální kontrola přesahů vícetělových dílů, profilů atd.),
  • sestavě (vizuální kontrola přesahů součástí, fotorealistické využití při tvorbě marketingových materiálů atd.).

Příkaz Řez najdete v panelu Průhledné zobrazení.

2-SolidWorks-rez-sestava-transparentni

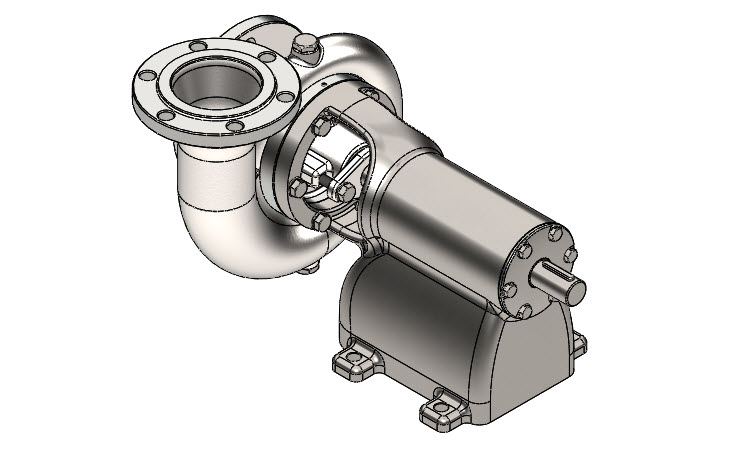

Nástroj si můžete vyzkoušet na jakémkoli modelu sestavy. Tvorbu řezu v sestavě s výběrem transparentních součástí si ukážeme na sestavě lopatkového čerpadla.

1-SolidWorks-rez-sestava-transparentni

Z panelu Průhledné zobrazení vyberte příkaz Řez.

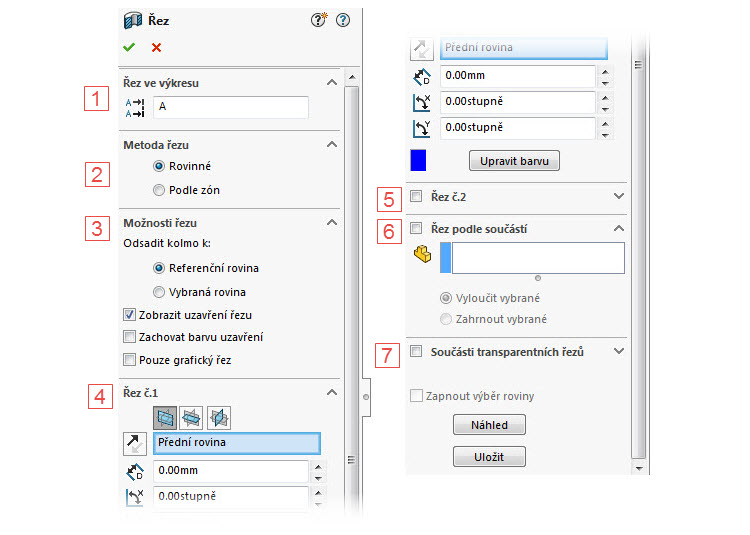

PropertyManageru Řez můžete:

  • změnit písmeno pro řez na výkresu (1),
  • zvolit metodu řezu (2),
  • nastavit možnosti řezu (3),
  • zvolit rovinu, vzdálenost odsazení nebo úhel naklopení prvního řezu – Řez č. 1 (4),
  • zvolit rovinu, vzdálenost odsazení nebo úhel naklopení prvního řezu – Řez č. 2 (5); aby byl druhý řez funkční, musíte zatrhnout volbu,
  • provést řez podle součástí (6); abyste mohli provést řez podle součástí, musíte zatrhnout volbu,
  • vytvořit řez součástmi a vybrat ty, které chcete zobrazit transparentně (7) – Součásti transparentních řezů; musíte zatrhnout volbu.

4-SolidWorks-rez-sestava-transparentni

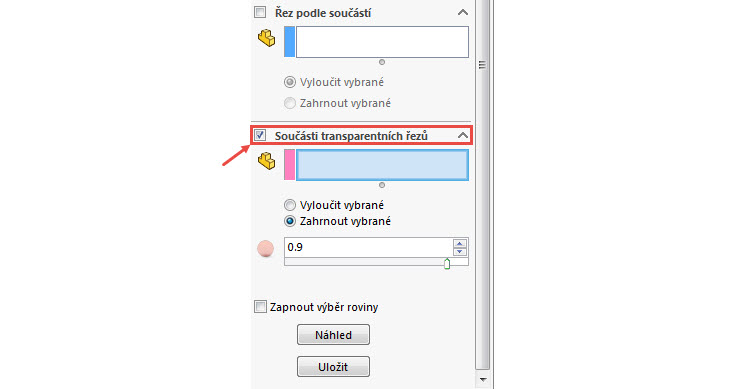

Zatrhněte volbu pole Součásti transparentních řezů.

5-SolidWorks-rez-sestava-transparentni

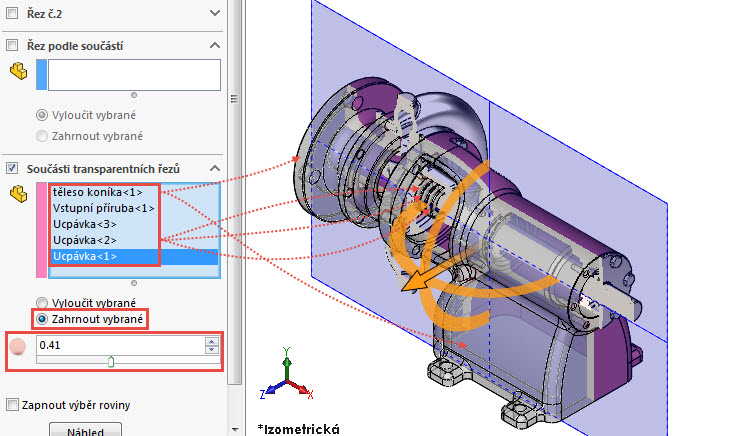

Ponechte předem vybranou volbu Zahrnout vybrané a nastavte vodorovným posuvníkem intenzitu průhlednosti (Průhledný řez). V grafické ploše pravým tlačítkem vyberte ty součásti, které chcete vyloučit v řezu a požadujete, aby se zobrazili průhledně.

6-SolidWorks-rez-sestava-transparentni

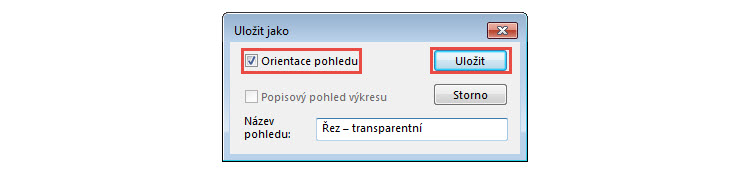

Stiskněte tlačítko Uložit. SOLIDWORKS uloží orientaci pohledu v řezu. V okně Uložit jako vyplňte název pohledu, například Řez – transparentní.

7-SolidWorks-rez-sestava-transparentni

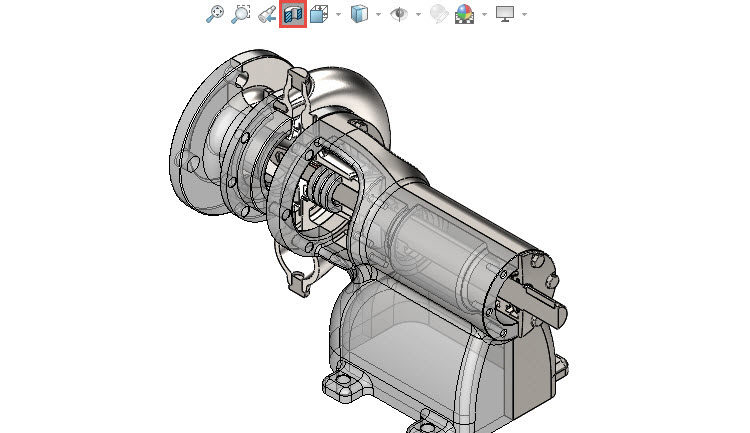

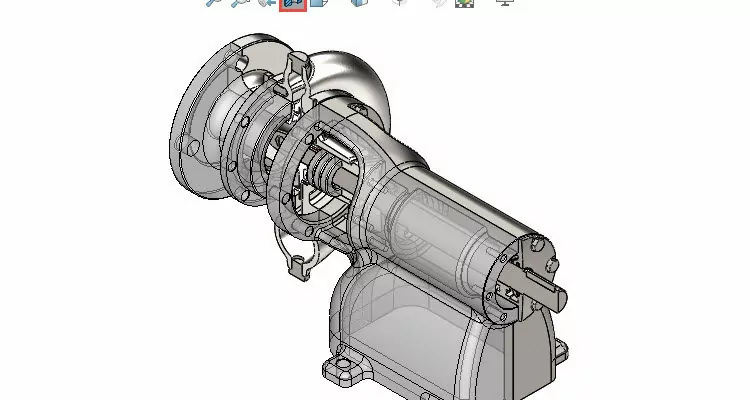

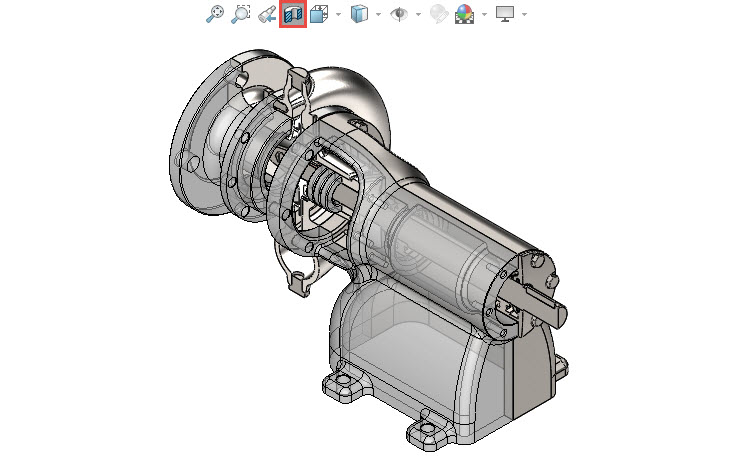

Zobrazení sestavy v řezu se součástmi, které jsou z řezu vyloučeny a jejich zobrazení je transparentní.

8-SolidWorks-rez-sestava-transparentni

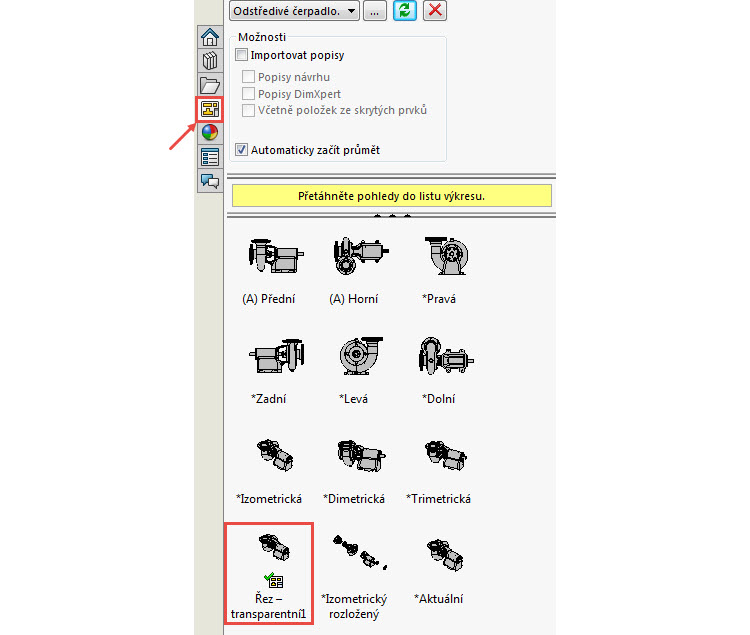

Uložený pohled v řezu můžete použít při tvorbě výkresu. Pohled najdete v panelu Palety pohledů.

9-SolidWorks-rez-sestava-transparentni
