Jak získat body pro konstrukci křivky z obrázku #2

    / 23. 8. 2018

61-SOLIDWORKS-export-krivky-souradnice-jak-ziskat-obrazek-convert-JPEG-to-Excel

Ve druhé části návodu si ukážeme, jak importovat souřadnice bodů křivek a vytvořit graf v Microsoft Excelu.

Abyste mohli importovat data (souřadnice bodů křivek) do Microsoft Excelu a vytvořit graf, potřebujete tato data. Pokud je nemáte, postupujte podle prvního dílu tohoto návodu.


Postup převodu souřadnic křivek z obrazové předlohy se skládá ze dvou dílů:

  1. Převod souřadnic křivek z obrazové předlohy
  2. Import souřadnic do Microsoft Excelu a tvorba grafu

Postup import dat do Microsoft Excelu a tvorba grafu

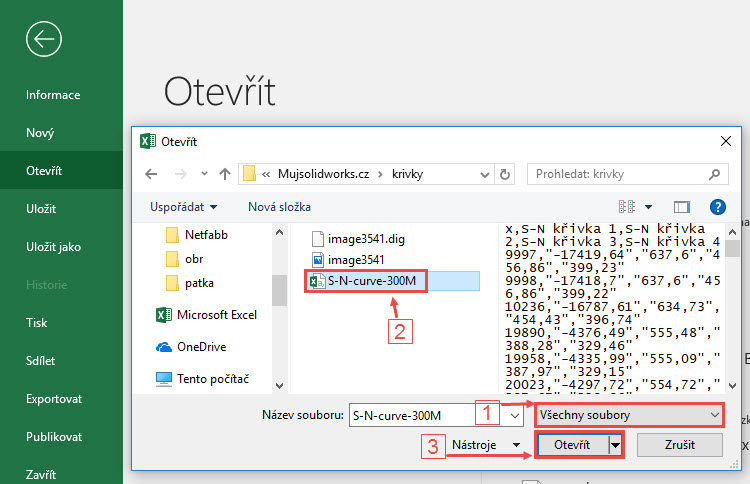

Spusťte Microsoft Excel a v okně Otevřít:

  • Změňte datový formát na Všechny soubory (1),
  • vyhledejte soubor S-N-curve-300M.CSV (2) a…
  • … a stiskněte tlačítko Otevřít (3).

25-SOLIDWORKS-export-krivky-souradnice-jak-ziskat-obrazek-convert-JPEG-to-Excel

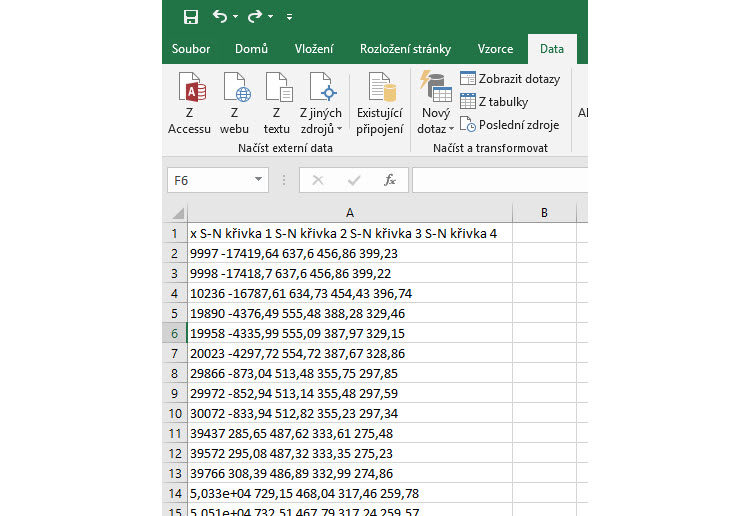

S ohledem na verzi Engauge Digitizer a jejich výchozí nastavení se mohou data importovat různě. V ideálním případě je, že se importují do jednotlivých sloupců. V aktuální verzi 10.9 nelze v pokročilém nastavení tuto možnost vybrat a import všech dat se provede do jednoho sloupce. Ukážeme si, jak tato data upravit (přesunout) do samostatných sloupců.

26-SOLIDWORKS-export-krivky-souradnice-jak-ziskat-obrazek-convert-JPEG-to-Excel



Převod textu do sloupců

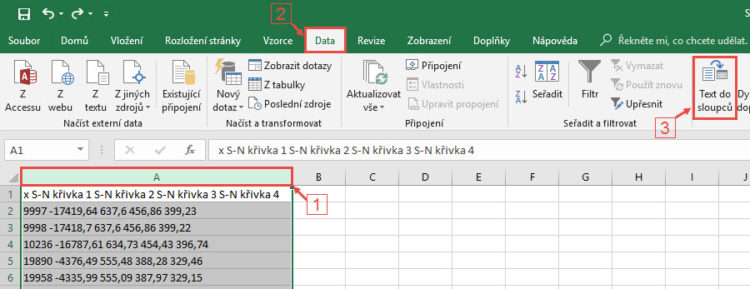

Vyberte sloupec A (1) a ze záložky Data (2) vyberte příkaz Text do sloupců (3).

27-SOLIDWORKS-export-krivky-souradnice-jak-ziskat-obrazek-convert-JPEG-to-Excel

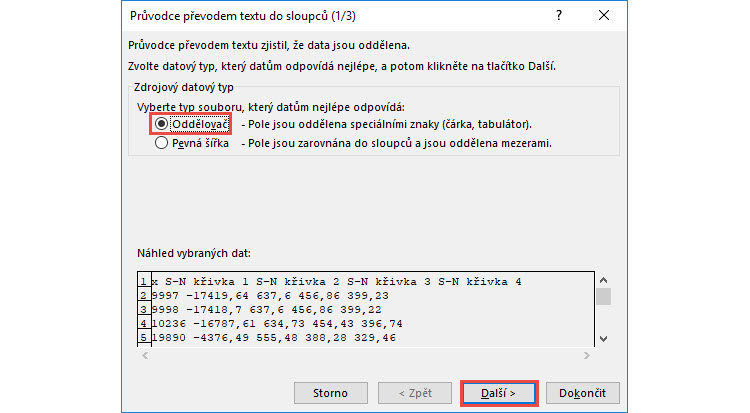

V okně Průvodce převodem textu do sloupců (1/3) vyberte typ souboru → Oddělovač a pokračujte tlačítkem Další.

28-SOLIDWORKS-export-krivky-souradnice-jak-ziskat-obrazek-convert-JPEG-to-Excel

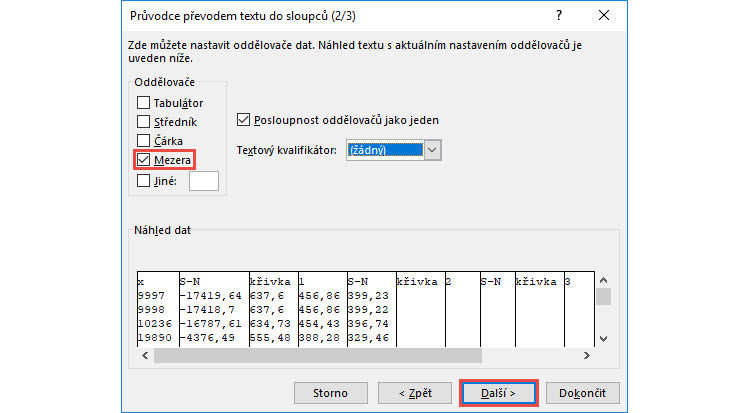

Ve druhém kroku průvodce nastavte typ Oddělovače, který odpovídá nastavení exportu v Enguage DigitizerMezera. Pokračujte tlačítkem Další.

30-SOLIDWORKS-export-krivky-souradnice-jak-ziskat-obrazek-convert-JPEG-to-Excel

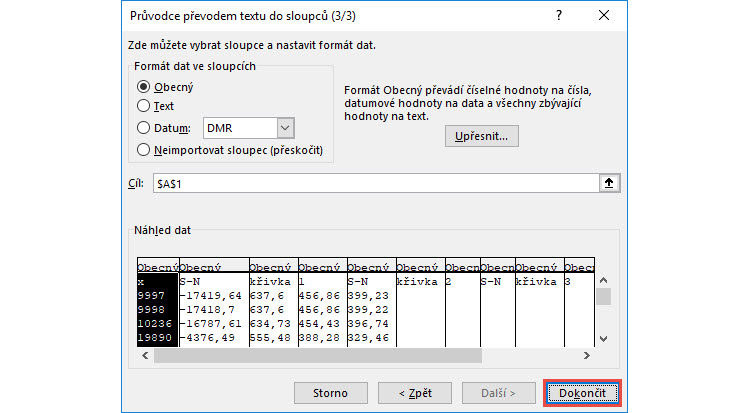

Ve třetím kroku zkontrolujte formát dat ve sloupcích (Obecný), podle potřeby upravte cíl a stiskněte tlačítko Dokončit.

31.1-SOLIDWORKS-export-krivky-souradnice-jak-ziskat-obrazek-convert-JPEG-to-Excel

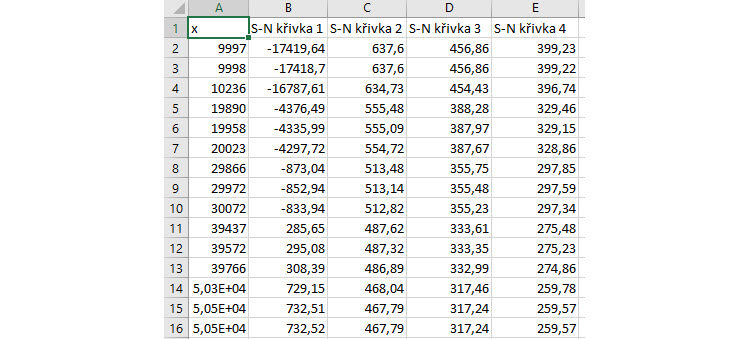

Pokud názvy křivek obsahují mezery, pravděpodobně došlo k jejich posunutí do dalších sloupců v řádku 1. Upravte ručně názvy sloupců v řádku 1 podle obrázku níže.

31.2-SOLIDWORKS-export-krivky-souradnice-jak-ziskat-obrazek-convert-JPEG-to-Excel



Tvorba grafu

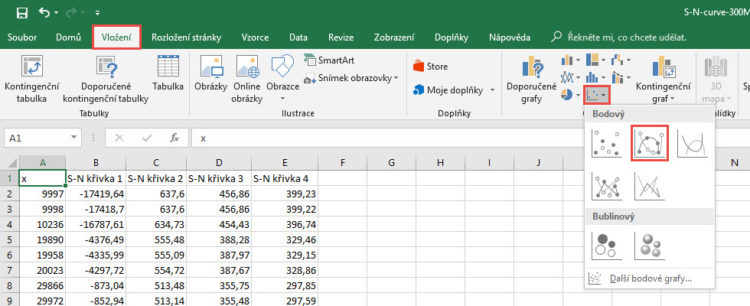

Vyberte buňku A1 a ze záložky Vložení vyberte graf Bodový s vyhlazenými spojnicemi a značkami.

32-SOLIDWORKS-export-krivky-souradnice-jak-ziskat-obrazek-convert-JPEG-to-Excel

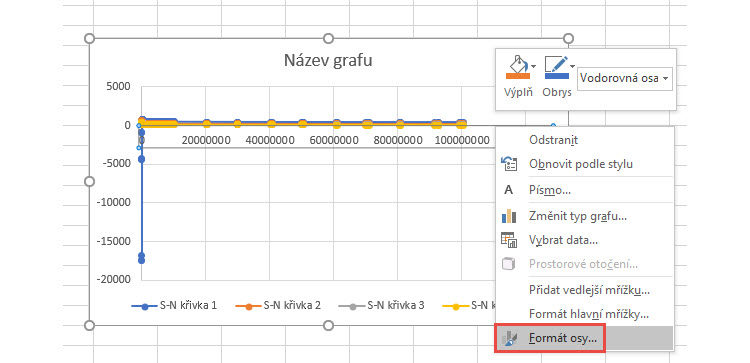

Klikněte pravým tlačítkem na hodnoty na ose Y a z kontextového panelu nástrojů vyberte příkaz Formát osy.

33-SOLIDWORKS-export-krivky-souradnice-jak-ziskat-obrazek-convert-JPEG-to-Excel

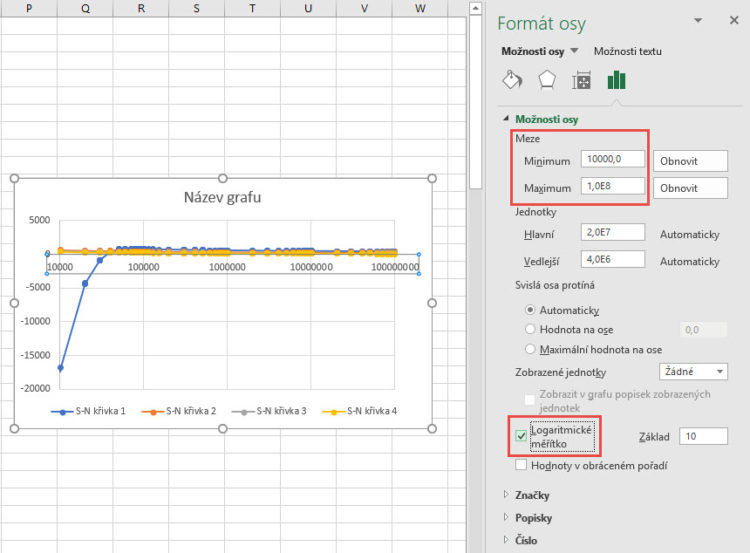

V okně Možnosti osy:

  • nastavte minimální hodnotu → 10 000,
  • nastavte maximální hodnotu → 100 000 000,
  • vyberte možnost Logaritmické měřítko.

34-SOLIDWORKS-export-krivky-souradnice-jak-ziskat-obrazek-convert-JPEG-to-Excel

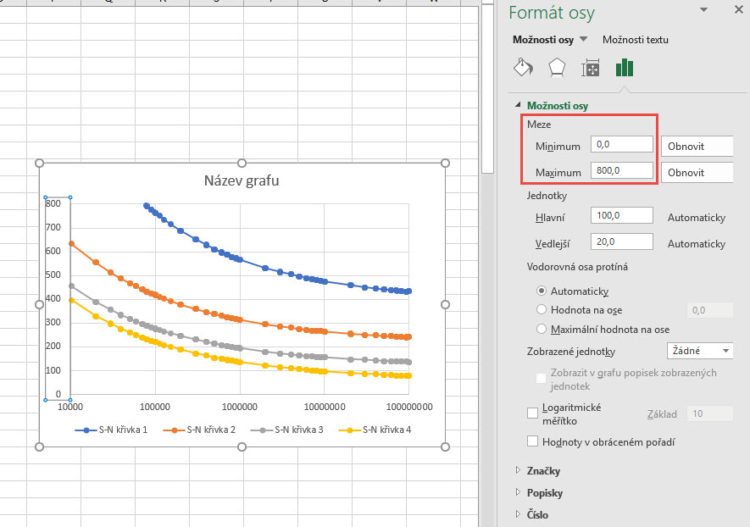

Klikněte pravým tlačítkem na hodnoty na ose X a z kontextového panelu nástrojů vyberte příkaz Formát osy. V okně Možnosti osy:

  • nastavte minimální hodnotu 0,
  • nastavte maximální hodnotu → 800.

35-SOLIDWORKS-export-krivky-souradnice-jak-ziskat-obrazek-convert-JPEG-to-Excel

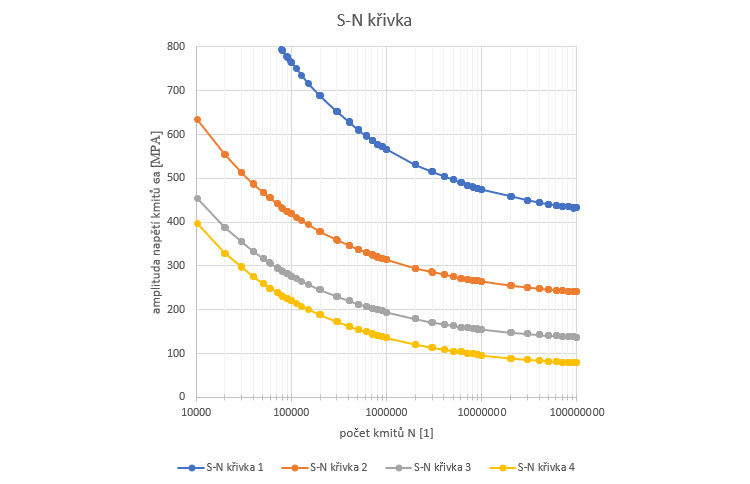

S-N křivka po konverzi z obrázku vypadá následovně:

60-SOLIDWORKS-export-krivky-souradnice-jak-ziskat-obrazek-convert-JPEG-to-Excel
