Jak zobrazit rovinu pohyblivého řezu

    / 12. 7. 2018

16-SolidWorks-rovina-pohybliveho-rezu-navod,postup

Roviny pohyblivého řezu umožňují dynamické řezy modelů pomocí libovolné roviny. Poradíme vám, jak je v SOLIDWORKSu zobrazit.

Roviny pohyblivého řezu slouží k analýze návrhů z různých perspektiv. Během použití roviny pohyblivého řezu lze přidávat materiály, prvky a využívat další funkce nástroje Instant3D.



Postup použití Rovin pohyblivého řezu

FeatureManageru vyberte některou referenční rovinu nebo některou rovinnou plochu modelu, stiskněte pravé tlačítko a z místní nabídky vyberte příkaz Rovina pohyblivého řezu.

1-SolidWorks-rovina-pohybliveho-rezu-navod,postup

Pokud vyberte rovinu ve složce ve FeatureManageru nebo v grafické ploše, stane se aktivní.

2-SolidWorks-rovina-pohybliveho-rezu-navod,postup

Pokud kliknete kamkoliv do grafické plochy, deaktivuje se.

3-SolidWorks-rovina-pohybliveho-rezu-navod,postup





Úprava velikosti roviny pohyblivého řezu

Velikost roviny vychází z vybrané roviny nebo vybrané plochy. Velikost roviny můžete změnit přetažením jejich ovladačů nebo…

4-SolidWorks-rovina-pohybliveho-rezu-navod,postup

… ji můžete přizpůsobit velikosti dílu. V tomto případě klikněte pravým tlačítkem na rovinu Rovina pohyblivého řezuX ve složce Roviny pohyblivého řezu ve FeatureManageru a vyberte příkaz  Přizpůsobit dílu.

5-SolidWorks-rovina-pohybliveho-rezu-navod,postup

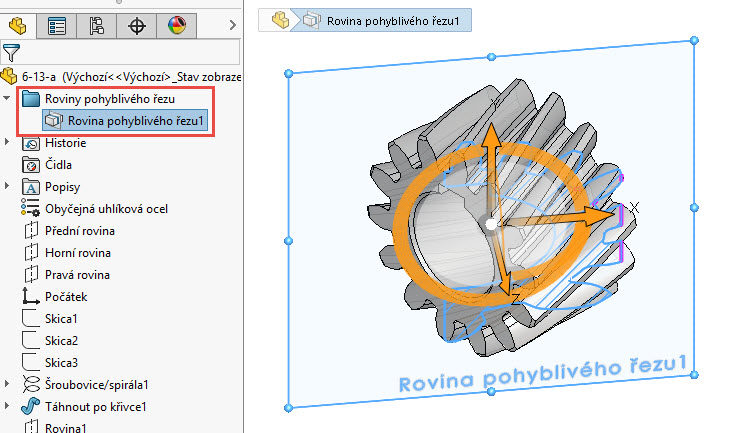

Tip: Rovinu můžete přizpůsobit velikosti dílu tak, že na ni kliknete pravým tlačítkem v grafické ploše a z místní nabídky vyberete příkaz Přizpůsobit dílu.

6-SolidWorks-rovina-pohybliveho-rezu-navod,postup

Všimněte si odlišných barev hran. Barva neupravitelných hran je jiná, než u hran, které lze upravit. Tyto barvy jsou dány výchozím nastavení SOLIDWORKSu a nelze je měnit.



Úprava polohy a natočení roviny pohyblivého řezu

Vyberte rovinu v grafické ploše, stiskněte pravé tlačítko a z místní nabídky vyberte příkaz Zobrazit triádu.

7-SolidWorks-rovina-pohybliveho-rezu-navod,postup

Dynamické řezy modelu zobrazíte tažením ovladače osového kříže. Pro přesnější zadání můžete použít pravítko.

8-SolidWorks-rovina-pohybliveho-rezu-navod,postup

Všimněte si, že hrany, které nelze upravit mají odlišnou barvu než ty, které upravit lze. Barvy jsou nastaveny ve výchozím nastavení SOLIDWORKSu a nelze je měnit.

9-SolidWorks-rovina-pohybliveho-rezu-navod,postup

Tažení roviny pohyblivého řezu lze kdykoliv ukončit, výběrem obrysu řezu zobrazit pravítko a upravit geometrii modelu této entity.

Tip: Chcete-li změřit některou entitu v rovině pohyblivého řezu, vyberte z nabídky Nástroje příkaz Změřit.

10-SolidWorks-rovina-pohybliveho-rezu-navod,postup

Vyberte levým tlačítkem entitu a v praporku můžete odečíst délku vybrané entity.

11-SolidWorks-rovina-pohybliveho-rezu-navod,postup

Pokud chcete natočit rovinu pohyblivého řezu, použijte k tomu triádu. Přesný úhel určete prostřednictvím úhloměru.

12-SolidWorks-rovina-pohybliveho-rezu-navod,postup



Zobrazení/skrytí rovin pohyblivého řezu

Současně lze zobrazit více rovin pohyblivého řezu a ty lze následně uložit s modelem. Roviny pohyblivého řezu lze po výběru skrýt a zobrazit.

Pro zobrazení/skrytí konkrétní roviny pohyblivého řezu použijte výběr ve FeatureManageru, klikněte na příslušnou rovinu pravým tlačítkem a vyberte příkaz Skrýt/Zobrazit.

13-SolidWorks-rovina-pohybliveho-rezu-navod,postup

Pro hromadné skrytí/zobrazení rovin pohyblivého řezu použijte příkaz Roviny pohyblivého řezu ze záložky ZobrazitSkrýt/zobrazit.

14-SolidWorks-rovina-pohybliveho-rezu-navod,postup

Tip: Příkaz pro hromadné skrytí nebo zobrazení rovin pohyblivého řezu najdete i v panelu Průhledné zobrazení.

15-SolidWorks-rovina-pohybliveho-rezu-navod,postup
