Jak zobrazit výsledky simulace na vybraných součástech nebo tělech

    / 16. 6. 2017

12-solidworks-simulace-zobrazeni-vysledku-v-kontextu-sestavy-Simulation

Výsledky simulace získané ze SOLIDWORKS Simulation můžete zobrazit v grafické ploše společně s dalšími součástmi nebo těly v modelu, které nejsou zahrnuty do simulace. Zobrazení pak můžete použít pro reklamní nebo prezentační účely. V tomto návodu vám poradíme, jak na to.

Zobrazení výsledků simulace v modelu

Otevřete si sestavu, ve které máte připravenou simulaci s definovanými okrajovými podmínkami a namáháním. V tomto návodu použijeme sestavu slunečních brýlí, jejichž nožičky jsou zatíženy silou o určité velikosti.

1-solidworks-simulace-zobrazeni-vysledku-v-kontextu-sestavy-Simulation

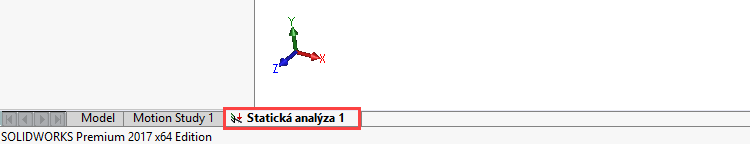

Klikněte na záložku Statická analýza 1.

2-solidworks-simulace-zobrazeni-vysledku-v-kontextu-sestavy-Simulation

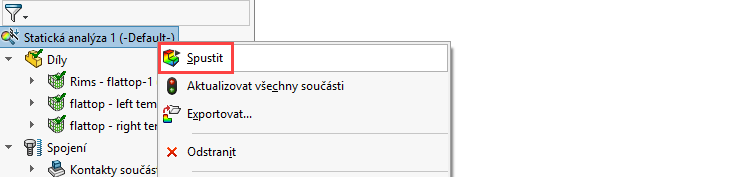

Klikněte pravým tlačítkem na položku Statická analýza 1 a z místní nabídky vyberte příkaz Spustit.

3-solidworks-simulace-zobrazeni-vysledku-v-kontextu-sestavy-Simulation

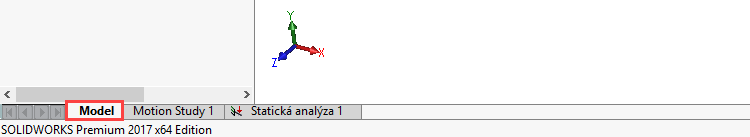

Vraťte se do záložky Model.

4-solidworks-simulace-zobrazeni-vysledku-v-kontextu-sestavy-Simulation

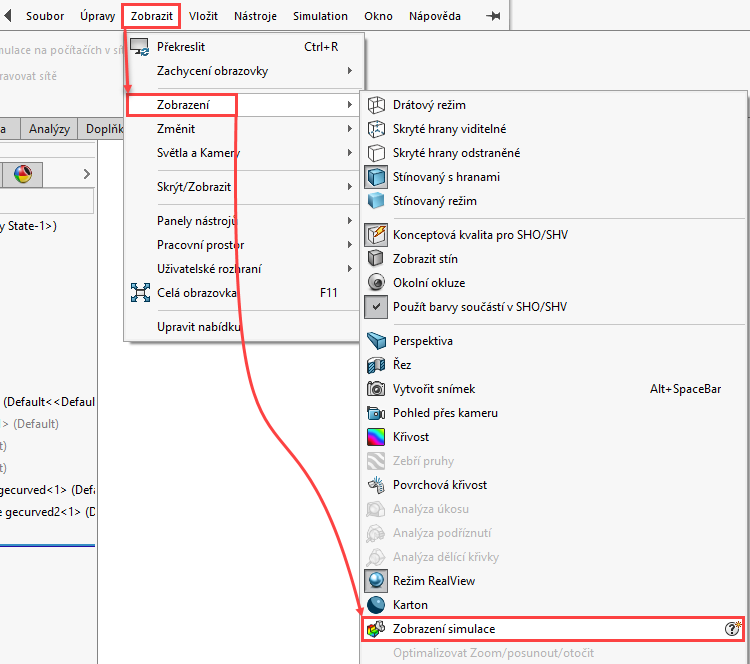

Z menu ZobrazitZobrazení vyberte příkaz Zobrazení simulace.

5-solidworks-simulace-zobrazeni-vysledku-v-kontextu-sestavy-Simulation

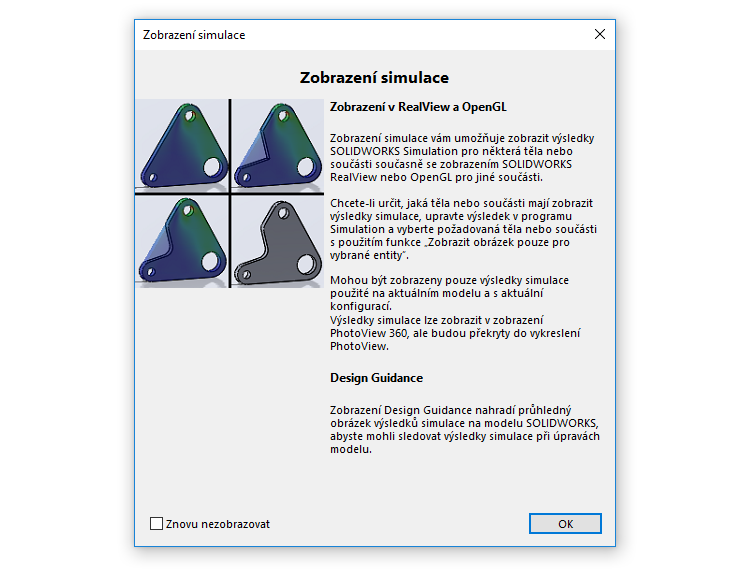

V okně Zobrazení simulace jsou uvedeny informace o možnostech zobrazení simulací.

6-solidworks-simulace-zobrazeni-vysledku-v-kontextu-sestavy-Simulation

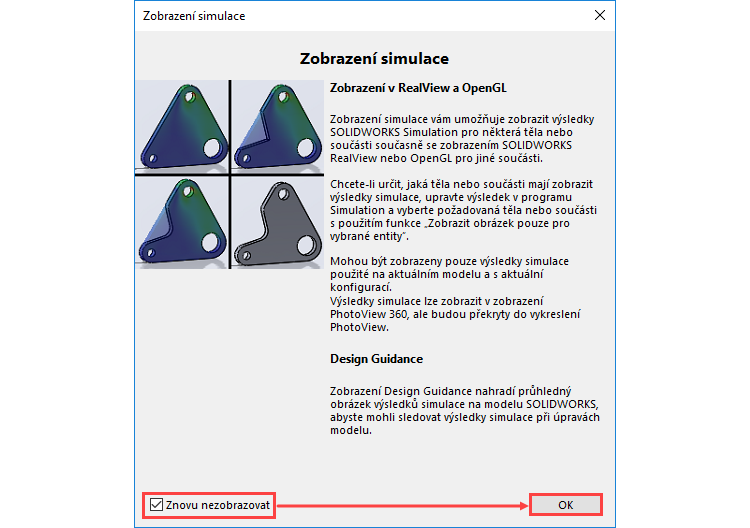

Pokud nechcete okno znovu zobrazovat, zatrhněte volbu Znovu nezobrazovat a pokračujte tlačítkem OK.

7-solidworks-simulace-zobrazeni-vysledku-v-kontextu-sestavy-Simulation

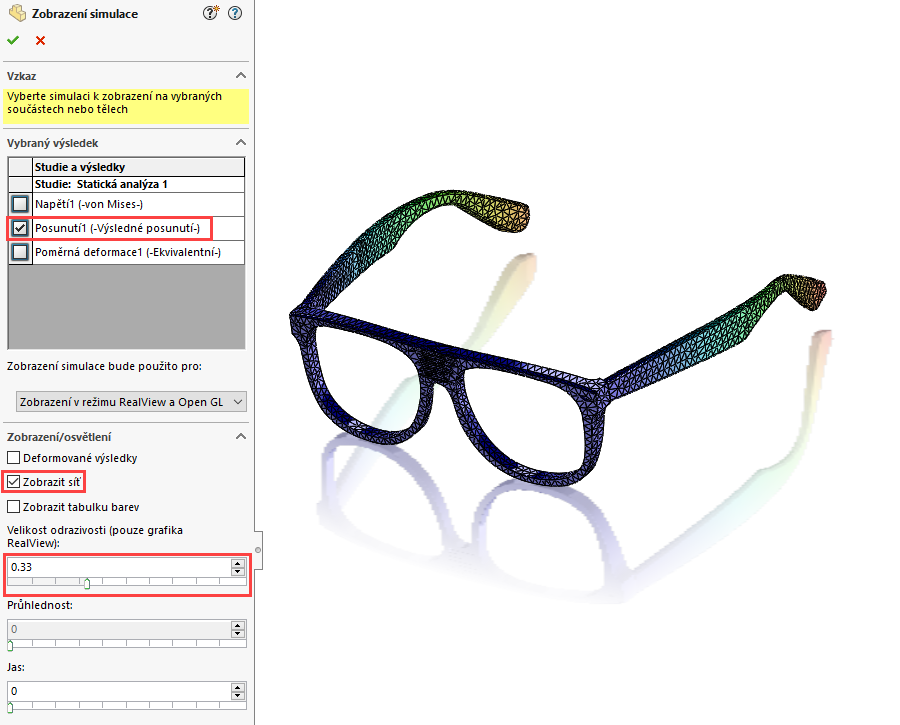

PropertyManageru Zobrazení simulace vyberte požadovaný typ vybraného výsledky v poli Vybrané výsledky → například Posunutí1. Nastavte si zobrazení a osvětlení v poli Zobrazení/osvětlení → například si zobrazte síť a upravte velikost odrazivosti. Úpravy dokončete potvrzovacím tlačítkem.

8-solidworks-simulace-zobrazeni-vysledku-v-kontextu-sestavy-Simulation

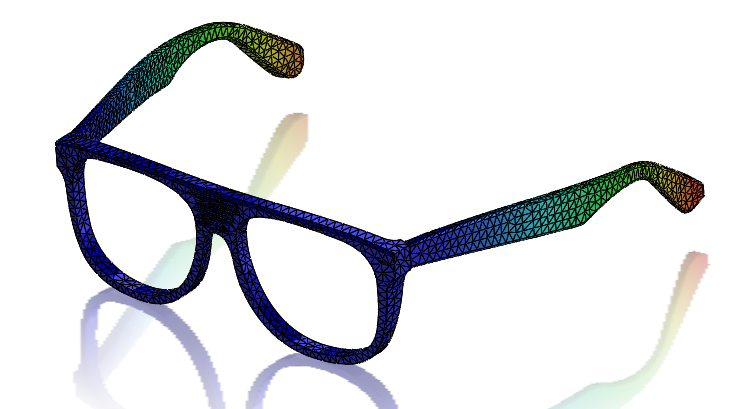

Zobrazení výsledků simulace na sestavě brýlí se zobrazenou sítí a režimem RealView.

13-solidworks-simulace-zobrazeni-vysledku-v-kontextu-sestavy-Simulation

Zobrazení výsledků simulace v grafické ploše na záložce Model zrušíte opětovným výběrem příkazu Zobrazení simulace v menu ZobrazitZobrazení.

5-solidworks-simulace-zobrazeni-vysledku-v-kontextu-sestavy-Simulation



Zobrazení výsledků simulace v modelu u vybraných součástí nebo těl

Zobrazení simulace vám umožňuje zobrazit výsledky SOLIDWORKS Simulation pro některá těla nebo součásti současně se zobrazením SOLIDWORKS RealView nebo OpenGL pro jiné součásti. Chcete-li určit, jaká těla nebo součásti mají zobrazit výsledky simulace, je nutné upravit výsledek v záložce Simulation a vybrat požadovaná těla nebo součásti s použitím funkce Zobrazit obrázek pouze pro vybrané entity. Postup si názorně ukážeme opět na modelu brýlí, kde se zobrazených výsledků simulace vyloučíme obroučky.

12-solidworks-simulace-zobrazeni-vysledku-v-kontextu-sestavy-Simulation

Klikněte na záložku Statická analýza 1.

2-solidworks-simulace-zobrazeni-vysledku-v-kontextu-sestavy-Simulation

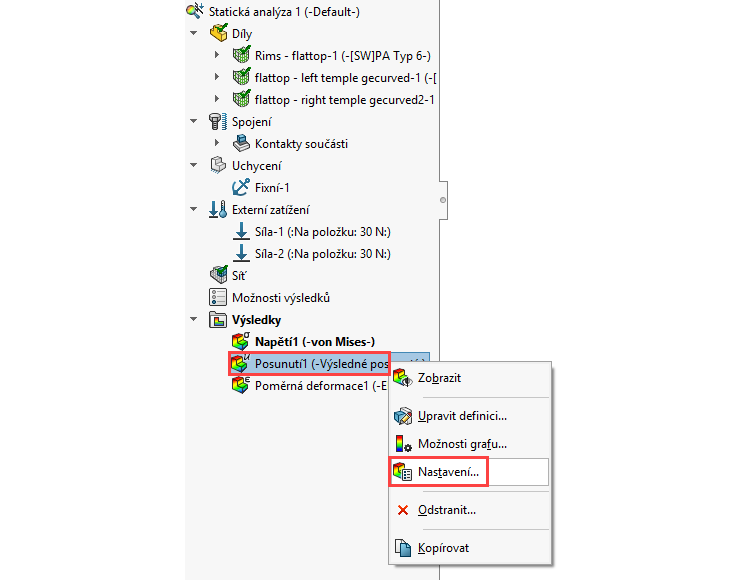

Klikněte pravým tlačítkem na některý z výsledků (například Posunutí1) ve složce Výsledky a z místní nabídky vyberte příkaz Nastavení.

10-solidworks-simulace-zobrazeni-vysledku-v-kontextu-sestavy-Simulation

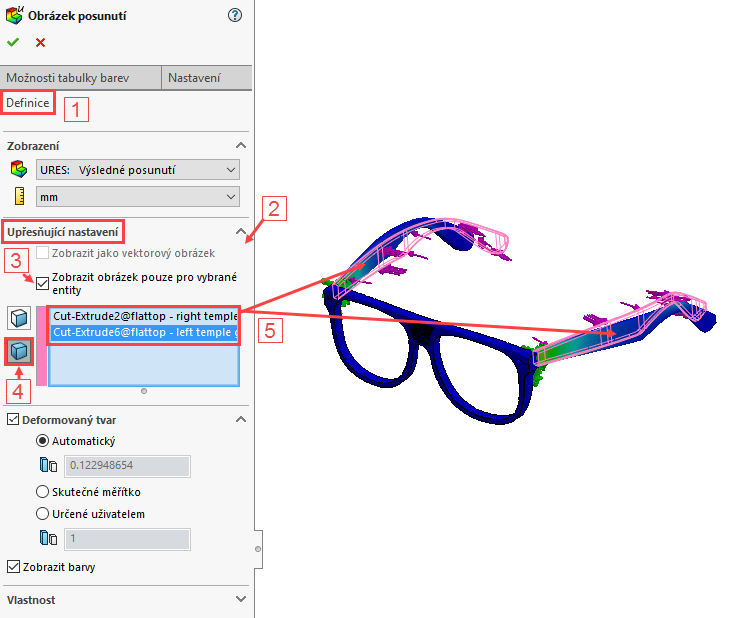

PropertyManageru Obrázek vyberte záložku Definice (1). Rozbalte pole Upřesňující nastavení (2) a zatrhněte volbu Zobrazit obrázek pouze pro vybrané entity (3). Stiskněte tlačítko Vyberte těla pro obrázek (4) a v grafické ploše vyberte součásti nebo těla, na kterých chcete zobrazit výsledky simulace (5). Dokončete nastavení potvrzovacím tlačítkem.

11-solidworks-simulace-zobrazeni-vysledku-v-kontextu-sestavy-Simulation

Vraťte se do záložky Model.

4-solidworks-simulace-zobrazeni-vysledku-v-kontextu-sestavy-Simulation

Pokud není zobrazení simulace v grafické ploše na záložce Model aktivní, vyberte z menu ZobrazitZobrazení příkaz Zobrazení simulace.

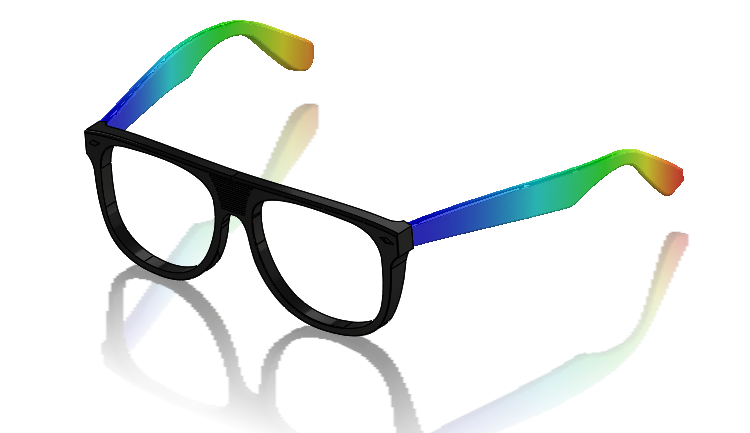

Zobrazení výsledků simulace na sestavě brýlí, kde jsou vyloučenou součástí z výsledků simulace obroučky.

12-solidworks-simulace-zobrazeni-vysledku-v-kontextu-sestavy-Simulation



Renderování

Výsledky simulace lze zobrazit v zobrazení PhotoView 360, ale budou překryty do vykreslení PhotoView.



Zobrazení Design Guidance

Zobrazení Design Guidance nahradí průhledný obrázek výsledky simulace na modelu SOLIDWORKS, abyste mohli sledovat výsledky simulace při úpravách modelu.
