Kotoučová spojka: Sestava kotoučové spojky

    / 14. 1. 2014


Poslední díl seriálu Kotoučová spojka se věnuje modelování sestavy. Pro sestavu budete potřebovat komponenty modelované v předchozích dílech.

Návod pro modelování levého a pravého kotouče, hřídele, těsného pera, šroubu, matice a podložky naleznete na níže uvedených odkazech:

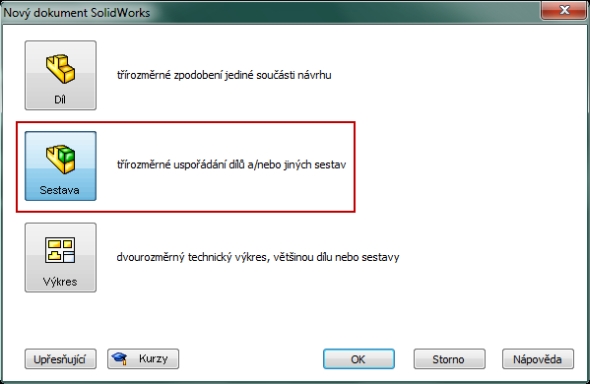

Založte nový dokument sestavy.

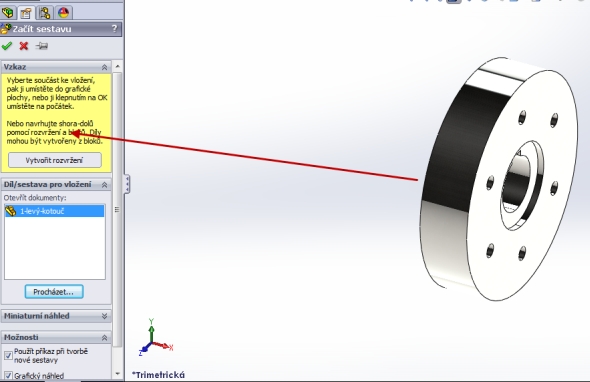

Jako první vložte do sestavy levý kotouč. Model vložte do sestavy tak, že přejedete kurzorem myši do levého panelu a počkáte, až se model vystředí v modelovacím okně. Tímto způsobem se sloučí počátek modelu s počátkem sestavy.

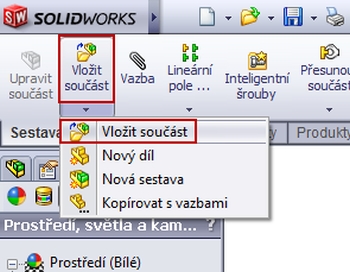

Vyberte příkaz Vložit součást.

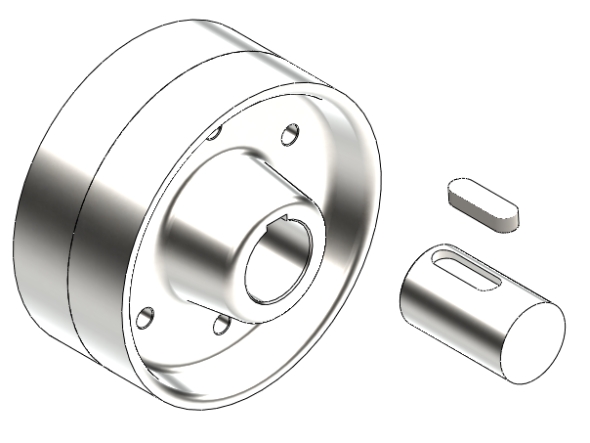

Vložte do sestavy model těsného pera a hřídele.

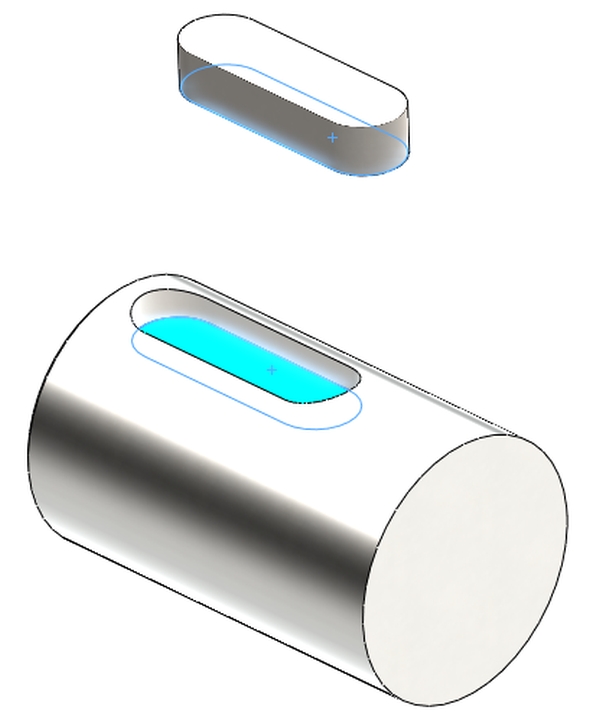

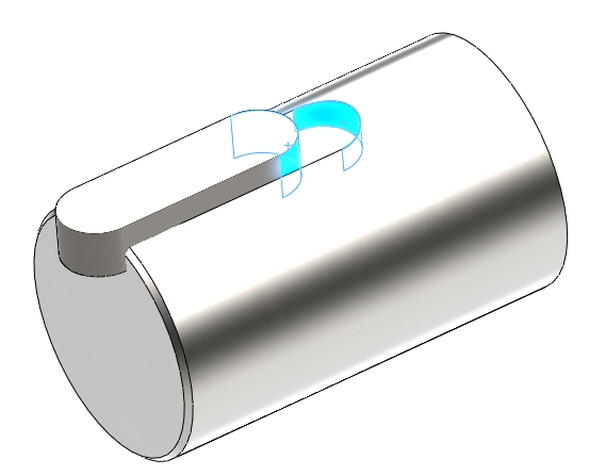

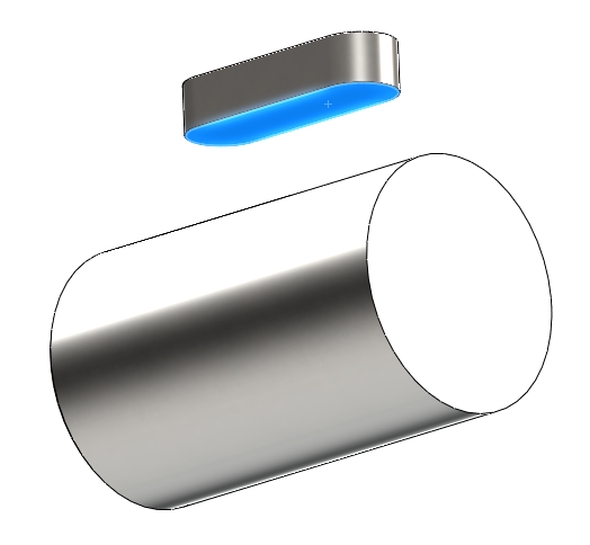

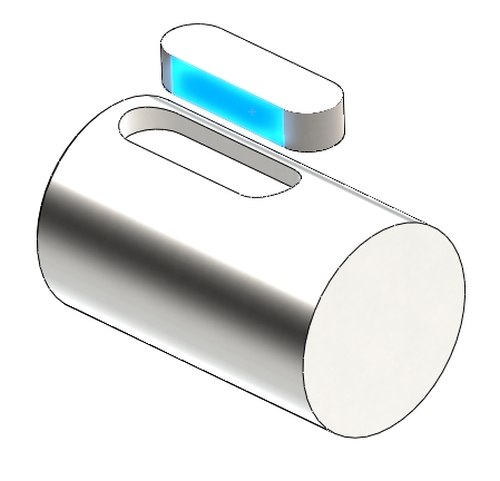

Stiskněte klávesu Ctrl a označte spodní stranu pera. Klávesu stále držte stisknutou.

Vyberte plochu drážky dle obrázku.

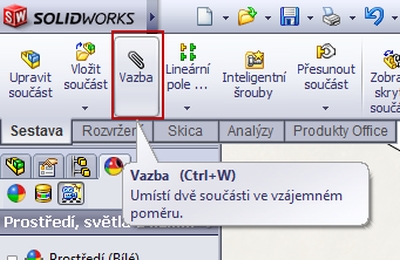

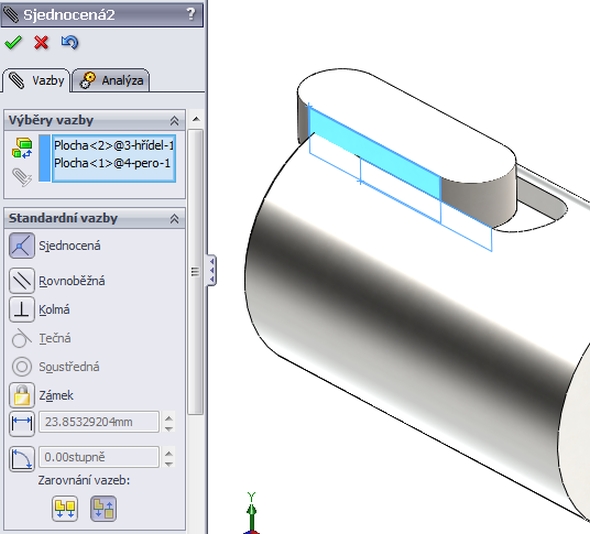

Vyberte příkaz Vazba. Po výběru příkazu se automaticky vybere vazba Sjednocená. Potvrďte výběr vazby.

Stiskněte klávesu Ctrl a označte boční stranu těsného pera. Klávesu ponechejte opět stisknutou.

Vyberte boční strany drážky pro těsné pero. Vyberte příkaz Vazby.

Zkontrolujte, zda byla správně vybrána vazba Sjednocená a potvrďte výběr vazby.

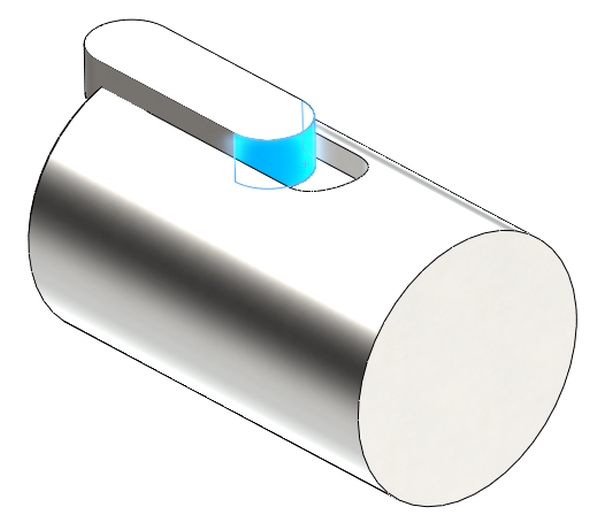

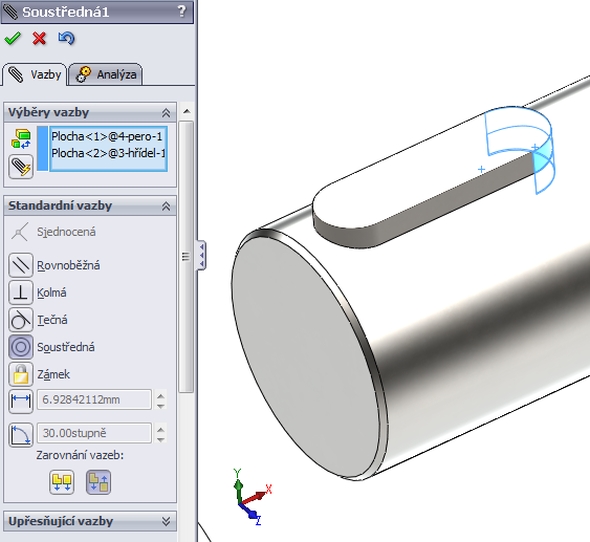

Vyberte válcovou plochu pera, při výběru držte klávesu Ctrl.

Označte válcovou plochu v drážce pro pero a vyberte příkaz Vazba.

Automaticky je vybrána vazba Soustředná. Potvrďte výběr a dokončete úkon.

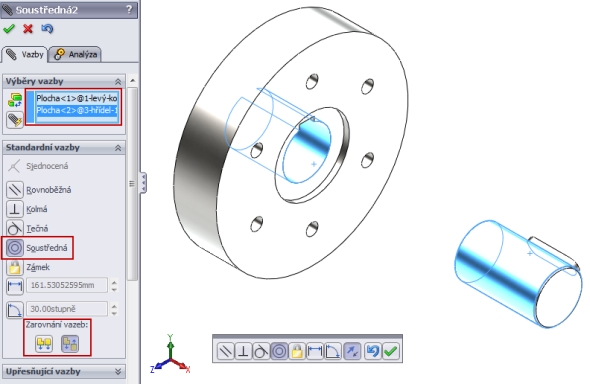

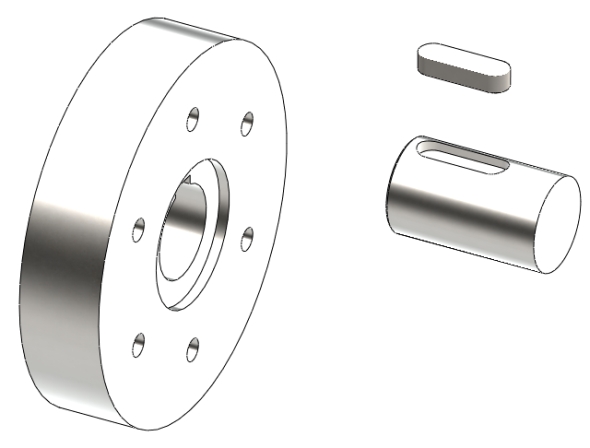

Nyní budeme vytvářet sestavu hřídele s levým kotoučem. Označte válcovou plochu hřídele a válcovou plochu levého kotouče podle obrázku a vyberte příkaz Vazby. Po označení ploch a výběru příkazu se automaticky vytvoří vazba Soustředná. Pozor, zkontrolujte správný směr zarovnání hřídele. Pro změnu zarovnání použijte možnost Zarovnání vazeb.

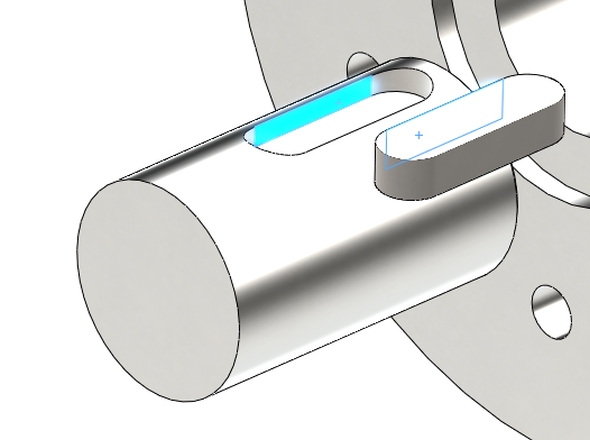

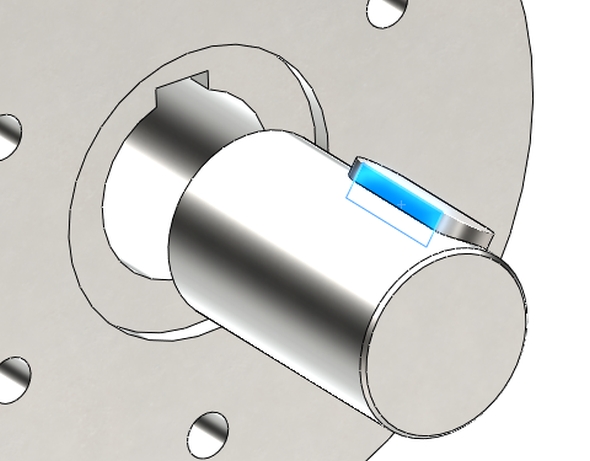

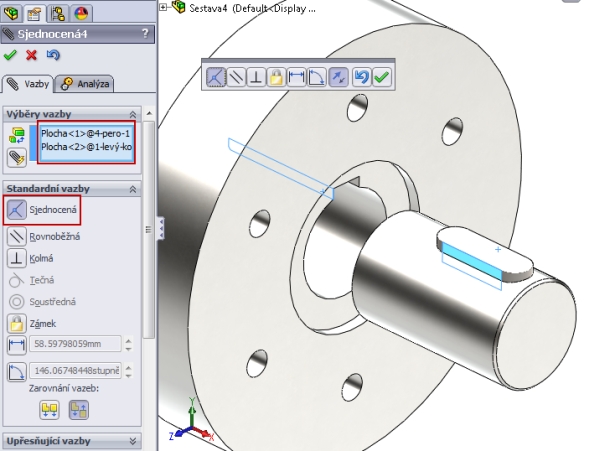

Označte boční plochu těsného pera a držte klávesu Ctrl.

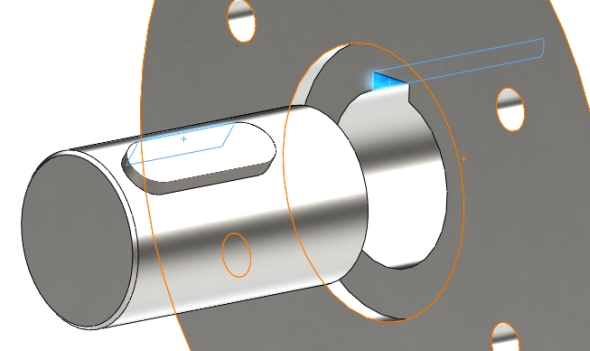

Označte boční stranu drážky pro pero na levém kotouči a vyberte příkaz Vazby.

Dojde k vytvoření Sjednocené vazby.

Pokračujte výběrem čelní strany levého kotouče a čelní strany hřídele. V tomto případě vyberte vazbu Vzdálenost a nastavte hodnotu vzdálenosti na dva milimetry.

Vložte do sestavy model pravého kotouče.

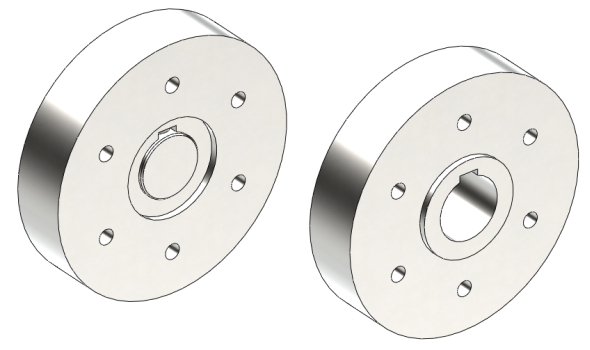

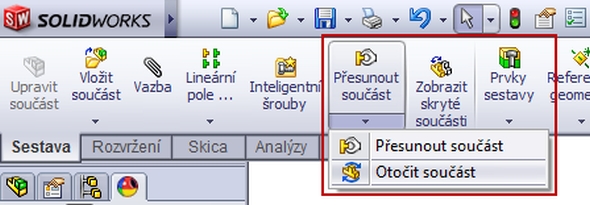

Vyberte příkaz Otočit součást a natočte součást tak, aby k sobě alespoň přibližně přiléhala čela kotoučů.

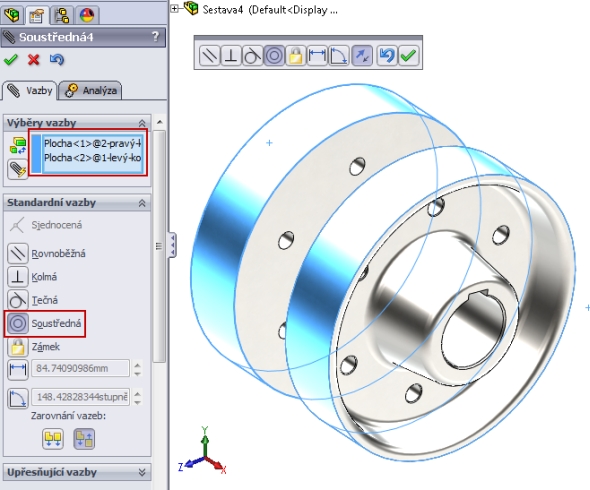

Označte válcové plochy levého a pravého kotouče a vyberte příkaz Vazby. Zkontrolujte, zda je vybrána vazba Soustředná a potvrďte vazbu.

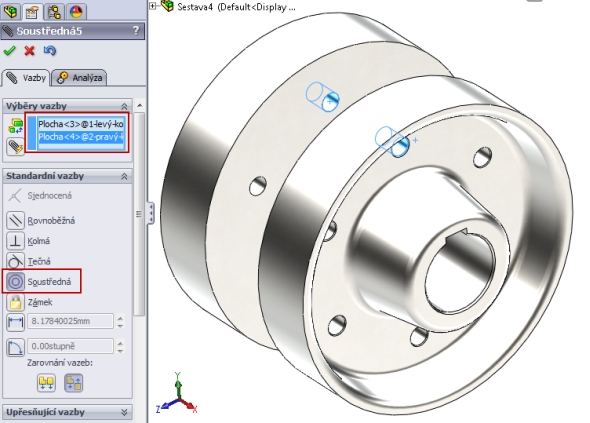

Dále pomocí vazby soustředná zarovnejte protilehlé otvory obou kotoučů podle uvedeného obrázku.

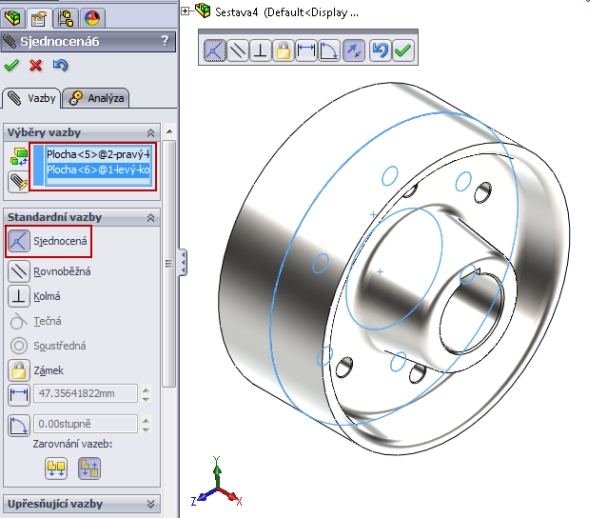

Pomocí vazby Sjednocená sjednoťte čela kotoučů.

Vložte do sestavy model těsného pera a hřídele. Vytvořte tři vazby pro sjednocení pera s hřídelí, tak jak je uvedeno v postupu na začátku příspěvku.

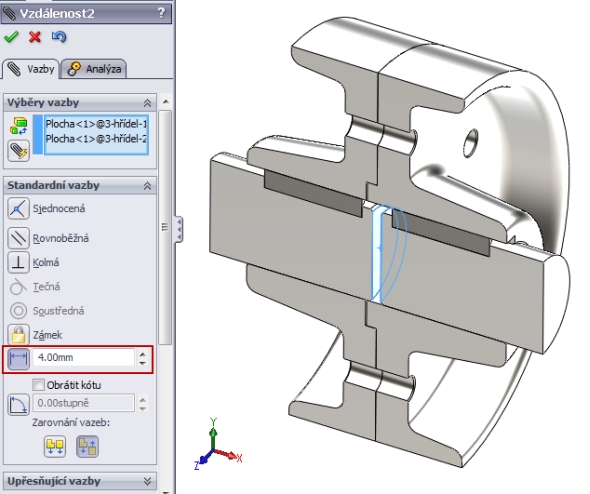

Vytvořte řez modelem sestavy kotoučové spojky a vytvořte vazbu pro sjednocení druhé hřídele s celou sestavou. Pro sjednocení použijte vazbu Vzdálenost. Vybranými plochami jsou čelní plochy hřídelí a vzdálenost mezi nimi volte čtyři milimetry.

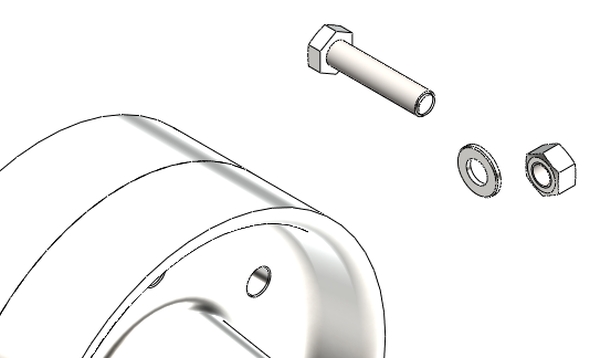

Vložte do sestavy šroub, matici a podložku.

Pomocí vazby Sjednocená sjednoťte dosedací plochu hlavy šroubu s plochou kotouče.

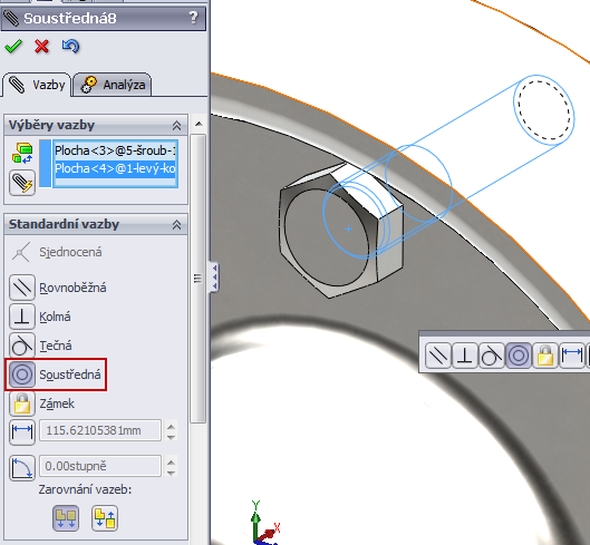

Vazbou Soustředná upevněte šroub do díry.

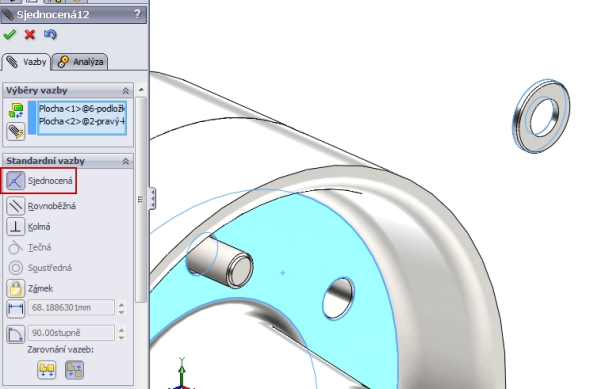

Sjednocením vytvořte vazbu pro čelní plochu pravého kotouče a podložky.

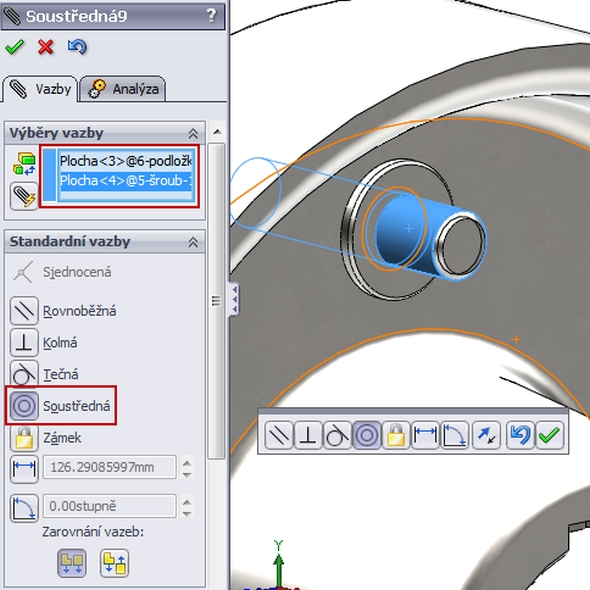

Upevněte podložku na šroub pomocí vazby Soustředná.

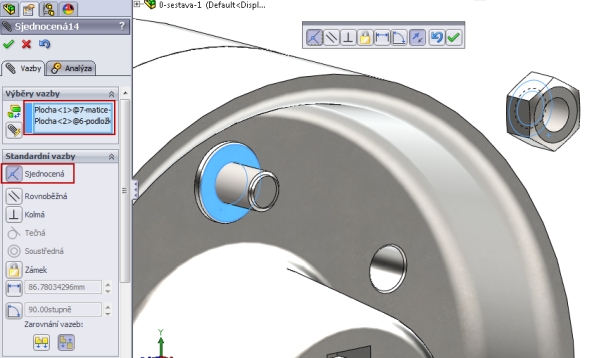

Vytvořte Sjednocenou vazbu čelní plochy podložky s čelní plochou matice.

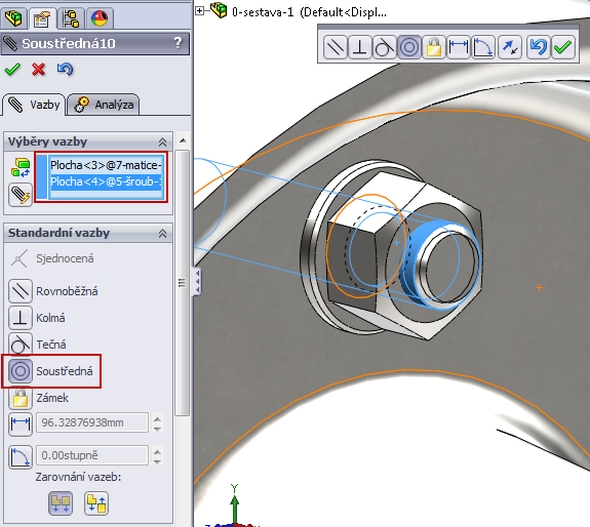

Vytvořte Soustřednou vazbu mezi maticí a šroubem.

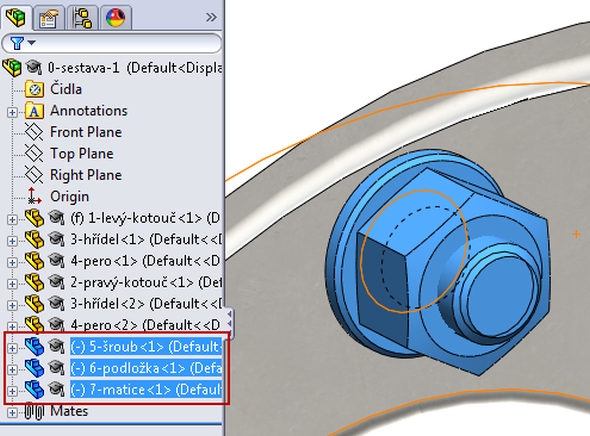

Vyberte šroub, matici a podložku ve stromové historii nebo jejich označením v sestavě.

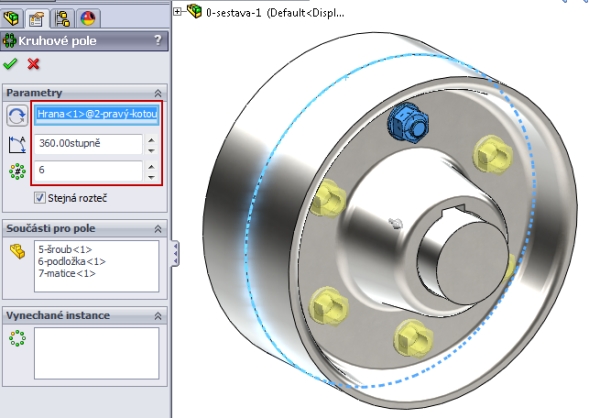

Vyberte příkaz Kruhové pole. Zvolte počet instancí šest a označte jakoukoliv kruhovou hranu na sestavě kotoučové spojky.

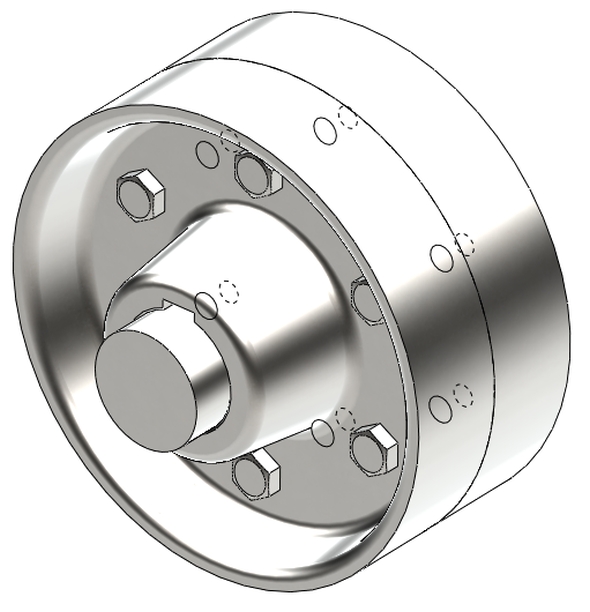

Sestava kotoučové spojky je hotová.

Renderovaný snímek kotoučové spojky v aplikaci PhotoView360.
