Kótování: Inteligentní kóta v kontextovém panelu nástrojů

    / 22. 12. 2017

3-Mujsolidworks-novinky-automaticky-vlozit-kotu-SOLIDWORKS-2018

Některé entity lze kótovat díky nové funkci Automaticky vložit kótu, která je umístěna mezi ostatními příkazy v kontextovém panelu nástrojů. Tato novinka v SOLIDWORKSu 2018 může zefektivnit kótování, protože tímto způsobem kótování bylo dosud nutné nejprve vybrat entity a poté je kótovat pomocí nástroje Inteligentní kóta (výběr příkazu přes CommandMnanager → Skica, Panel zkratek – klávesa S nebo gesto myši).

Nástroj Automaticky vložit kótu automaticky vkládá kóty vhodného typu podle entit skici a podporuje následující entity nebo výběr entit (s klávesou Ctrl):

  • čára → lineární kóta,
  • oblouk → radiální kóta,
  • kružnice → kóta průměru,
  • dvě čáry pod úhlem → úhlová kóta mezi entitami,
  • dvě rovnoběžné čáry → lineární kóta mezi entitami,
  • oblouk nebo kružnice a čára → lineární kóta mezi čárou a středovým bodem,
  • bod a čára → lineární kóta mezi čárou a bodem,
  • oblouk nebo kružnice a bod → lineární kóta mezi bodem a středovým bodem,
  • oblouk/oblouk nebo kružnice/kružnice nebo jejich kombinace → lineární kóta mezi středovými body.



Postup automatického vložení kót

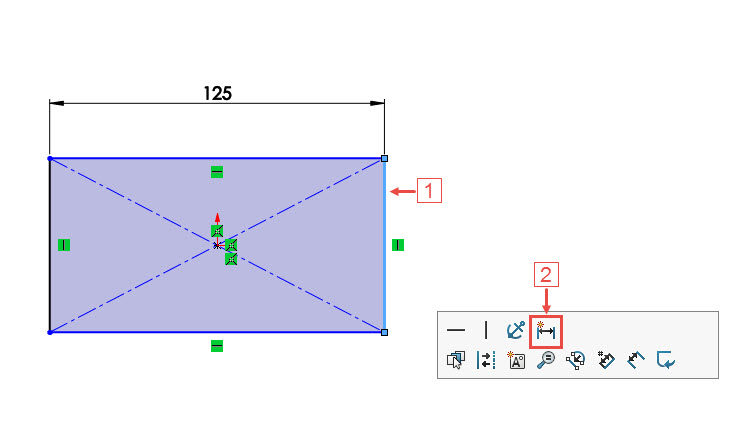

  1. Vyberte entitu (1) nebo sadu entit (pro hromadný výběr použijte klávesu Ctrl).
  2. Z kontextového panelu nástrojů vyberte příkaz Automaticky vložit kótu (2).
  3. V okně Upravit změňte hodnotu kóty.
  4. Potvrďte zadání tlačítkem Enter nebo potvrzovacím tlačítkem.

1-Mujsolidworks-novinky-automaticky-vlozit-kotu-SOLIDWORKS-2018

Tip: Nástroj Inteligentní kóta v místní nabídce již neumožňuje předvýběr, tak jako tomu bylo v předchozích verzích SOLIDWORKSu. Chcete-li do výběru přidat kótu, použijte funkci Automaticky vložit kótu v místní nabídce.
