Model Mania 2018: Ověření návrhu pevnostní analýzou

    / 15. 2. 2018

101-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

Posledním úkolem soutěžního zadání Model Mania 2018 byla pevnostní analýza upraveného modelu. Podívejte se na návod, jak lze rychle ověřit záměr návrhu prostřednictvím nástroje SOLIDWORKS SimulationXpress.

Pevnostní analýza vychází ze zadání výkresu, kde je uvedený směr a velikost působící síly. Podívejte se na výkres, jaké okrajové podmínky je nutné do záměru návrhu zahrnout.

Postup provedení pevnostní analýzy

Otevřete si model MM-2018-F2.SLDPRT.

Z nabídky NástrojeProdukty Xpress vyberte nástroj SimulationXpress.

Tip: Pokud nemáte tento produkt aktivovaný, postupujte podle našeho návodu Jak spustit a zaregistrovat produkty Xpress.

80-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

V pravém panelu se zobrazí průvodce SOLIDWORKS SimulationXpress. Průvodce simulací zahájíte tlačítkem Další.

81-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

V následujícím panelu vyberte tlačítko Přidat uchycení.

82-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

PropertyManageru Uchycení vyberte do pole Norma (Fixní geometrie) válcové plochy, za které bude součást uchycena (bude v nich vetknuta). Výběr dokončete potvrzovacím tlačítkem.

83-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

V průvodci simulací pokračujte tlačítkem Další.

84-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

Druhým krokem je definice zatěžující síly. Vyberte tlačítko Přidat sílu.

85-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

PropertyManageru Síla:

  • vyberte do pole Síla plochu označenou červenou šipkou (1),
  • vyberte možnost Vybraný směr (2) a stiskněte černou šipku v levém horním rohu grafické plochy (3),
  • jakmile se rozbalí FeatureManager, vyberte rovinu Horní (4),
  • do pole Síla zadejte velikost zatěžující síly 10 000 N a zkontrolujte směr zatěžující síly (5).

86-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

Zkontrolujte v náhledu směr zatěžující síly (fialová šipka) a dokončete definici potvrzovacím tlačítkem.

V průvodci simulací pokračujte tlačítkem Další.

84-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

Vzhledem k tomu, že je již materiál zadaný z modelování první fáze (obyčejná uhlíková ocel s mezí kluzu 220 MPa), pokračujte v průvodci tlačítkem Další.

88-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

Pokračujte tlačítkem Spustit simulaci.

89-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

Na pozadí se spustí průběh simulace a za nedlouho můžete vidět průběh simulace zatížení. Zkontrolujte vizuálně, zda simulace probíhá podle předpokladů.

90-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

Pokud se deformuje díl podle očekávání, pokračujte v průvodci simulací tlačítkem Ano, pokračovat.

91-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

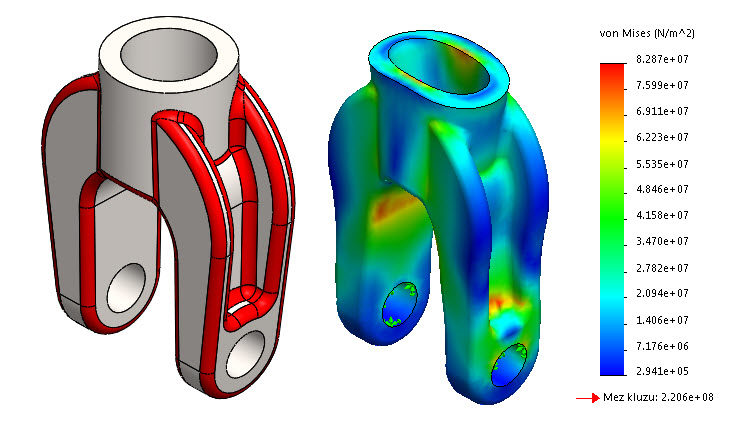

Výsledky simulace si můžete prohlédnout stisknutím tlačítek Zobrazit napětí von Mises nebo…

92-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

Zobrazit posunutím.

93-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

Podle zadaných parametrů je nejnižším koeficientem bezpečnosti nalezeném v modelu 2.66.

Prostřednictvím tlačítek Přehrát animaci si můžete přehrát, jak se součást bude deformovat a podle barevné textury sledovat kritická místa.
