Model Mania 2018: Postup modelování #2

    / 13. 2. 2018

201-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

Druhou částí soutěžního zadání Model Mania 2018 byla úprava modelu podle změn ve výkresové dokumentaci. Podívejte se na návod, jak efektivně provést změny na modelu.

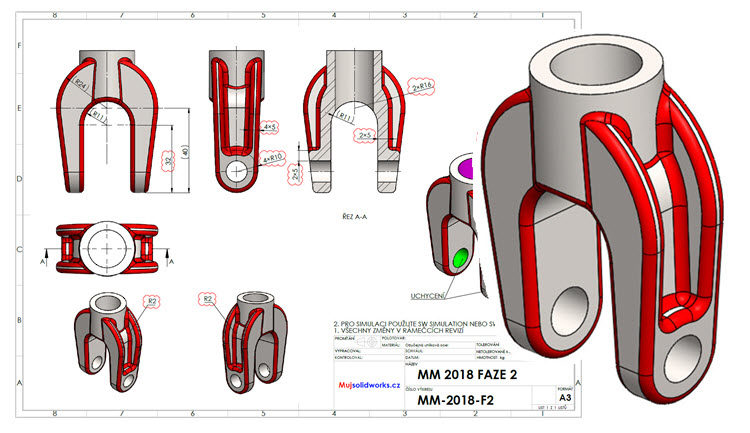

Úpravy soutěžního modelu vycházejí z výkresové dokumentace, ve které jsou změny zaznačeny v rámečcích revizí. Podívejte se na výkres, jaké změny je nutné v modelu udělat.

Postup provedení změn modelu

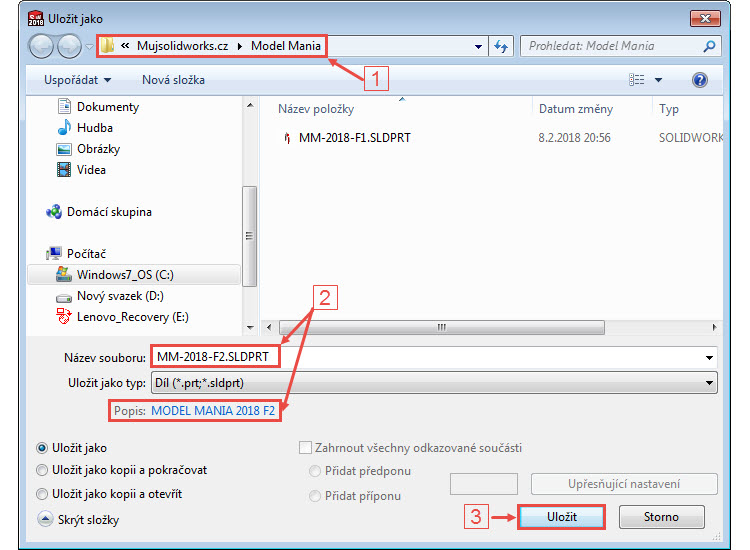

Otevřete si model MM-2018-F1.SLDPRT a uložte jej pod novým názvem MM-2018-F2.SLDPRT (1). Do pole Popis uveďte text MODEL MANIA 2018 F2 (2). Dokončete uložení dokumentu tlačítkem Uložit (3).

60-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

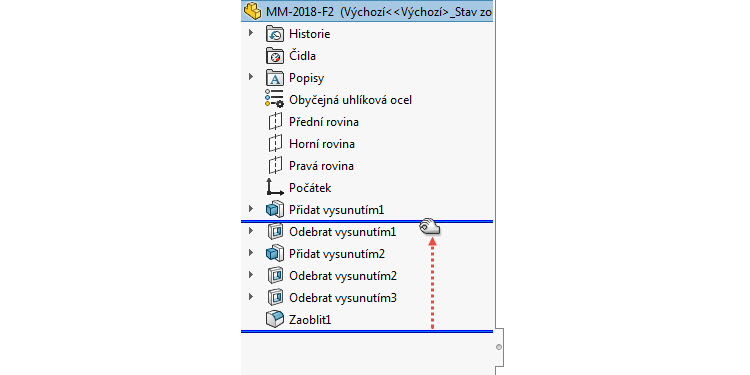

Ve FeatureManageru vyberte modrou vodorovnou linku a tažením ji přesuňte pod prvek Přidat vysunutím1.

61-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

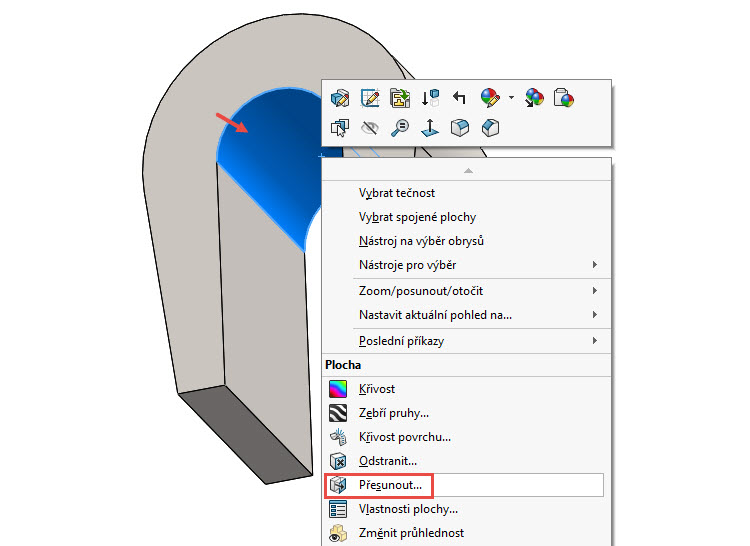

Klikněte pravým tlačítkem na plochu označenou červenou šipkou, v kontextové nabídce rozbalte všechny dostupné příkazy a vyberte prvek Přesunout…

62-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

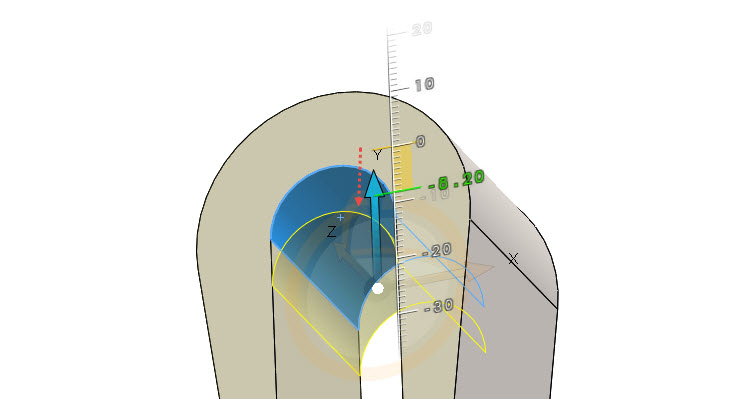

V grafické ploše vyberte modrou šipku a tažením snižte plochu o 8 mm.

63-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

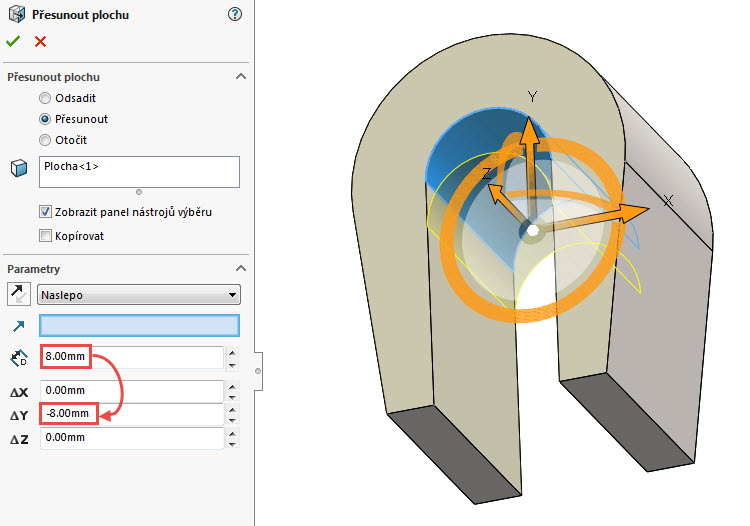

Tip: Přesnou vzdálenost upravte prostřednictvím numerické klávesnice zápisem do pole Parametry.

64-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

Dokončete přesunutí plochy potvrzovacím tlačítkem.

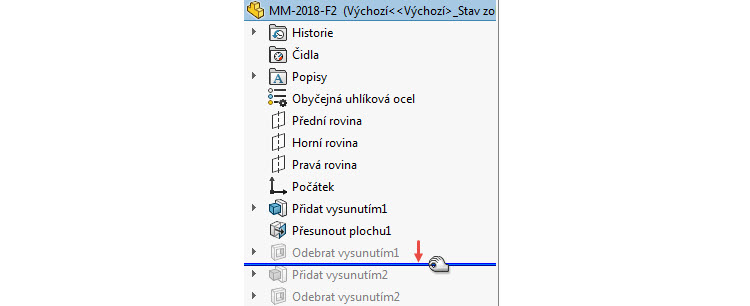

Vyberte modrou vodorovnou linku a přesuňte ji tažením pod prvek Odebrání vysunutím1.

65-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

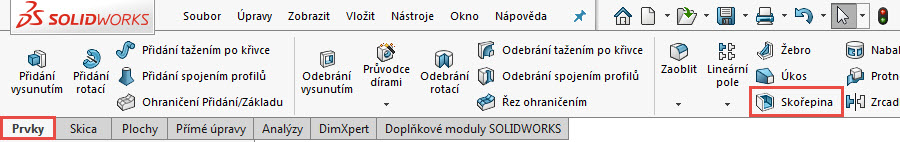

Ze záložky Prvky vyberte příkaz Skořepina.

66-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

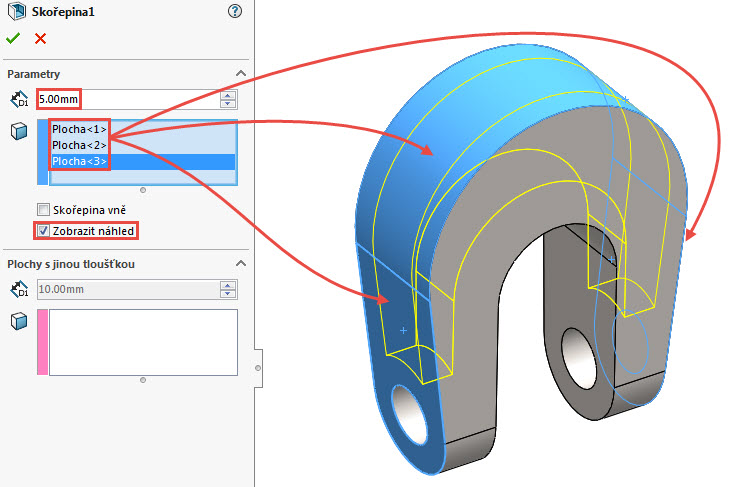

PropertyManageru Skořepina1:

  • zadejte tloušťku 5 mm,
  • vyberte plochy označené červenými šipkami,
  • vyberte možnost Zobrazit náhled.

67-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

Zkontrolujte náhled a dokončete skořepinu potvrzovacím tlačítkem. Uložte dokument (Ctrl + S).

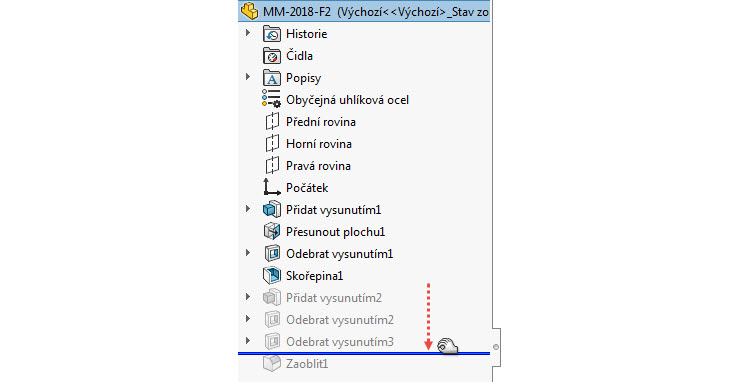

Vyberte modrou vodorovnou linku a přesuňte ji tažením pod prvek Odebrání vysunutím3.

68-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

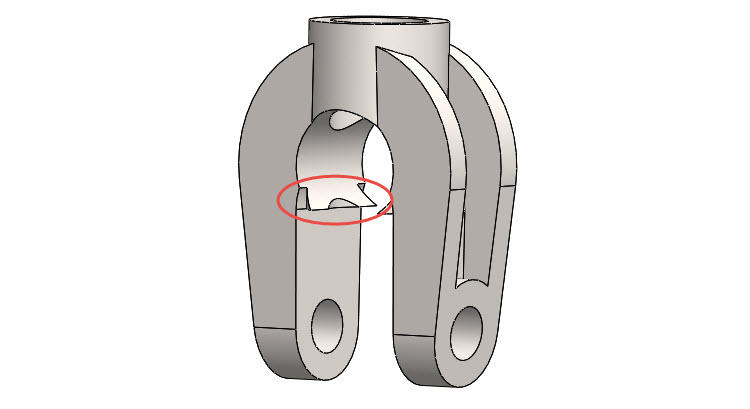

V grafické ploše můžete sledovat chybu způsobenou nevhodným postupem modelováním (chronologickým sledem vzniku jednotlivých prvků).

69-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

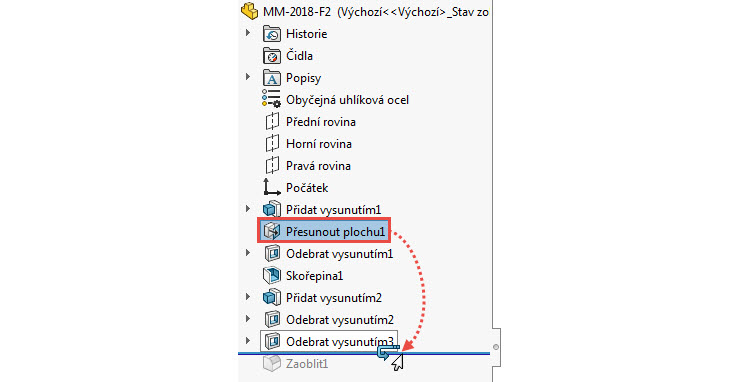

Vzhledem k pořadí prvků je možné přesunout prvek Přesunout plochu1, který nemá žádné reference k prvkům, které po něm následují. Vyberte prvek Přesunout plochu1 a tažením jej přesuňte pod prvek Odebrat vysunutím 3.

70-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

V grafické ploše si můžete všimnout, že se aktualizoval model a nemá žádné chyby, jelikož je v tuto chvíli pořadí prvků konzistentní.

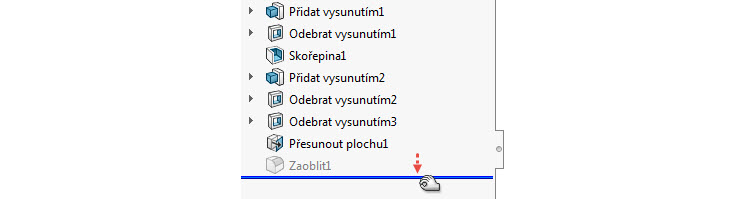

Vyberte ve FeatureManageru modrou vodorovnou linku a přesuňte ji za poslední prvek Zaoblit1.

71-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

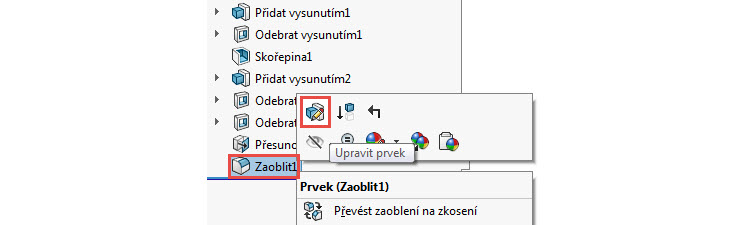

Na modelu v tuto chvíli chybí aktualizovat výběr ploch k zaoblení. Klikněte pravým tlačítkem na prvek Zaoblit1 a z kontextového panelu nástrojů vyberte tlačítko Upravit prvek.

72-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

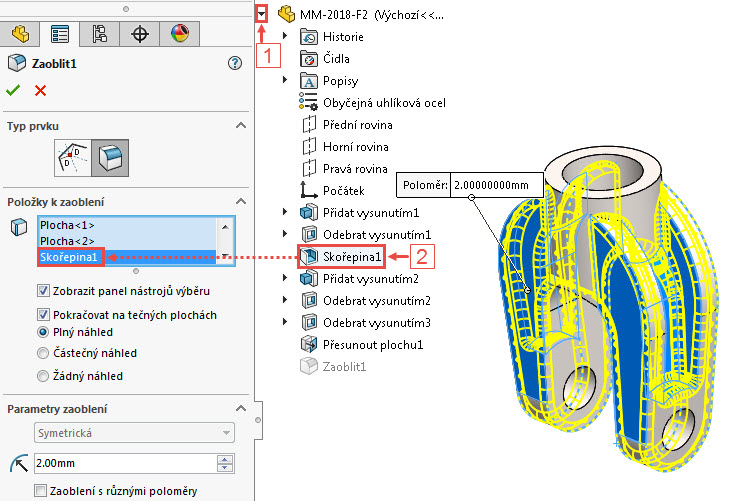

Poslední úprava modelu spočívá ve výběru ploch, které vznikly po vytvoření skořepiny. Efektivní a rychlý způsob, jak označit plochy pro zaoblení, je výběr prvku Skořepina1. Klikněte na malou černou šipku v levém horním rohu grafické plochy (1), kterou rozbalíte strom FeatureManager a vyberte prvek Skořepina1 (2). V grafickém náhledu můžete vidět, že se automaticky vybraly plochy k zaoblení.

73-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

Zkontrolujte náhled a dokončete úpravy potvrzovacím tlačítkem.

74-SolidWorks-World-2018-Model-Mania-postup-tutorial-navod

Tip: Pokud se model nezobrazuje správně, zejména barevné rozlišení zaoblených ploch, aktualizujte soubor klávesovou zkratkou Ctrl + Q.

Pokud máte provedené úpravy, pokračujte pevnostní analýzou.
