Model Mania 2018: Soutěžní zadání

    / 7. 2. 2018

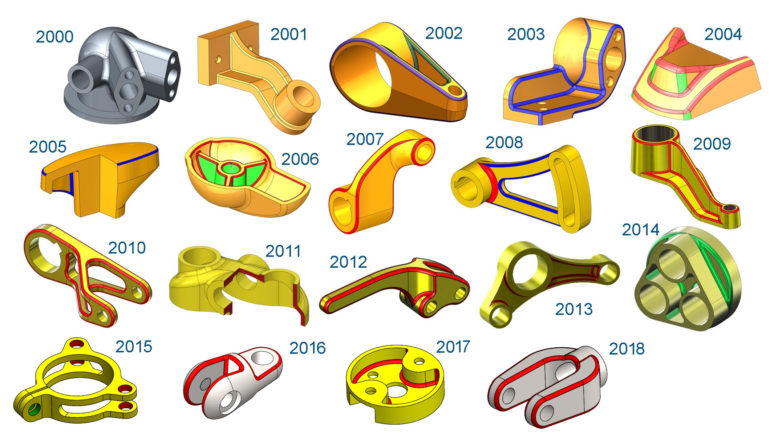

3-model-mania-zadani-2018

Soutěžním úkolem Model Manie na setkání SOLIDWORKS WORLD 2018 v Los Angeles bylo vymodelovat součást, provést patřičné úpravy a výsledný model podrobit pevnostní analýze. Zkuste zpracovat soutěžní úkol podle výkresové dokumentace.

V první části soutěže bylo úkolem zpracovat model podle výkresu.

1-model-mania-zadani-2018

Druhá část soutěže se skládala z úprav modelu a pevnostní analýzy. Simulaci proveďte v modulu SOLIDWORKS Simulation nebo v SOLIDWORKS SimulationXpress – tento modul je dostupný i ve studijní verzi a v SOLIDWORKSu Standard.

2-model-mania-zadani-2018

Pokud si nebudete vědět rady, podle našeho návodu krok za krokem.

PŘEČTĚTE SI TAKÉ
KOMENTÁŘE K ČLÁNKU ( 3 )
  • Profile photo of atonal atonal píše: 14. 2. 2018 (13:33)  ǀ  Odpovědět

    zdravím Vas, zajímal by mě zamýšlný způsob výroby tohoto dílu, mužete navrhnout?

    • Profile photo of Marek Pagáč Marek Pagáč píše: 15. 2. 2018 (13:10)  ǀ  Odpovědět

      Dobrý den. Ve skutečnosti se jedná o cvičný model a neuvažuje se o jeho výrobě. Z mého pohledu by se však pravděpodobně jednalo o odlévání. Samozřejmě však do toho vstupuje několik faktorů, jako je například počet vyráběných kusů, výrobní přesnost atd.

  • Profile photo of atonal atonal píše: 16. 2. 2018 (9:16)  ǀ  Odpovědět

    dobrý den,
    děkuji za reakci, mě šlo o to, že v případě slévárenské výroby je takový model nepoužitelný a je nutné jej celý předělat.
    pak Vám i pevnostní výpočty mohou vycházet jinak
