Model Mania: Zadání soutěže z roku 2005

    / 29. 12. 2014

53-SolidWorks-Model-Mania-postup-tutorial-2005

Podle zadaného výkresu se pokuste zpracovat model v SolidWorksu. Při modelování dodržujte logický sled na sebe navazujících příkazů.

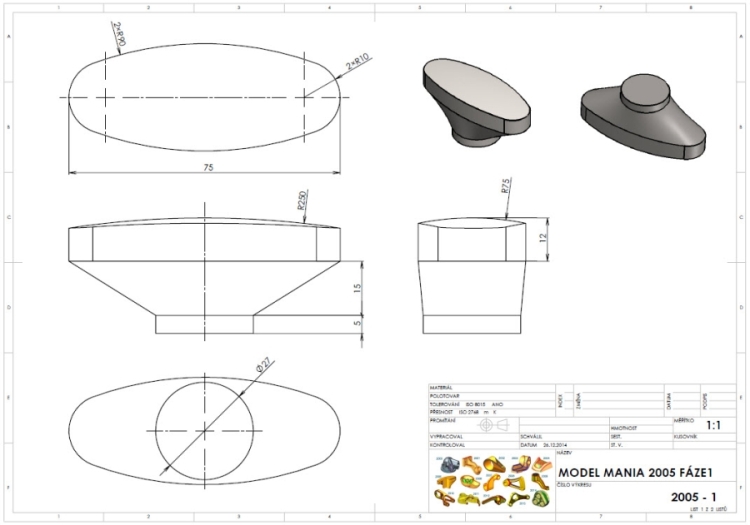

V první fázi soutěže je úkolem zpracovat model podle výkresové dokumentace. Uvedená součást není příliš tvarově komplikovaná a při tvorbě modelu můžete využít několika způsobů.

1-SolidWorks-zadani-Model-Mania-2005

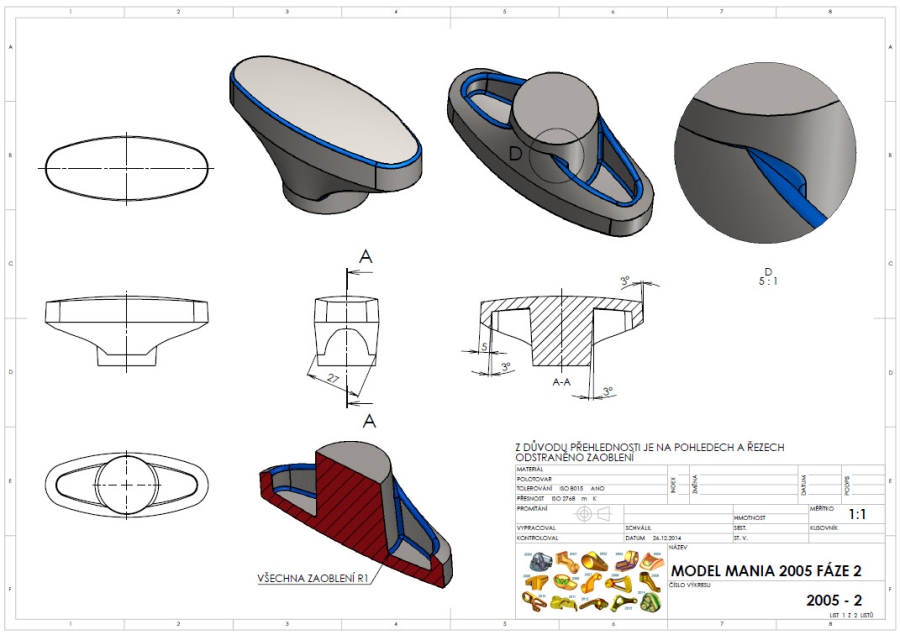

Ve druhé fázi soutěže je úkolem změnit tvar modelu podle druhého výkresu. Jedná se o několik konstrukčních změn a jejich rychlé provedení se odvíjí od postupu modelování dílu v první fázi.

2-SolidWorks-zadani-Model-Mania-2005

Do komentáře na konci článku uveďte, jak dlouho vám trvalo zpracování první a druhé fáze a porovnejte si své zkušenosti a rychlost zpracování zadání s ostatními čtenáři.

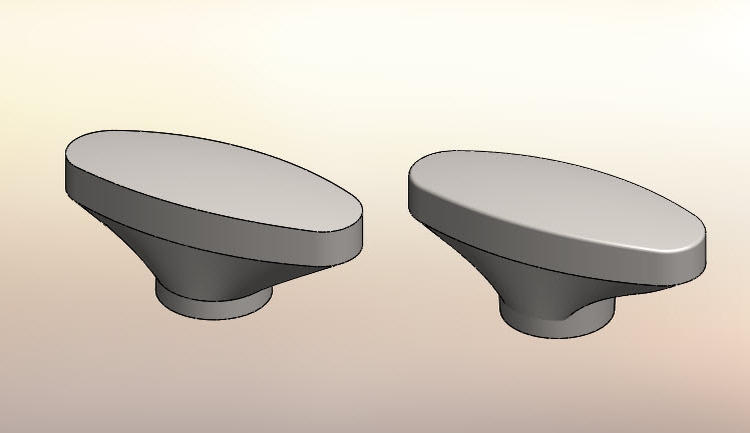

52-SolidWorks-Model-Mania-postup-tutorial-2005

Autorovi tohoto příspěvku zabrala konstrukce prvního modelu osm minut a změna modelu podle druhého výkresu přibližně tři minuty.
