Obálky sestav: Vytváření a změny nastavení obálek

    / 18. 11. 2015

11-SolidWorks-envelope-obalky-sestavy

Definovat součást jako obálku lze při jejím vkládání do sestavy nebo u součásti, která je již v sestavě vložená. Pojďme se společně podívat, jak na to.

Vytvoření obálky při vložení součásti

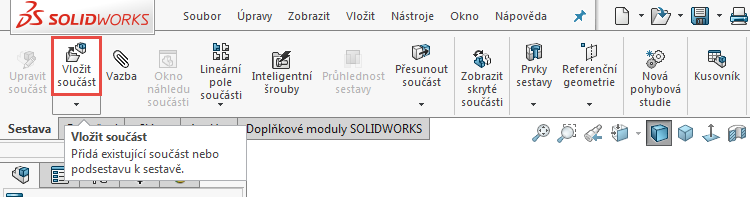

V sestavě v CommandManageru klikněte na příkaz Vložit součásti nebo v nabídce Vložit > Součást > existující díl/sestavu.

3-SolidWorks-envelope-obalky-sestavy

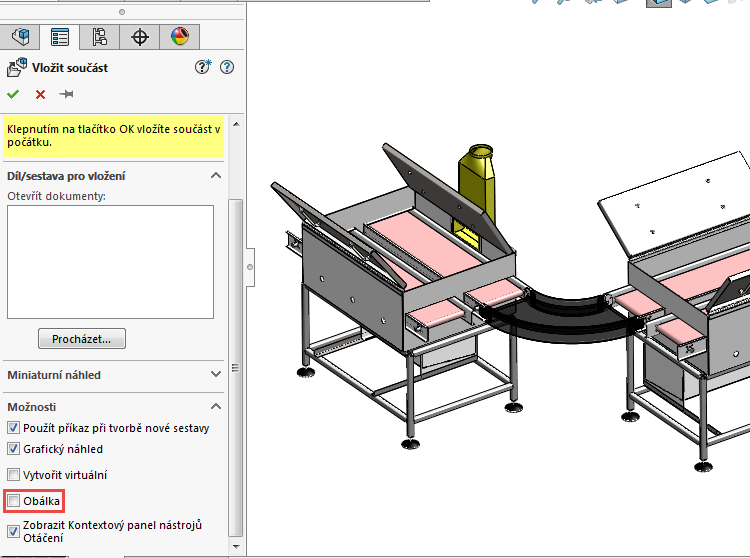

Ve správci PropertyManager vyberte v položce možnosti Obálka.

4-SolidWorks-envelope-obalky-sestavy

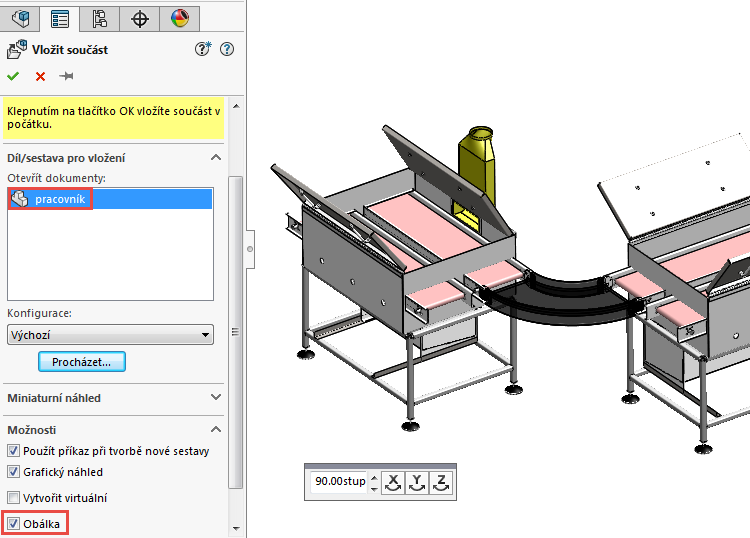

V nabídce Díl/sestava pro vložení vyberte díl nebo sestavu ze seznamu nebo je vyhledejte.

5-SolidWorks-envelope-obalky-sestavy

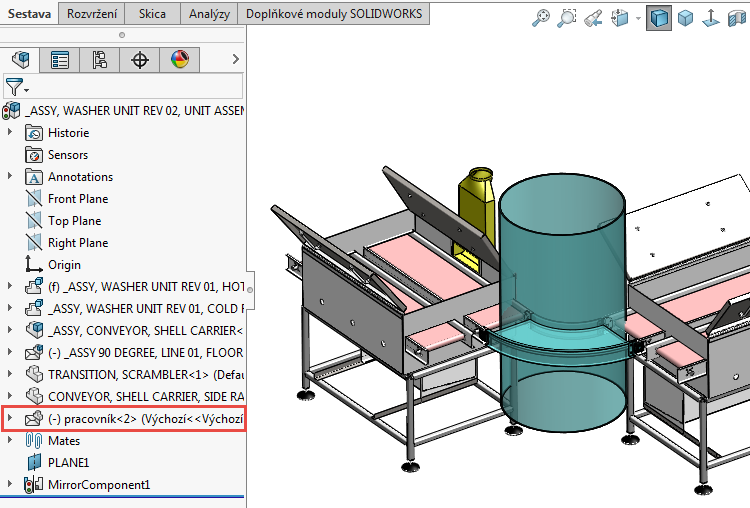

Klepněte v grafické ploše na místo, kam chcete součást umístit. Bude mít průhlednou modrou barvu a ve FeatureManageru poznáte součást vloženou jako obálku tak, že obsahuje symbol obálky. Tuto součást můžete spojit s vazbami, jako běžný díl s jinými součástmi (podsestavami) v sestavě.

6-SolidWorks-envelope-obalky-sestavy

Vytvoření obálky ze součásti

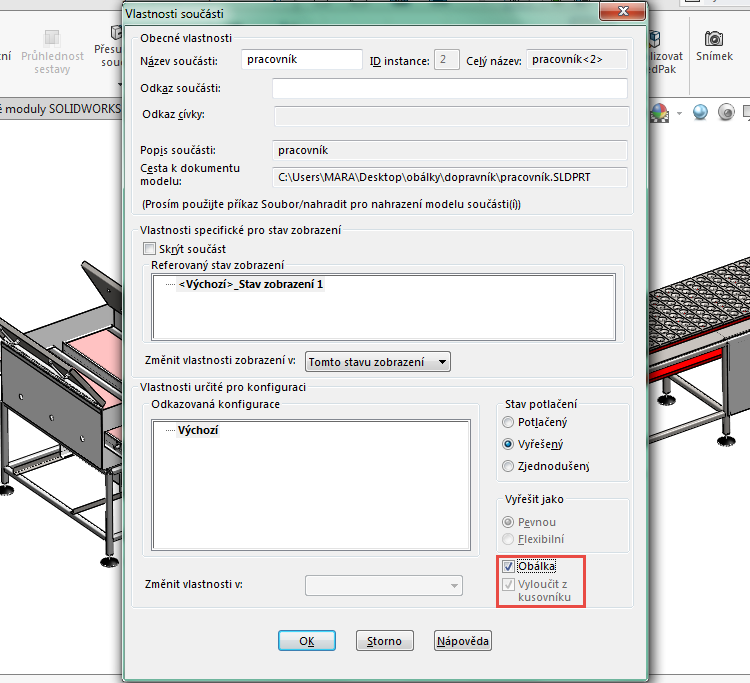

V sestavě klikněte na součást pravým tlačítkem a vyberte možnost Vlastnosti součásti. V dialogovém okně vyberte možnost Obálka. Současně se aktivujte možnost Nezahrnovat do kusovníku, neboť obálky nejsou nikdy zahrnuty do kusovníku.

8-SolidWorks-envelope-obalky-sestavy

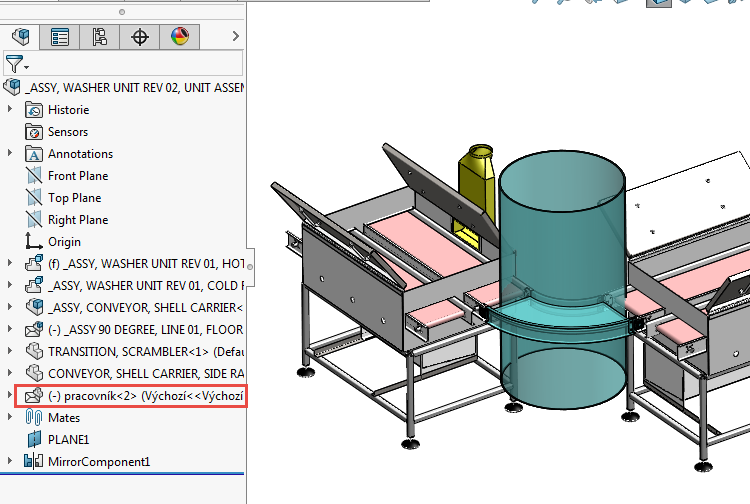

Potvrďte tlačítkem OK. Součást změní barvu na průhledně modrou a u položky ve FeatureManageru se objeví symbol obálky.

9-SolidWorks-envelope-obalky-sestavy

Změna obálek na běžné součásti

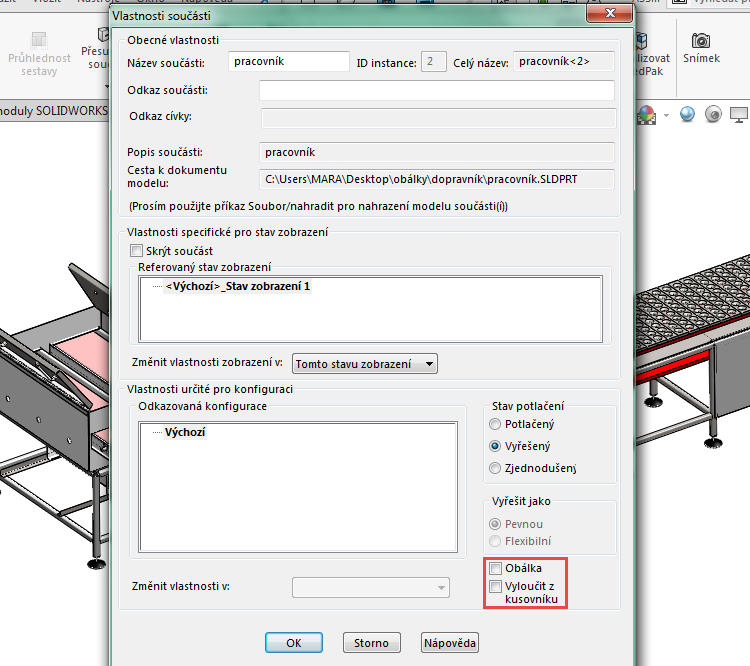

V sestavě klikněte na součást pravým tlačítkem nebo na položku ve FeatureManageru, vyberte možnost Vlastnosti součásti. V pravém dolním rohu dialogového okna zrušte funkci Obálka. Současně se deaktivuje funkce Nezahrnovat do kusovníku. Potvrďte tlačítkem OK.

10-SolidWorks-envelope-obalky-sestavy

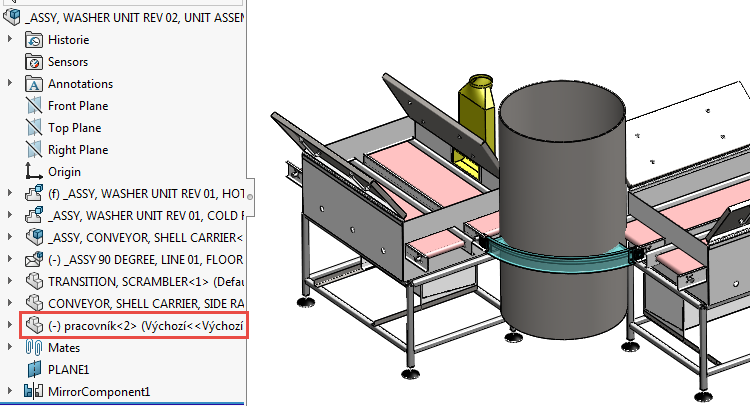

Součást již není obálkou a ve FeatureManageru se u položky nahradil symbol obálky značkou indikující díl nebo podsestavu.

11-SolidWorks-envelope-obalky-sestavy

Skrytí a zobrazení obálek

Všechny obálky v sestavě lze hromadně skrýt nebo zobrazit.

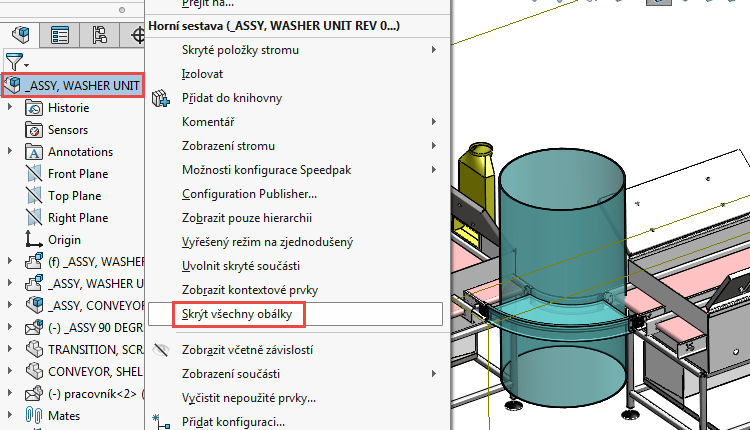

Ve stromu FeatureManageru klikněte pravým tlačítkem na název sestavy v horní úrovni. Vyberte jednu z možností – Skrýt všechny obálky

12-SolidWorks-envelope-obalky-sestavy

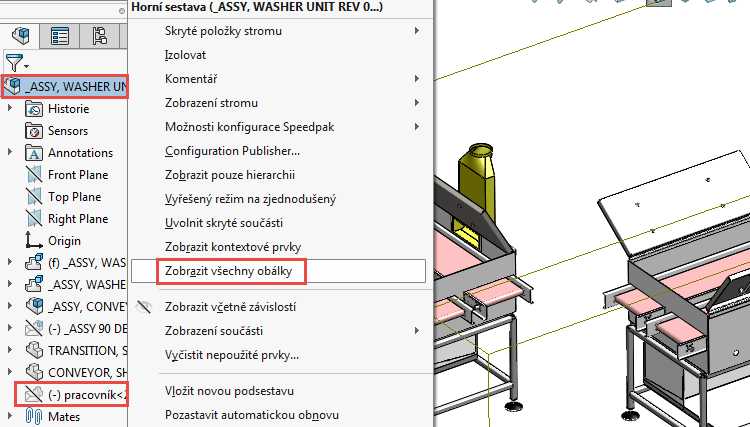

…nebo Zobrazit všechny obálky.

13-SolidWorks-envelope-obalky-sestavy

Tip: Kliknutím pravým tlačítkem na libovolnou podsestavu ve stromové historii a následným výběrem funkce Skrýt všechny obálky nebo Zobrazit všechny obálky lze skrýt nebo zobrazit všechny obálky v rámci dané podsestavy.
