Plechy: Jak vytvořit jazýček s drážkou

    / 18. 12. 2017

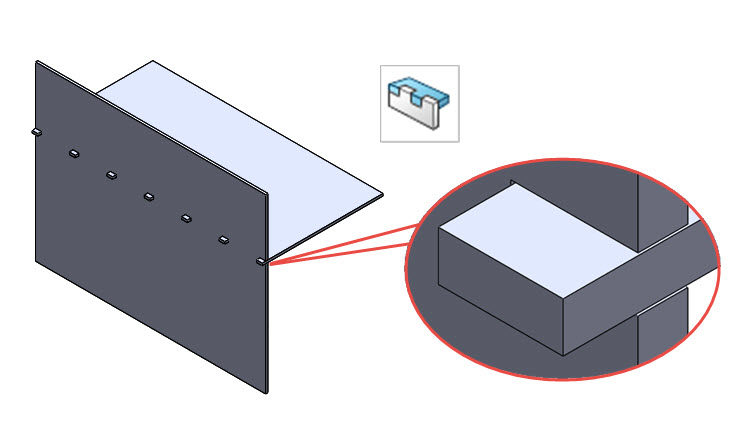

8-Sheet-Metal-plechove-dily-Mujsolidworks-SolidWorks-2018

Novinka v SOLIDWORKSu 2018, funkce Jazýček a drážka, slouží k vytvoření jazýčků na jednom těle a drážek na druhém tele. Pojďme si ukázat, jak při tvorbě postupovat.

SOLIDWORKS umožňuje nastavit vzhled jazýčků a drážek a jejich rozložení na vybraných entitách. Jazýčky a drážky usnadňují vzájemné sesazení vícetělových plechových dílů. Navíc je tato funkce dostupná u všech dílů, nejenom u plechových a lze ji aplikovat na jednotělové a vícetělové díly i na díly v kontextu sestavy.

Podstatou funkce je, že hrany a plochy si musí vzájemně odpovídat. Pokud vyberete hranu pro umístění jazýčků, musíte vybrat odpovídající plochu pro drážku. Tyto hrany a plochy musí být rovinné nebo válcové, nicméně se nemusí vzájemně dotýkat.

Postup vytvoření jazýčku s drážkou

Otevřete si soubor tab_and_slot.SLDPRT ze složky C:\Users\Public\Documents\SOLIDWORKS\SOLIDWORKS 2018\samples\whatsnew\sheet metal (pozn.: písmeno jednotky se může lišit podle toho, na kterém z disků máte nainstalovaný SOLIDWORKS).

1-Sheet-Metal-plechove-dily-Mujsolidworks-SolidWorks-2018

Tip: Zkopírujte si výše uvedenou adresu a vložte ji do příkazového řádku průzkumníku Windows v okně Otevřít. Snadno tak dohledáte soubor k procvičení.

Z nabídky VložitPlechové díly vyberte příkaz Jazýček a drážka.

2-Sheet-Metal-plechove-dily-Mujsolidworks-SolidWorks-2018

Ve správci PropertyManager Jazýček a drážka:

  • v nastavení Rozteč vyberte možnost Stejné odstupy a nastavte počet instancí 7 (1),
  • v části Jazýčky nastavte parametry: Délka na 5 mm (2), Tloušťka na 1 mm (3), Výška upravte na Naslepo (4) a změňte hodnotu Hodnota výšky jazýčku na 5 mm (5); typ hrany ponechejte výchozí (Ostrá hrana; 6).

3-Sheet-Metal-plechove-dily-Mujsolidworks-SolidWorks-2018

Z grafické plochy vyberte:

  • do pole Hrana jazýčku hranu označenou červenou šipkou,

4-Sheet-Metal-plechove-dily-Mujsolidworks-SolidWorks-2018

  • do pole Plocha drážky zadní stranu plechu označenou oranžovou šipkou.

5-Sheet-Metal-plechove-dily-Mujsolidworks-SolidWorks-2018

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.

6-Sheet-Metal-plechove-dily-Mujsolidworks-SolidWorks-2018

Jazýček s drážkou je hotový.

7-Sheet-Metal-plechove-dily-Mujsolidworks-SolidWorks-2018
