Lokální řezy ve výkresech

    / 4. 1. 2018

5-SOLIDWORKS-2018-lokalni-rez-mistni-rez-vykres-novinky

Nástroj Lokální řez doznal v SOLIDWORKSu 2018 významného vylepšení. Pojďme se podívat, v jakých případech jej v pohledech výkresů použijete.

Lokální neboli místní řez se v pohledu výkresu zobrazuje tenkou nepravidelnou čarou a užívá se nejčastěji k zobrazení prvku, který zasahuje jen do části předmětu. Typickým příkladem je zobrazení díry se závitem v řezu na čele hřídele. V těchto případech by bylo zbytečné dělat řez úplný.

V SOLIDWORKSu 2018 můžete nově příkaz Lokální řez použít i v:

  • pohledu alternativní polohy,
  • detailním pohledu,
  • řezu.



Lokální řez v pohledu alternativní polohy

8-SOLIDWORKS-2018-lokalni-rez-mistni-rez-vykres-novinky

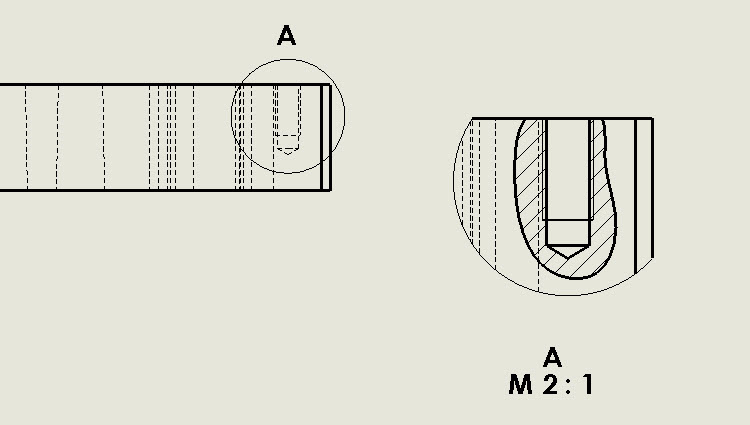

Lokální řez v detailním pohledu

5-SOLIDWORKS-2018-lokalni-rez-mistni-rez-vykres-novinky



Lokální řez v řezu

7-SOLIDWORKS-2018-lokalni-rez-mistni-rez-vykres-novinky



Postup tvorby lokálních řezů

Pokud potřebujete vytvořit lokální řez v pohledu alternativní polohy, detailním pohledu nebo v řezu, postupujte následovně:

Ve vybraném pohledu (například v pohledu detailu) vyberte z panelu CommandManageruZobrazit rozvržení příkaz Lokální řez.

1-SOLIDWORKS-2018-lokalni-rez-mistni-rez-vykres-novinky

Tip: Příkaz najdete i v menu VložitPohled výkresuLokální řez.

2-SOLIDWORKS-2018-lokalni-rez-mistni-rez-vykres-novinky

Nakreslete skicu uzavřeného profilu – například splajnu. V PropertyManageru Lokální řez zadejte potřebné nastavení (definujte hloubku nebo zadejte vzdálenost) a dokončete lokální řez potvrzovacím tlačítkem.

Tip #1: Před dokončením si zobrazte náhled lokálního řezu výběrem volby Náhled PropertyManageru Lokální řez.

4-SOLIDWORKS-2018-lokalni-rez-mistni-rez-vykres-novinky

Tip #2: S ohledem na pravidla technického kreslení je vhodné upravit tloušťku čáry lokálního řezu. Pro rychlou změnu můžete použít kontextový panel po výběru nepravidelné čáry (splajny). Vyberte splajnu (1), v kontextovém panelu klikněte na malou černou šipku vedle tlačítka Tloušťka čáry (2) a z nabídky vyberte potřebnou tloušťku čáry (3).

6-SOLIDWORKS-2018-lokalni-rez-mistni-rez-vykres-novinky
