Postup modelování odšťavňovače #6

    / 24. 5. 2018

104-Mujsolidworks-odstavnovac-navod-postup-tutorial-pro-pokrocile-modelovani-CAD

Modelování odšťavňovače vyžaduje pokročilé znalosti ve skicování a tvorbě prvků. V tomto postupu se naučíte skicovat, ovládat a kótovat splajn, základní práce s plochami a odebrání spojením profilu. Vše je v tomto návodu popsáno krok za krokem.

Pro pokračování v modelování odšťavňovače podle třetího dílu budete potřebovat díl 2018-04-04.SLDPRT, který jste si vymodelovali podle předchozího návrhu. Pokud model nemáte, pokračujte k prvnímu dílu Postup modelování odšťavňovače #1 nebo podle toho, v jaké fázi máte rozpracovaný model.



Otevřete si díl 2018-04-04.SLDPRT.

Abychom mohli použít odebrání spojením profilů, vytvoříme ještě dvě skici, které budou obsahovat bod. I bod totiž může být profilem.



Skicováno horního bodu (Skica6)

Ve FeatureManageru vyberte rovinu Pravá a z kontextového panelu nástrojů vyberte příkaz Načrtnout skicu.

94-Mujsolidworks-odstavnovac-navod-postup-tutorial-pro-pokrocile-modelovani-CAD

Ze záložky Skica vyberte příkaz Bod.

95-Mujsolidworks-odstavnovac-navod-postup-tutorial-pro-pokrocile-modelovani-CAD

Umístěte bod do vrcholu modelu v místě, kde ukazuje červená šipka.

96-Mujsolidworks-odstavnovac-navod-postup-tutorial-pro-pokrocile-modelovani-CAD

Ukončete skicu.



Skicováno horního bodu (Skica7)

Ve FeatureManageru vyberte rovinu Pravá a z kontextového panelu nástrojů vyberte příkaz Načrtnout skicu. Ze záložky Skica vyberte příkaz Bod. Umístěte bod do vrcholu modelu v místě, kde ukazuje červená šipka. Ukončete skicu.

97-Mujsolidworks-odstavnovac-navod-postup-tutorial-pro-pokrocile-modelovani-CAD

Prostřednictvím FeatureManageru skryjte skicu Skica3.

98-Mujsolidworks-odstavnovac-navod-postup-tutorial-pro-pokrocile-modelovani-CAD

Prostřednictvím FeatureManageru skryjte skicu Skica4.

99-Mujsolidworks-odstavnovac-navod-postup-tutorial-pro-pokrocile-modelovani-CAD



Odebrání spojením profilů

Ze záložky Prvky vyberte příkaz Odebrání spojením profilů.

100-Mujsolidworks-odstavnovac-navod-postup-tutorial-pro-pokrocile-modelovani-CAD

PropertyManageru Odebrat spojením profilů:

  • rozbalte FeatureManager malou černou šipkou v levém horním rohu grafické plochy (1),
  • vyberte postupně skici Skica6, Skica5 a Skica7, které představují profily pro odebrání,

101-Mujsolidworks-odstavnovac-navod-postup-tutorial-pro-pokrocile-modelovani-CAD

  • vyberte vodící křivky 3DSkica2 a 3DSkica3.

102-Mujsolidworks-odstavnovac-navod-postup-tutorial-pro-pokrocile-modelovani-CAD

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem (Uložte dokument (Ctrl + S).





Kruhové pole

Ze záložky Prvky vyberte příkaz Kruhové pole.

103-Mujsolidworks-odstavnovac-navod-postup-tutorial-pro-pokrocile-modelovani-CAD

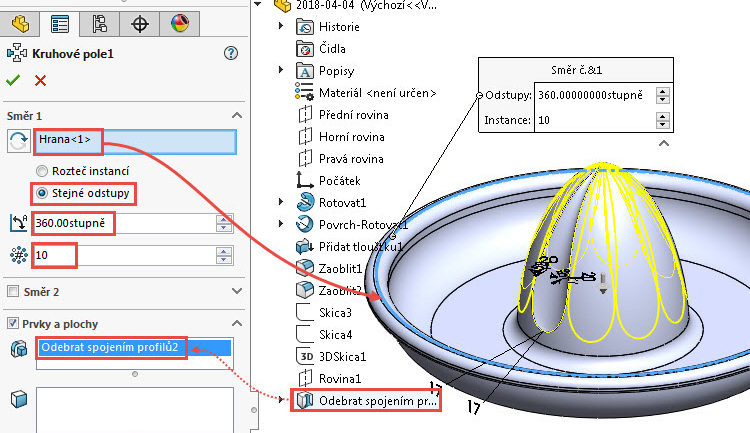

PropertyManageru Kruhové pole1:

  • vyberte kruhovou hranu,
  • vyberte možnost Stejné odstupy,
  • zadejte úhel 360 stupňů,
  • zvolte počet instancí 10,
  • vyberte prvek Odebrat spojením profilů1.

104-Mujsolidworks-odstavnovac-navod-postup-tutorial-pro-pokrocile-modelovani-CAD

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem. Uložte dokument (Ctrl + S).

Vizuálně zkontrolujte model po vytvoření kruhového pole. Následovat bude tvorba drážek pro odtok šťávy a zachytávání jadérek z citrusových plodů.

105-Mujsolidworks-odstavnovac-navod-postup-tutorial-pro-pokrocile-modelovani-CAD

Uložte dokument (Ctrl + S).

Pokračujte v modelování podle dalšího dílu Postup modelování odšťavňovače #7.
