Postup modelování sestavy větráku: Zadání

    / 23. 9. 2018

0-SolidWorks-postup-navod-modelani-vetrak-plechove-dily

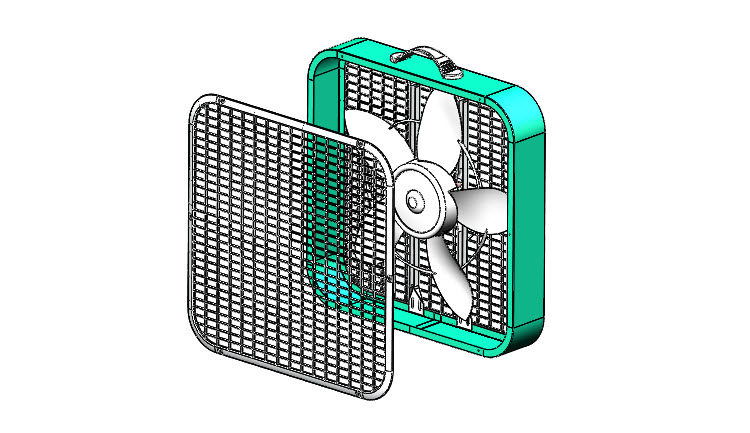

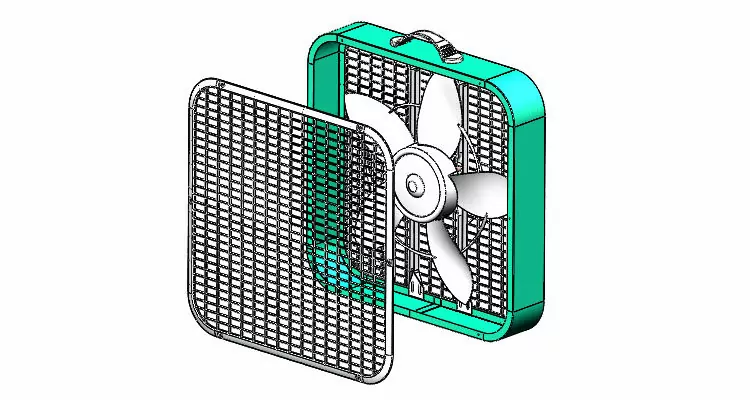

Sestava větráku je velmi zajímavý příklad, na kterém si vyzkoušíte jednoduché i pokročilé techniky modelování. Sestava obsahuje mimo standardní objemové díly i plechové díly, pro jejichž konstrukci v SOLIDWORKSu využijete celou řadu nástrojů. Podívejte se na zadání a vyzkoušejte si postupně vymodelovat všechny díly a následně celou sestavu. S konstrukcí dílů vám pomůžeme prostřednictvím našich návodů s názorným postupem krok za krokem.

Sestavu větráku tvoří následující soubory:

  • Plechová skříň (podsestava)
  • Uložení lopatkového kola (podsestava)
    • Magnet s cívkou – stator (díl)
    • Přední kryt elektromotoru (díl)
    • Zadní kryt elektromotoru (díl)
    • Spínač (díl)
    • Spínací knoflík (díl)
  • Lopatkové kolo (díl)
  • Rotor (díl)
  • Drátěná síť přední (díl)
  • Drátěná síť zadní (díl)
  • Rukojeť (díl)

0-SolidWorks-postup-navod-modelani-vetrak-plechove-dily

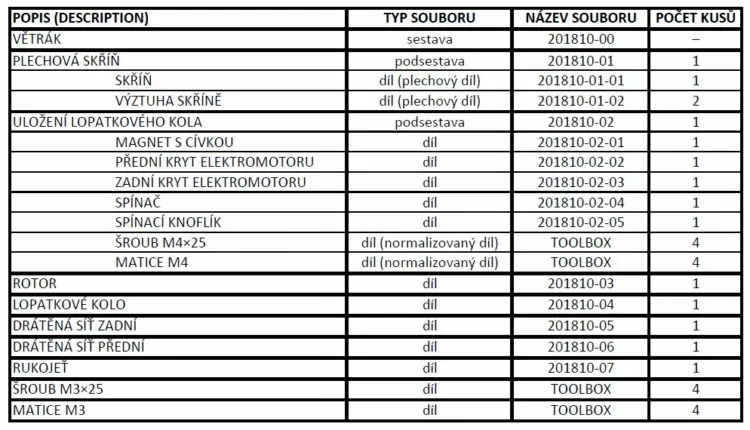

Rozvaha názvů a popisů souborů sestavy

Pro vytvoření sestavy budete potřebovat podsestavy a modely jednotlivých dílů. Pro jejich konstrukci můžete použít naše návody a doporučujeme vám použít názvy souborů (například 201810-01-02), aby byly názvy souborů jedinečné a neměli jste při každém otevírání sestavy problém s načítáním dat. Popis, například PLECHOVÁ SKŘÍŇ, bude uvedený v poli Popis (Description).

1-SolidWorks-postup-navod-modelani-vetrak-plechove-dily



Sestava větráku

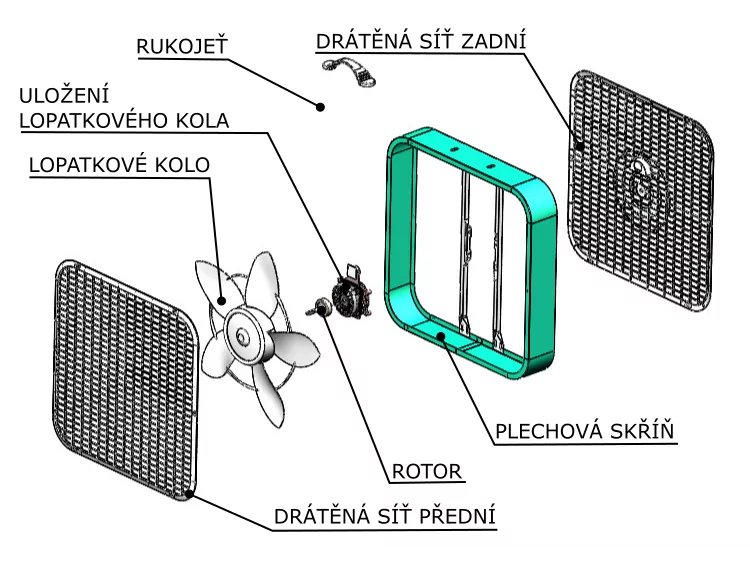

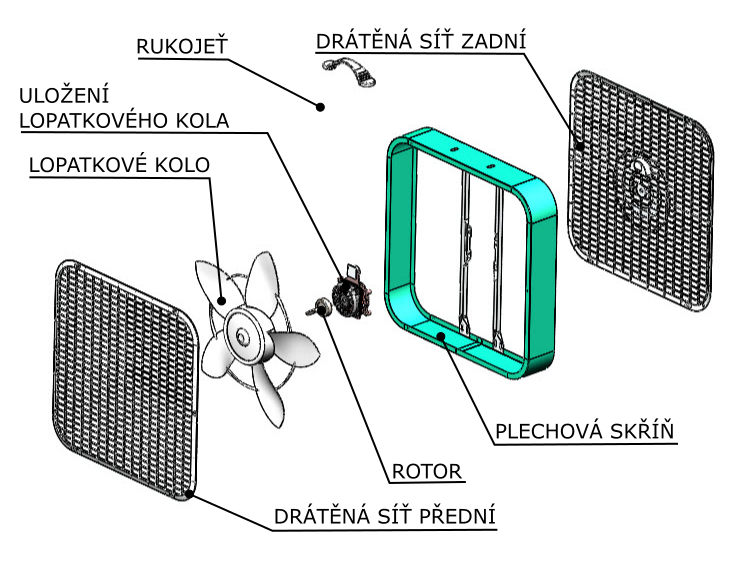

Sestava větráku se skládá ze 7 souborů a normalizovaných dílů (šroubky a matice). Sestavu pak tvoří 2 podsestavy a 5 dílů a všechny soubory jsou zřetelné z rozloženého pohledu sestavy (pohled je zjednodušený a neobsahuje normalizované díly).
2-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-1

Podsestava skříně

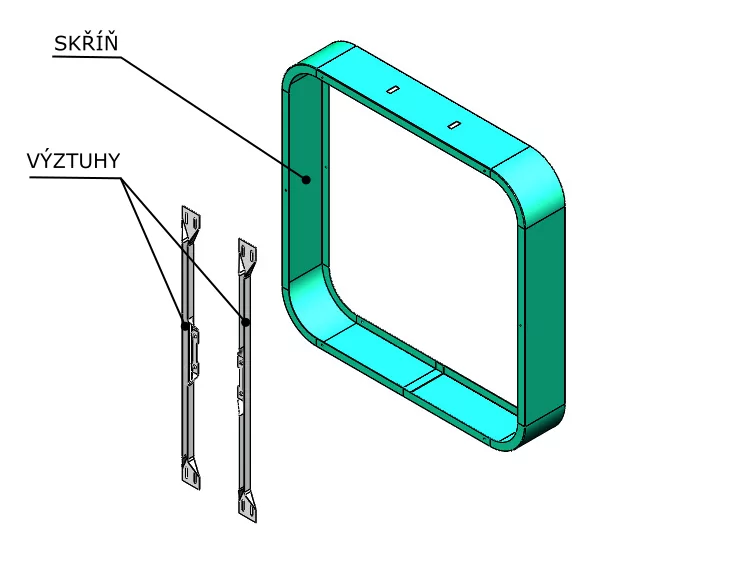

Podsestavu skříně tvoří plechový rám a dvě výztuhy, na které je upevněna podsestava rotoru (elektromotor).

3-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-1

Podsestava uložení lopatkového kola

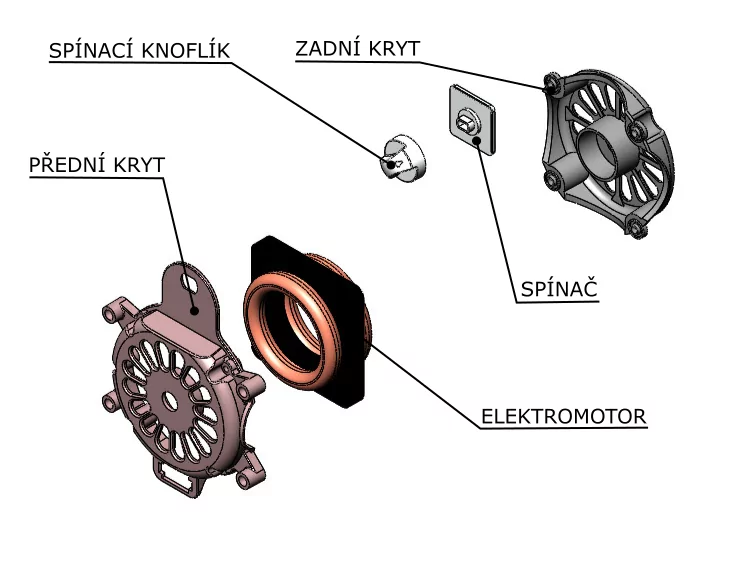

Podsestavu statoru tvoří magnet s cívkou, přední a zadní kryt, spínač a spínací knoflík.

4-SolidWorks-postup-navod-modelani-vetrak-plechove-dily-1

Pokud si chcete vymodelovat sestavu větráku, vymodelujte si první podsestavu skříně, kterou tvoří plechová skříň a dvě stejné výztuhy. Oba modely jsou plechovými díly.
