Práce s plochami: Jak odstranit a zacelit díru

    / 3. 7. 2017

6-plosne-modelovani-jak-odstranit-diru-SolidWorks-zaplata-diry

Zajímavý prvek, který odstraní a zacelí díru, v záložce Plochy nenajdete. Tento šikovný nástroj je v SOLIDWORKSu poněkud skrytý. Ukažme si názorně, jak jej najdete.

V praxi se s plošným modelováním setkáte nejen při importování cizích datových formátů, ale také při navrhování forem pro vstřikování plastů, u návrhů v leteckém a automobilovém průmyslu nebo u návrhů lopatek parních a plynový turbín. Po importu může model obsahovat díry, které je nutné odstranit a zacelit. Na to lze v SOLIDWORKSu použít šikovný nástroj.

Postup odstranění a zacelení díry

Prvek Odstranit díru v záložce Plochy nenajdete.

4-plosne-modelovani-jak-odstranit-diru-SolidWorks-zaplata-diry

Vyberte hranu díry (vybrat můžete kteroukoli hranu díry) a stiskněte klávesu Delete.

2-plosne-modelovani-jak-odstranit-diru-SolidWorks-zaplata-diry

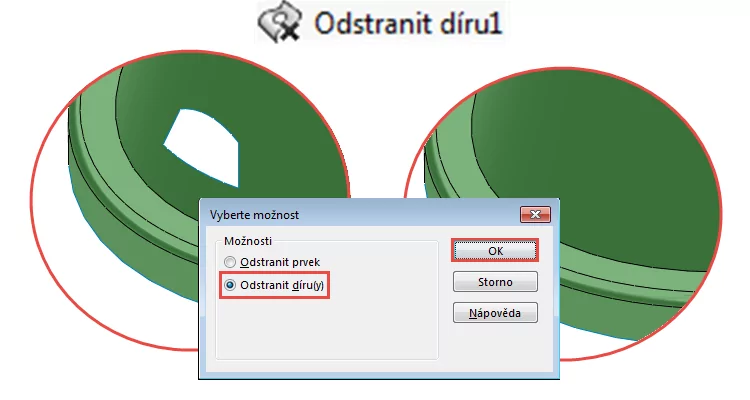

V okně Vyberte možnosti vyberte volbu Odstranit díru(y) a stiskněte tlačítko OK.

3-plosne-modelovani-jak-odstranit-diru-SolidWorks-zaplata-diry

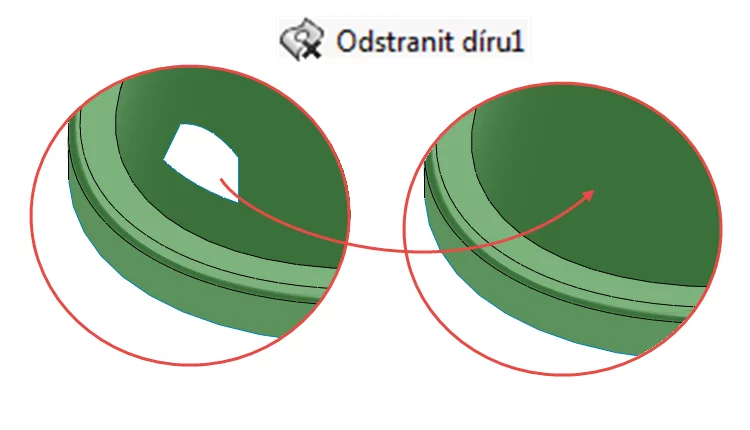

V grafické ploše vizuálně zkontrolujte odstranění díry a automatickou opravu plochy.

5-plosne-modelovani-jak-odstranit-diru-SolidWorks-zaplata-diry

Základní práce s plochami

Abyste si v praxi s modelováním ploch poradili, naučte se základní prvky a nástroje pro práci s plochami. Připravili jsme pro vás on-line příklad 14.1 z kapitoly 14 nové Učebnice SOLIDWORKS. Názorný postup modelování prolíná základní terminologie, teorie a pravidla pro práci s plochami.

83-SolidWorks-prace-s-plochami-14-1-priklad-postup-reseni-modelovani-ploch-zaklady
