Zajímavou novinkou v SOLIDWORKSu 2018 je vylepšení lineárního pole, ve kterém můžete nastavit rotaci instancí v daném směru. V tomto krátkém návodu si ukážeme, jak na to.

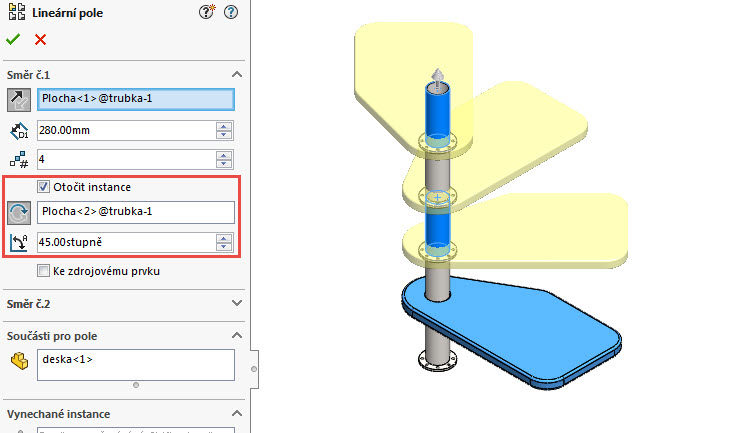

Prvek Lineární pole slouží pro rychlé a efektivní kopírování instancí v sestavě. Novou funkcí prvku je možnost kopírování instancí s rotací kolem osy. Rotace instancí je řízena směrem rotace a úhlem. Tlačítkem Opačný směr lze změnit směr rotace. Postup nastavení lineárního pole s rotací si ukážeme na příkladu točitého schodiště.

Postup otáčení instance lineárního pole

Ze záložky Sestava vyberte příkaz Lineární pole.

4-SolidWorks-2017-linerani-pole-sestavy-vylepseni.novinky

PropertyManageru Lineární pole:

  • do pole Směr pole (1) vyberte entitu, která určí směr pole (například lineární hranu, válcovou plochu nebo pomocnou osu),
  • tlačítkem Opačný směr (2) upravte podle potřeby směr pole,
  • do pole Součásti pro pole vyberte součást pro pole (3),
  • do polí Rozteč (4) a Počet instancí (5) zadejte hodnoty,
  • pro kopírování instancí s rotací vyberte volbu Otočit instance (5),
  • do pole Osa rotace (6) vyberte entitu, která je osou rotace (například válcová plocha, lineární hrana nebo pomocná osa),
  • do pole Úhel (7) zadejte úhel rotace,
  • tlačítkem Opačný směr (8) upravte podle potřeby směr rotace.

1-SolidWorks-2017-linerani-pole-sestavy-vylepseni.novinky

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.
