SOLIDWORKS 2018: Jak zrcadlit entity 3D skici

    / 9. 10. 2017

7-SolidWorks-2018-zrcadleni-3D-skici-3D-sketching

Prostřednictvím nástroje Zrcadlit entity můžete ve skice zrcadlit entity 3D skici. Zrcadlení můžete provést prostřednictvím referenční roviny nebo existující plochy. V tomto návodu vám poradíme, jak.

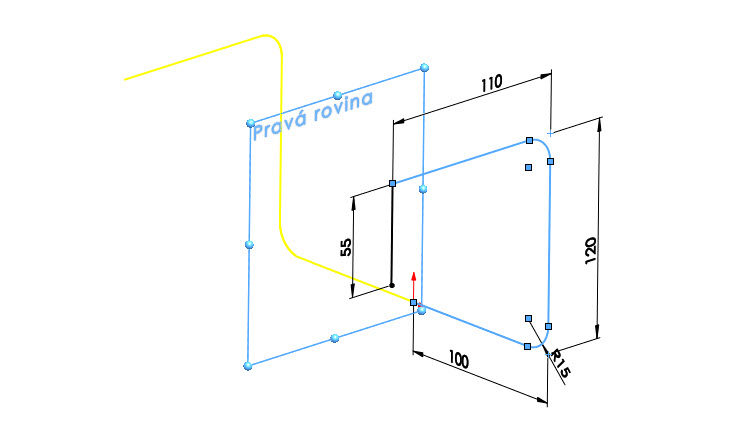

Zrcadlení entit 3D skici si ukážeme názorně na této skice.

1-SolidWorks-2018-zrcadleni-3D-skici-3D-sketching

Příkaz Zrcadlit entity najdete v záložce Skica.

2-SolidWorks-2018-zrcadleni-3D-skici-3D-sketching

Tip #1: Příkaz Zrcadlit entity najdete v menu NástrojeNástroje skiciZrcadlení.

Tip #2: Přidejte si příkaz Zrcadlit entity mezi gesta myši. Postup, jak přidat příkazy mezi gesta myši v SOLIDWORKSu 2018 najdete v našem návodu.

6-SolidWorks-2018-zrcadleni-3D-skici-3D-sketching

Postup zrcadlení entity vychází z PropertyManageru Zrcadlení:

  • do pole Entity pro zrcadlení vyberte entity k zrcadlení (1),
  • do pole Zrcadlit vzhledem k vyberte referenční rovinu (klikněte na malou černou šipku v levém rohu grafické plochy a vyberte rovinu z FeatureManageru; (2)) nebo rovinnou plochu.

3-SolidWorks-2018-zrcadleni-3D-skici-3D-sketching

Zkontrolujte náhled a dokončete zrcadlení potvrzovacím tlačítkem.

Dokončete 3D skicu podle záměru návrhu – doplňte kóty a vazby tak, aby byla skica plně určená. Skica zpravidla slouží jako trasa pro tažení po křivce.

4-SolidWorks-2018-zrcadleni-3D-skici-3D-sketching

Tip: Vyzkoušet můžete i novou funkci příkazu Táhnout po křivce. Pokud chcete táhnout po křivce kruhový profil, nemusíte jej skicovat do samostatné skici. V PropertyManageru Táhnout po křivce vyberte volbu Kruhový profil a zadejte průměr kružnice.

5-SolidWorks-2018-zrcadleni-3D-skici-3D-sketching

Přehled dalších zajímavých novinek v SOLIDWORKSu 2018 najdete v našem příspěvku Představujeme novinky SOLIDWORKSu 2018.
