SOLIDWORKS 2018 podporuje přímé načítání nových datových formátů

    / 6. 10. 2017

2-SolidWorks-3D-Interconnect

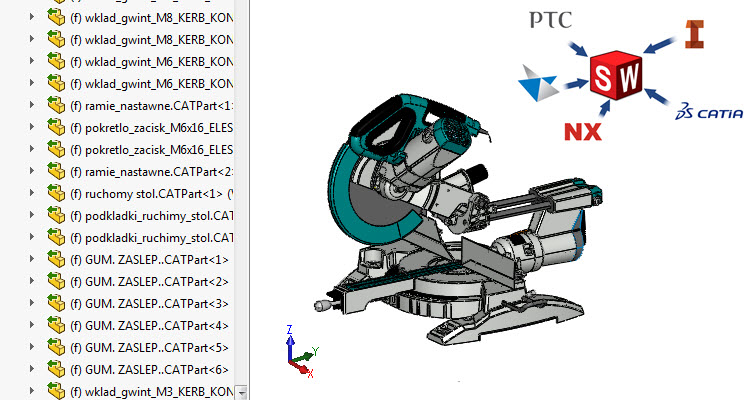

V loňském roce SOLIDWORKS 2017 usnadnil mnoha uživatelům práci s daty třetích stran. Nástroj 3D Interconnect načítá přímo digitální data v původních datových formátech z populárních CAD software Catia V5, Autodesk Inventor, Pro/Engineer, Creo, Solid Edge a NX. V aktuální verzi SOLIDWORKS 2018 jsou nově podporovány datové formáty STEP, IGES a ACIS.

3D Interconnect umožňuje z neutrálních formátů načítat referenční roviny, uživatelské atributy, uživatelské vlastnosti, vlastnosti materiálu (název materiálu a jeho hustotu) a nepoužité skici a křivky. Pokud importujete ze souboru uživatelské vlastnosti, načte překladač uživatelské atributy (pokud existují) a zapíše je jako uživatelské vlastnosti SOLIDWORKS.

2-SolidWorks-2018-3D-Interconect-nacitani-digitalnich-dat-tretich-stran-catpart-igs-iges-acsi-prt-par

Soubory sestav ve formátu STEP, IGES a ACIS lze načítat jako vícetělové soubory. V okně Možnosti systému můžete mapovat a importovat strukturu sestavy jako oddíl s více importovanými těla nebo jako vícetělový díl.



Další informace načítané z externích CAD souborů

3D Interconnect umožňuje načítaní:

  • prvků řezů v sestavě,
  • uživatelské vlastnosti,
  • vlastnosti materiálu,
  • nepoužité skici a křivky,
  • referenční osy pouze ze souborů Catia V5.

1-SolidWorks-2018-3D-Interconect-nacitani-digitalnich-dat-tretich-stran-catpart-igs-iges-acsi-prt-par



Přímé načítání uživatelských vlastností

SOLIDWORKS 2018 s nástrojem 3D Interconnect přímo načítá uživatelské vlastnosti z následujících CAD software a digitálních formátech:

  • ACIS,
  • Autodesk Inventor,
  • Catia V5,
  • IGES,
  • PTC Creo,
  • Solid Edge,
  • STEP.
Model motokáry importovaný do SOLIDWORKSu ve formátu STEP (zdroj: GrabCAD.com)

Model motokáry importovaný do SOLIDWORKSu ve formátu STEP (zdroj: GrabCAD.com)

Tip #1: Abyste importovali do SOLIDWORKSu datové formáty třetích stran, musíte mít vybranou volbu Povolit 3D Interconnect v okně Možnosti systémuImport.

7-SolidWorks-2018-3D-Interconect-nacitani-digitalnich-dat-tretich-stran-catpart-igs-iges-acsi-prt-par

Tip #2: V roletové nabídce Formát souboru můžete po výběru typu digitálního formátu definovat podrobnější nastavení importu.

8-SolidWorks-2018-3D-Interconect-nacitani-digitalnich-dat-tretich-stran-catpart-igs-iges-acsi-prt-par
