SOLIDWORKS 2019: Představujeme novinky ve výkresech a detailování

    / 11. 12. 2018

3-SOLIDWORKS-2019-novinky-vykresy

V nové verzi SOLIDWORKSu jsou zajímavé novinky, které využijete při detailování a tvorbě výkresové dokumentace. Podívejme se na ty nejvýznamnější novinky, které vám přinesou efektivitu práce.

Automatické aktualizace pohledu

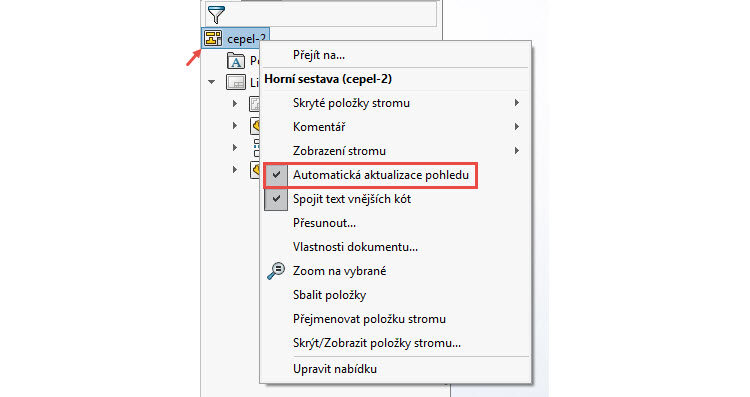

Možnost Automatická aktualizace pohledu, která určuje, zda jsou pohledy aktualizovány při změně modelu, je nyní vlastností dokumentu a je uložena ve výkresu. Chcete-li změnit možnost aktualizace v aktuálním výkresu, klikněte pravým tlačítkem na ikonu výkresu v horní části stromu FeatureManager vyberte nebo zrušte možnost Automatická aktualizace pohledu.

1-SOLIDWORKS-2019-novinky-vykresy

Když uložíte výkres, uloží se i tato změna a je dostupná ve všech následujících relacích. Dříve platila pouze pro aktuální relaci.



Vyloučení pohledů výkresu z automatických aktualizací

Vybrané pohledy je možné vyloučit z automatických aktualizací, ke kterým dochází při změnách modelu.

V PropertyManageru Pohled výkresu v části Automatická aktualizace pohledu vyberte položku Vyloučit z automatické aktualizace.

2-SOLIDWORKS-2019-novinky-vykresy

Chování vyloučení pohledu z automatické aktualizace je uvedena ve videu:

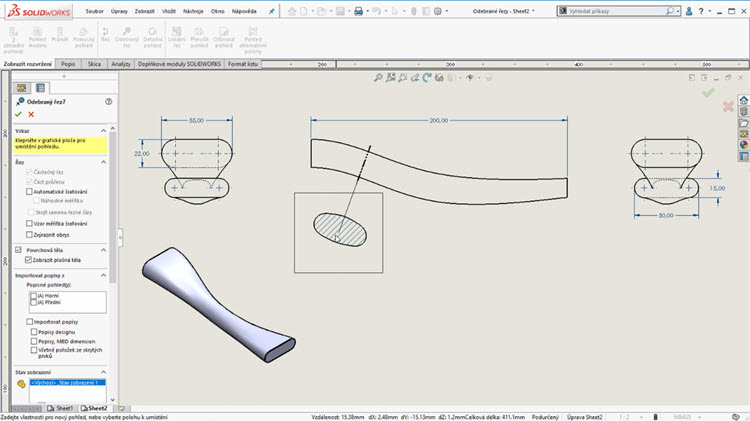

Odebrané řezy

Odebrané řezy zobrazují řezy modelem ve vybraných umístěních podél pohledu. Nejlépe je novinka zřejmá z krátké ukázky:

Značky tabulky děr

V tabulkách děr můžete vytvářet vlastní předpony značek, upravovat čísla značek a použít více způsobů pro definování pořadí značek.

Postup, jak pracovat se značkami děr a vytvářet vlastní předpony, se dozvíte ve videu:

Videa: Petr Lstiburek, SolidVision
