Sponka na papír: Postup modelování sestavy

    / 12. 4. 2018

95-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

Sestava papírové sponky se skládá z kovové sponky a pružinky. Vyzkoušejte si složit sestavu. Pokud si nebudete vědět rady, postupujte podle našeho návodu s komentářem krok za krokem.

Před zahájením modelování se podívejte na výkres sestavy a udělejte si rozvahu, jak byste při konstrukci postupovali. Vyzkoušejte si součást vymodelovat sami, a pokud si nebudete vědět rady, podívejte se do návodu.



Postup modelování sestavy

Založte si novou sestavu.

70-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

Ze složky C:\Mujsolidworks.cz\sponka na papír (1) vyberte díl 20180327-01.SLDPRT a…

71-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

… pokračujte v umístění dílu do sestavy. První vkládanou součástí do sestavy je zpravidla díl, který je pevný a nemá stupně volnosti. Díl se vkládá tak, aby se sloučily počátek souřadného systému dílu a počátek souřadného systému sestavy. Sloučení provedete jednoduše tak, že stisknete potvrzovací tlačítko OK.

72-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

Do složky C:\Mujsolidowkrs.cz\sponka na papír (1) uložte sestavu pod názvem 20180327-00.SLDASM a do pole Popis uveďte text SPONKA NA PAPÍR. Dokončete uložení dokumentu tlačítkem Uložit (3).

73-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

Ze záložky Sestavy vyberte příkaz Vložit součást.

74-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

Z okna Otevřít vyberte díl 20180327-02.SLDPRT.

75-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

Vložte díl do sestavy.

76-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

Stiskněte klávesu Ctrl, vyberte válcovou plochu pružinky (1), válcovou plochu sponky (2) a z kontextového panelu nástrojů vyberte vazbu Soustředná (3).

77-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

Ze záložky Sestavy vyberte příkaz Vazby.

78-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

Levým tlačítkem vyberte pružinu a přesuňte ji tak, abyste mohli provádět výběr ploch.

79-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

PropertyManageru vyberte vazbu Vystředění, kterou najdete mezi vazbami Upřesňující. Do polí určující šířku dílů vyberte boční plochy sponky a pružinky. Postupujte podle šipek na obrázku.

80-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

Po vystředění vypadá sestava jako na obrázku.

81-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

S ohledem na překrytí modelů a nevhodně zvolenou vazbu Soustředná tuto vazbu potlačíme. Rozbalte složku Vazby ve FeatureManageru, klikněte pravým tlačítkem na vazbu Soustředná1 a z kontextového panelu nástrojů vyberte tlačítko Potlačit.

82-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

Klikněte pravým tlačítkem na díl 20180327-02 a z kontextového panelu nástrojů vyberte tlačítko Upravit díl.

83-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

Nyní budeme v sestavě provádět úpravy na úrovni dílu, což je jedna z velmi užitečných možností parametrického modeláře SOLIDWORKS. Z panelu Prvky vyberte příkaz Referenční geometrieOsa. Do modelu přidáme osu, kterou použijeme pro vhodnější zavazbení pružinky v sestavě.

84-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

Vyberte válcovou plochu pružiny, zkontrolujte náhled a dokončete přidání osy potvrzovacím tlačítkem.

85-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

Tlačítkem v pravém horním rohu dokončete úpravy na úrovni dílu.

86-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

Vyberte příkaz Vazby. Stiskněte malou černou šipku v levém horním rohu grafické plochy (1), vyberte rovinu Pravá (2), osu (3) a nastavte vzdálenost osy od roviny 1,3 mm (4). Zkontrolujte náhled a dokončete přidání vazby. Uložte dokument (Ctrl + S).

87-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

Přidejte vazbu Tečná mezi válcové plochy sponky a pružinky.

89-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

Zkontrolujte v pohledu Přední (Ctrl +1), zda se zarovnaly díly správně. Pokud ne, vymažte vazbu Tečná ve složce Vazby, přesuňte dílem blíže na stranu válcové plochy sponky a opakujte vytvoření vazby Tečná.

90-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

Stiskněte klávesu Ctrl, vyberte válcovou plochu pružinky (1), zaoblenou hranu sponky (2) a z kontextového panelu nástrojů vyberte vazbu Tečná (3).

91-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

Ze záložky Sestava vyberte příkaz Zrcadlit součásti.

92-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

Vyberte rovinu Pravá, pružinku a postupujte šipkou Další.

93-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

Zkontrolujte náhled a dokončete zrcadlení potvrzovacím tlačítkem.

94-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil

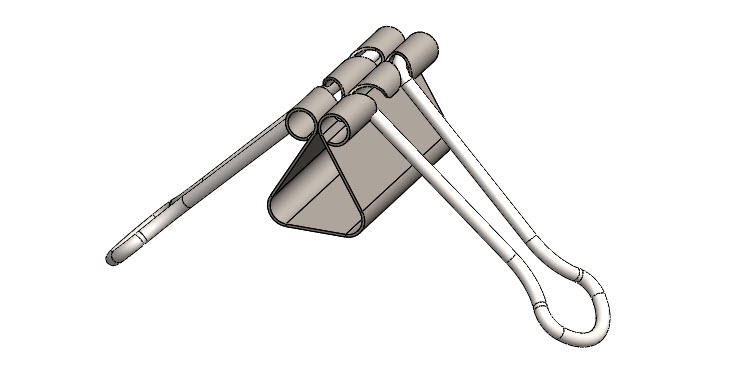

Sestava sponky na papír je hotová.

95-Mujsolidworks.cz-papirova-sponka-navod-tutorial-postup-plechovy-dil
