SW Utilities #5: Pokročilý výběr

    / 21. 5. 2015

5-SolidWorks-Utilities-Pokrocily-vyber

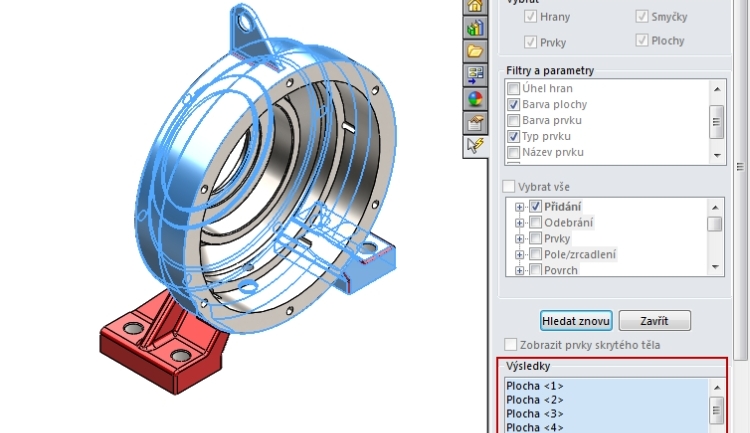

Nástroj Pokročilý výběr umožňuje vybrat v daném dílu všechny entity (hrany, smyčky, plochy či křivky), které vyhovují zvoleným kritériím.

Funkcí Pokročilý výběr můžete určit kritéria výběru pro vydutost hrany, úhel hrany, barvu plochy, typ prvku, název prvku a typ plochy. Pro výběr entit můžete použít více kritérií, například můžete vybrat všechny červené plochy s konkávními hranami, které jsou součástí prvku odebrání vysunutím. Vyfiltrované entity se zobrazí v seznamu. Výběrem položky z tohoto seznamu ji zvýrazníte v grafické ploše. Po zavření panelu úloh Pokročilý výběr zůstanou tyto entity zvýrazněny v grafické ploše.

Postup spuštění nástroje Pokročilý výběr

Klikněte na tlačítko Pokročilý výběr v panelu Nástroje nebo na záložku Nástroje > Pokročilý výběr.

1-SolidWorks-Utilities-Pokrocily-vyber

Pod položkou Vybrat vyberte jednu nebo více z uvedených entit: Hrany, Smyčky, Plochy nebo Prvky.

2-SolidWorks-Utilities-Pokrocily-vyber

V části Filtry a parametry vyberte jeden nebo více filtrů s odpovídajícími parametry.

3-SolidWorks-Utilities-Pokrocily-vyber

Zvolte Zobrazit prvky skrytého těla, pokud chcete vybrat prvky skrytých těl.

4-SolidWorks-Utilities-Pokrocily-vyber

Klikněte na tlačítko Hledat. Nástroj Pokročilý výběr vyhledá vybrané entity, které vyhovují kritériím definovaným pomocí filtrů. Výsledky se zobrazí v seznamu Výsledky.

5-SolidWorks-Utilities-Pokrocily-vyber

Kliknutím pravým tlačítkem myši na entitu můžete Vymazat výběry nebo Odstranit entitu ze seznamu.

6-SolidWorks-Utilities-Pokrocily-vyber

Pokračujte zavřením nebo novým hledáním nástrojem Pokročilý výběr.

7-SolidWorks-Utilities-Pokrocily-vyber
