SWW: Známe zadání soutěže Model Mania 2015

    / 12. 2. 2015

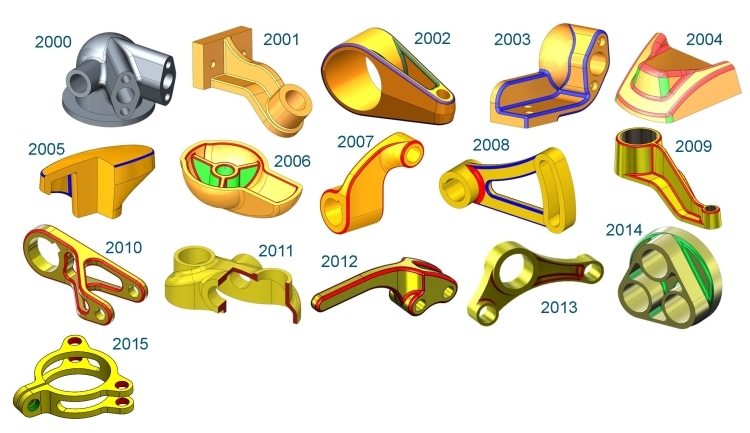

1-solidworks-modelmania-Phoenix-2015

Každý rok si mezi sebou návštěvníci konference srovnávají zkušenosti v soutěži, kde je úkolem co nejrychleji zpracovat model podle zadání. Porovnejte si čas vlastního modelování s vítězem soutěže.

Na konferenci SolidWorks World 2015 ve Phoenixu proběhl už šestnáctý ročník soutěže Model Mania. Rozdělen byl na dvě kategorie: uživatelé a prodejci. V první fázi soutěže bylo úkolem vymodelovat součást podle výkresové dokumentace. Druhá část spočívala v efektivní úpravě prvního modelu podle dalšího výkresu, vlastnosti modelu se navíc musely ověřit pevnostní analýzou. Hodnotily se celkový čas a přesnost modelu.

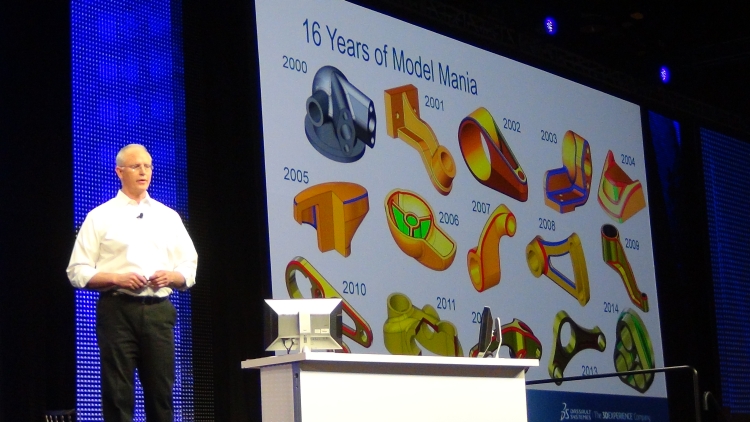

Model Mania slavila ve Phoenixu šestnácté výročí. Foto: Marek Pagáč

Model Mania slavila ve Phoenixu šestnácté výročí. Foto: Marek Pagáč

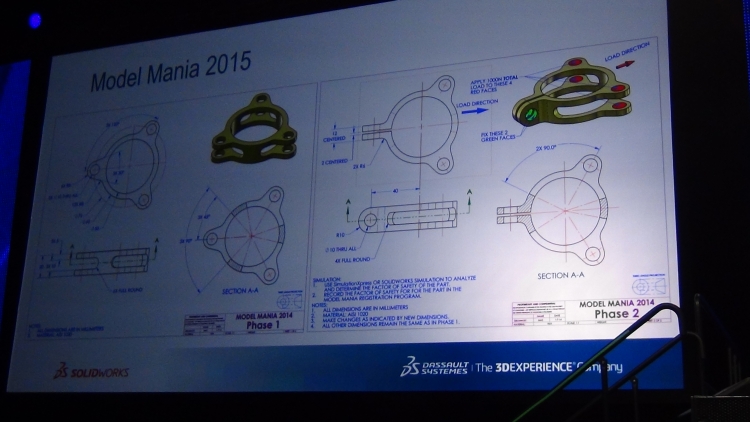

Soutěžní zadání se na první pohled zdálo jednoduché. Foto: Marek Pagáč

Soutěžní zadání se na první pohled zdálo jednoduché. Foto: Marek Pagáč

Nejrychleji se podařilo zpracovat zadání Nicku Vandetu Waerdetovi v kategorii uživatelů – jeho čas byl 12 minut a 21 sekund. V kategorii prodejců trvalo nejrychlejšímu zpracovat zadání o dvě a půl minuty déle. Výherci obdrželi věcné ceny a vytištěné modely na 3D tiskárně.

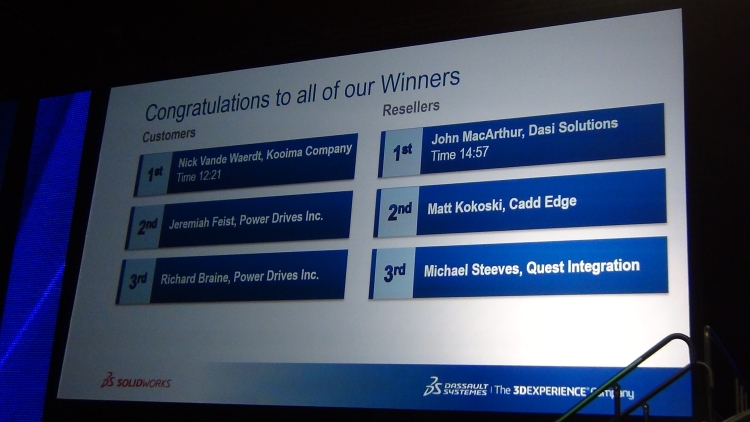

Výsledky soutěže Model Mania byly zveřejněny v hlavní sekci třetího dne konference SWW 2015. Foto: Marek Pagáč

Výsledky soutěže Model Mania byly zveřejněny v hlavní sekci třetího dne konference SWW 2015. Foto: Marek Pagáč

Prestižní soutěž, která slaví úspěch i mezi studenty, má na SWW striktní pravidla. Ze soutěže jsou vyloučeni vystavující i zástupci tisku, nemohou se zúčastnit ani mimo soutěž.

Pokuste se zpracovat zadání šestnáctého ročníku soutěže Model Mania, změřte si čas modelování a porovnejte jej s vítězi soutěže.

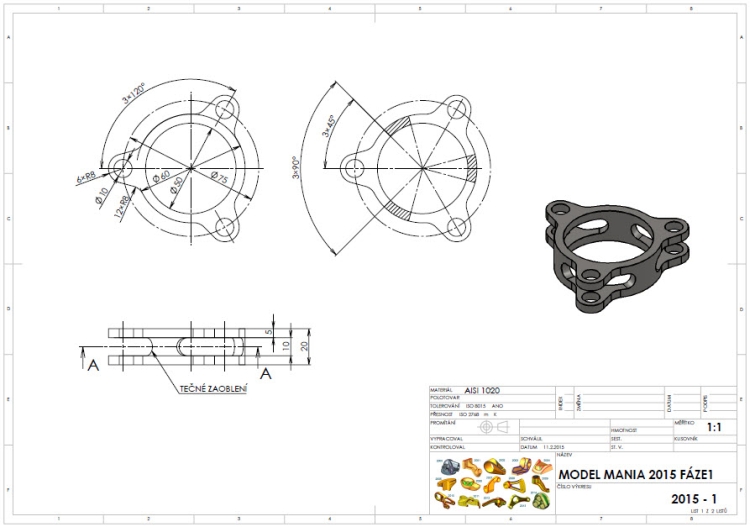

Soutěžní zadání první fáze. Výkres: Marek Pagáč

Soutěžní zadání první fáze. Výkres: Marek Pagáč

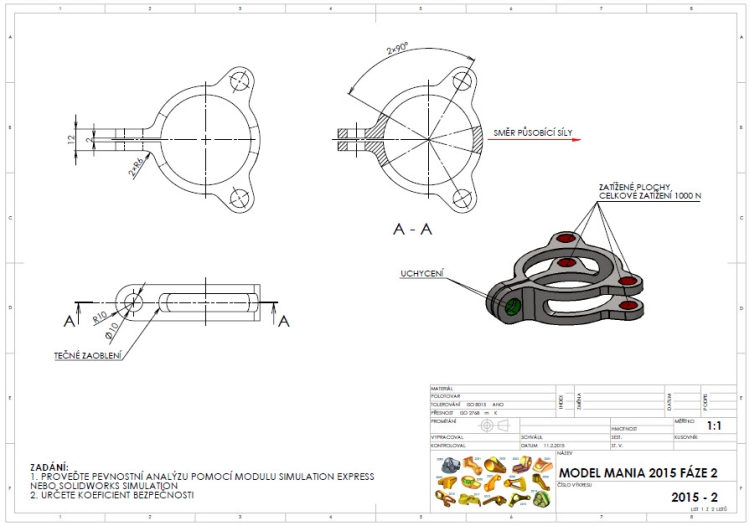

Soutěžní zadání druhé fáze. Výkres: Marek Pagáč

Soutěžní zadání druhé fáze. Výkres: Marek Pagáč
