Tlakoměr #14: Stupnice

Segmenty slouží pro odečítání hodnoty tlaku. Model je složitější, pokud modelujeme stupnici jako objem. Zjednodušit model lze pomocí nálepky.

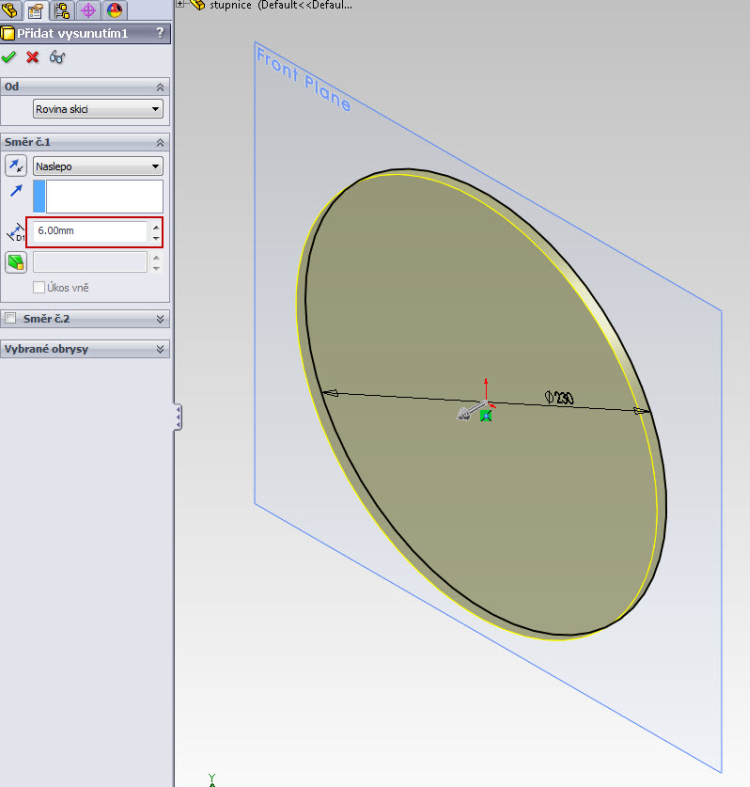

Založte nový dokument Dílu a založte náčrt v Přední rovině. Nakreslete kružnici o průměru 230 mm a vysuňte je příkazem Přidání vysunutím do vzdálenosti 6 mm.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (1)

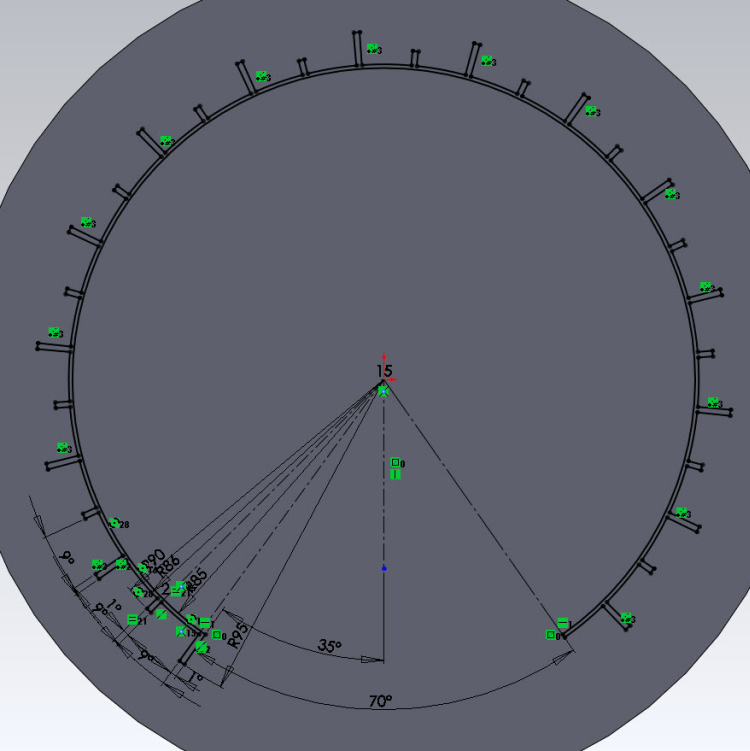

Založte náčrt na čelní straně a nakreslete kružnici pomocí přímek a kružnic. Použijte funkci Kruhové pole.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (2)

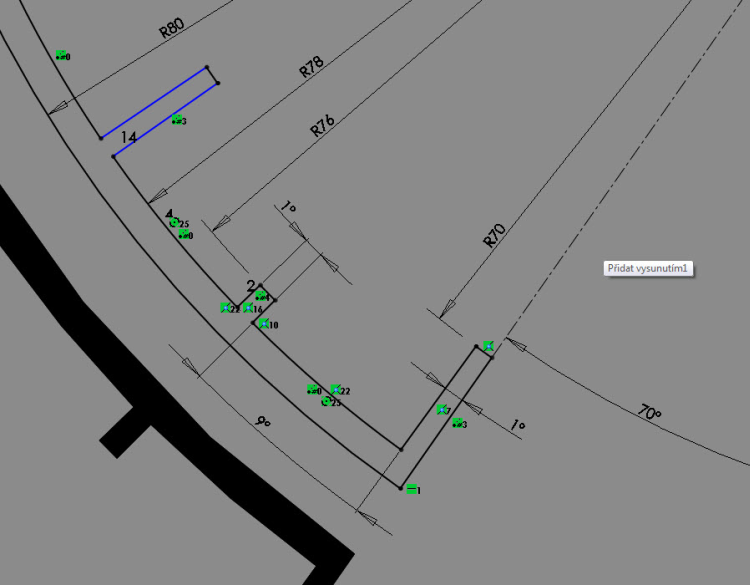

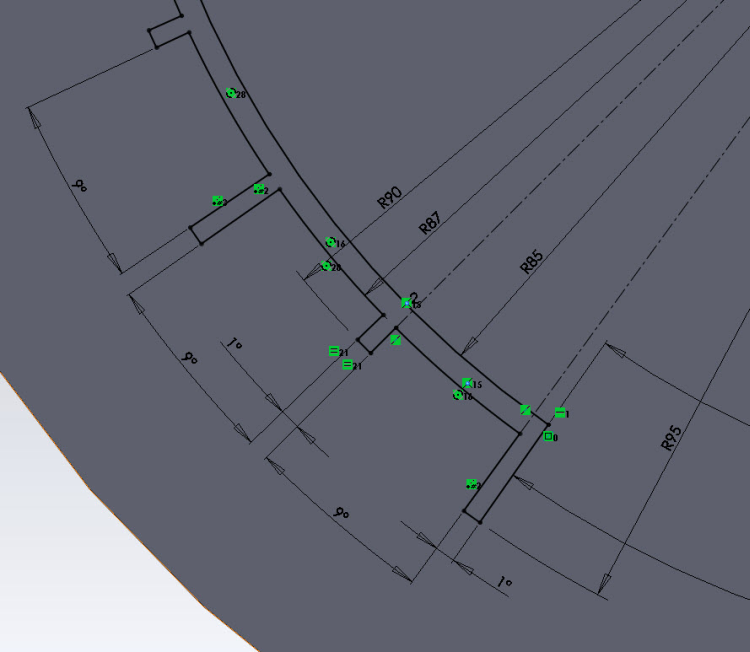

Detailní pohled na kóty náčrtu je uveden níže.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (3)

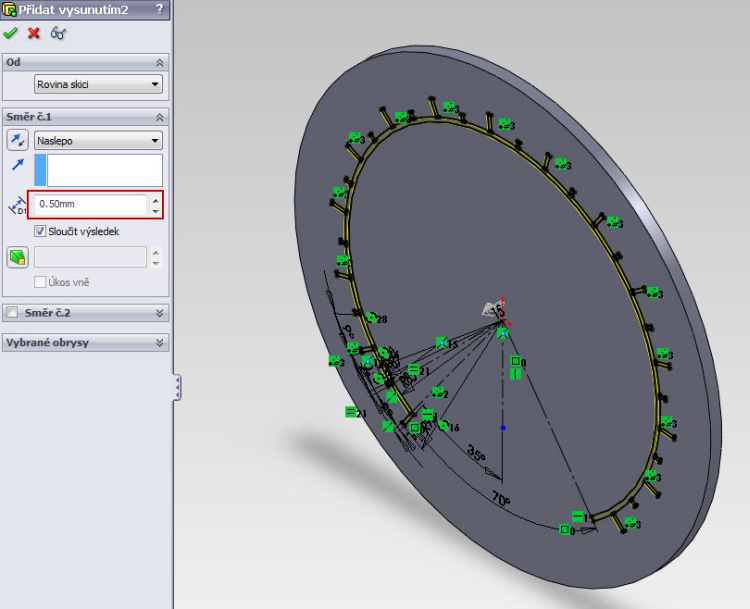

Příkazem Odebrání vysunutím odeberte stupnici do vzdálenosti 0,5 mm. V této části jsme vytvořili stupnici v jednotkách barů.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (4)

Založte nový náčrt na čelní straně a nakreslete stupnici směřující do středu. Tato stupnice slouží pro odečítání tlaku v jednotkách MPa.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (5)

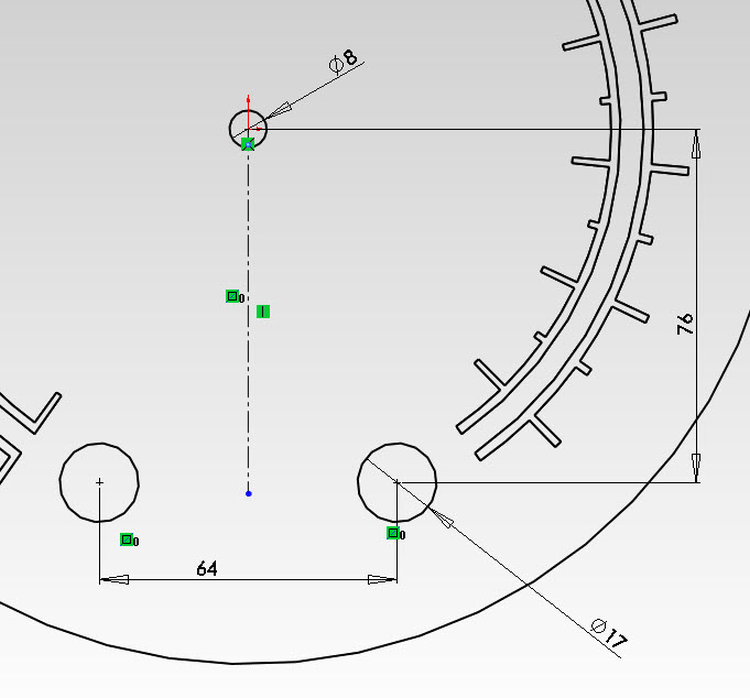

V dalším náčrtu na čelní ploše nakreslete tři kružnice, sloužící pro uchycení stupnice k tělu tlakoměru. Otvory odeberte příkazem Odebrání vysunutím skrz vše.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (7)

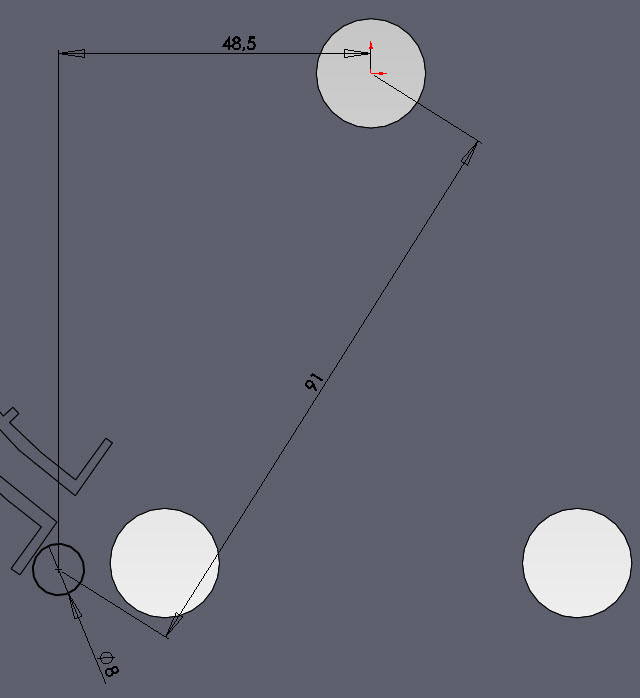

Založte nový náčrt na čelní ploše a nakreslete kružnici, jejíž střed je vztažen pomocí kót k počátku souřadného systému. Průměr kružnice je 8 mm.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (8)

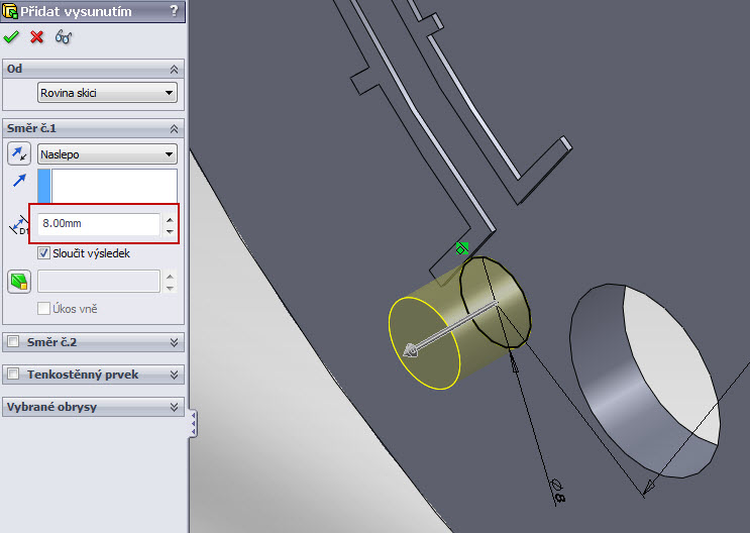

Vysuňte kružnici do vzdálenosti 8 mm.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (9)

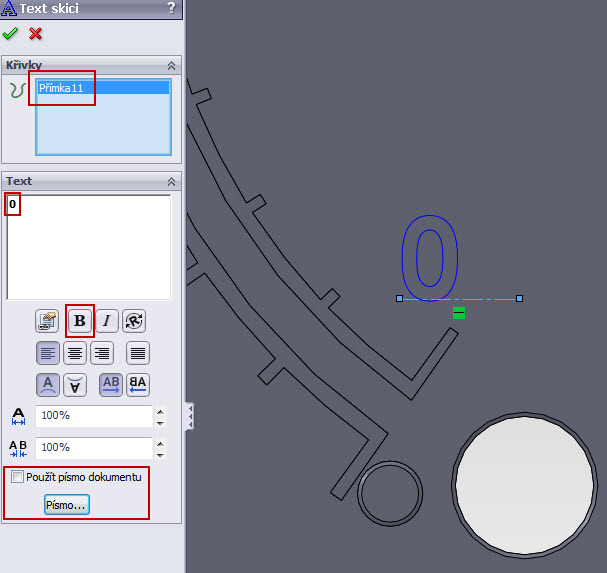

Založte nový náčrt a pomocí příkazu Text vytvořte popis stupnice.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (11)

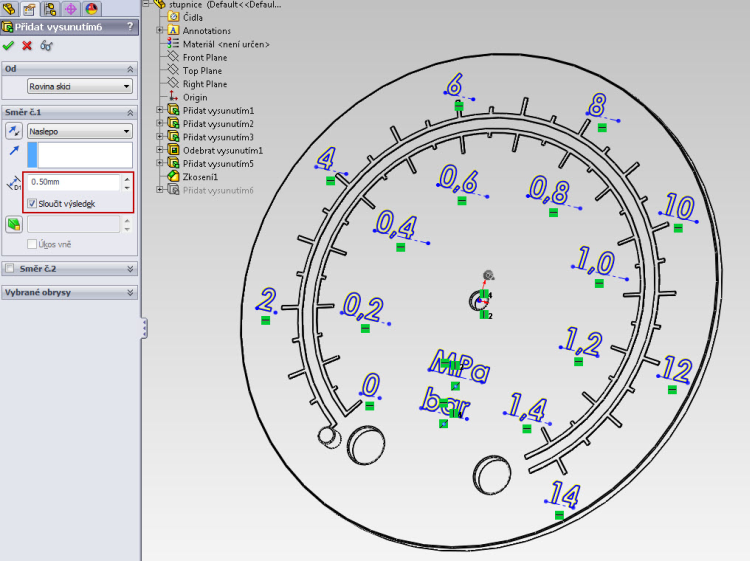

Popis stupnice je uveden na obrázku níže. Text odeberte do vzdálenosti 0,5 mm.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (12)

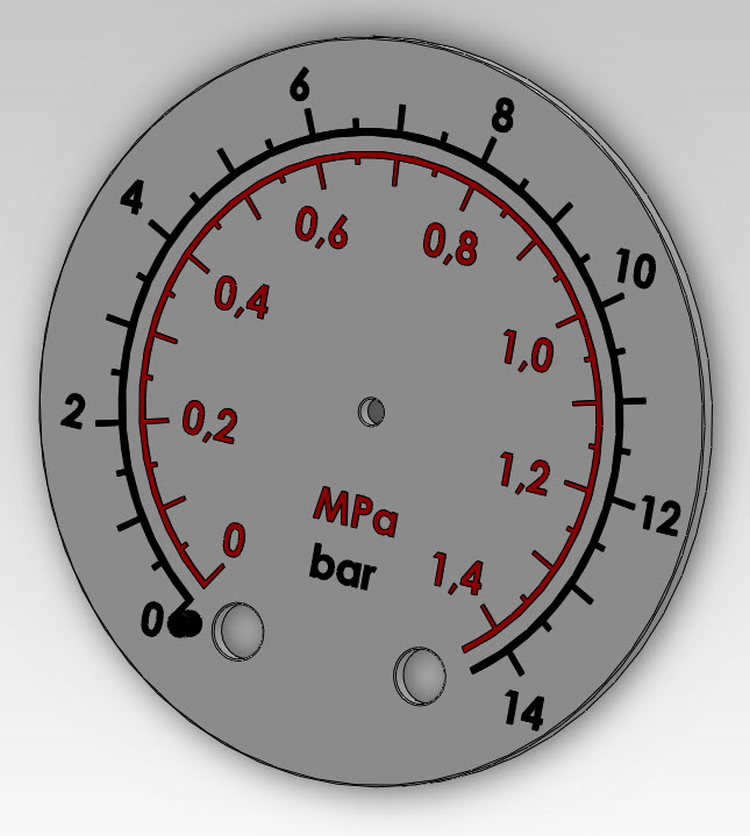

Přidejte modelu barvu, čímž dokončíte model stupnice.

1-SolidWorks-barometer-tlakoměr-tutorial-návod-postup-náčrt-sestava (13)
