Uložení vybraných entit ulehčí práci s dalšími úpravami

    / 12. 1. 2015

8-SolidWorks-sada-vyberu-navrat-tipy-triky

Novinkou v SolidWorksu 2015 je možnost výběru více entit nebo ploch, který lze uložit jako sadu výběrů. K sadě výběrů se můžete kdykoli vrátit.

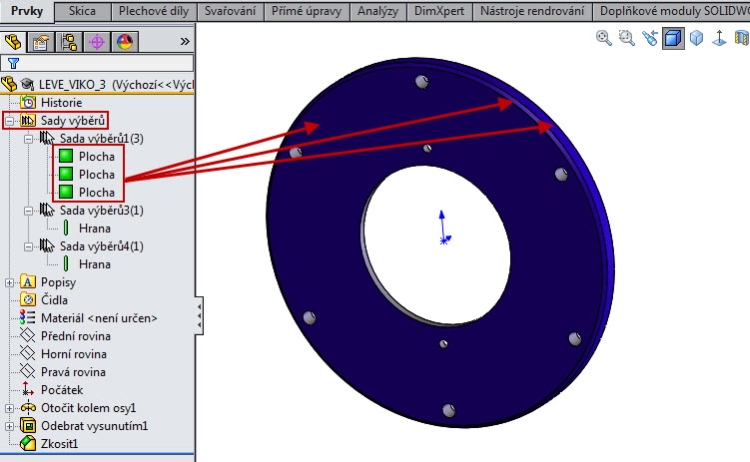

Vytvoříte-li sadu výběrů, uloží se do složky Sady výběrů ve stromové historii.

1-SolidWorks-sada-vyberu-navrat-tipy-triky

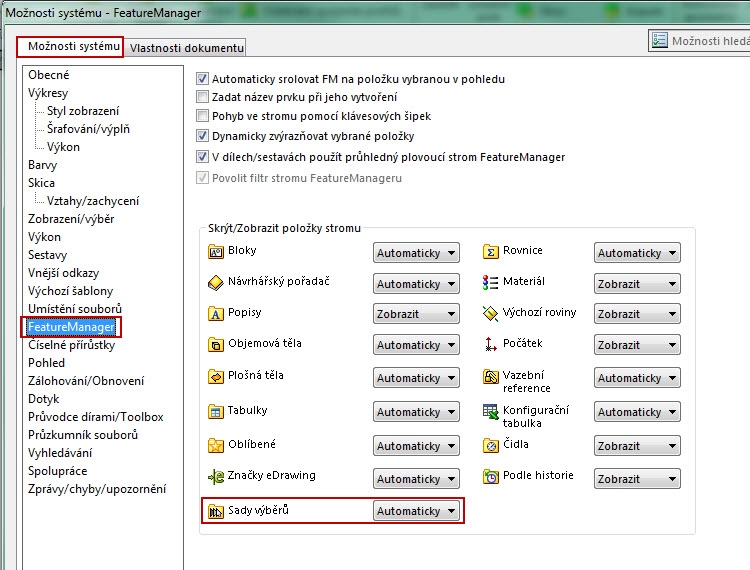

Automatické zobrazení složky Sady výběrů se aktivuje v nabídce Nástroje > Možnosti >Možnosti systému > FeatureManager v části Skrýt/zobrazit položky stromu.

2-SolidWorks-sada-vyberu-navrat-tipy-triky

Vytváření sad výběrů

Uložení sady výběru se liší podle toho, zda pracujeme v režimu dílu, nebo sestavy. V případě dílu je v horní části kontextové nabídky v části Prvky příkaz Uložit výběr. V případě sestavy je příkaz Uložit výběr k dispozici také v části Součásti. Místo, kde zvolíte příkaz Uložit výběr, určuje zobrazení uložených výběrů ve stromové historii.

Postup vytváření sad výběru

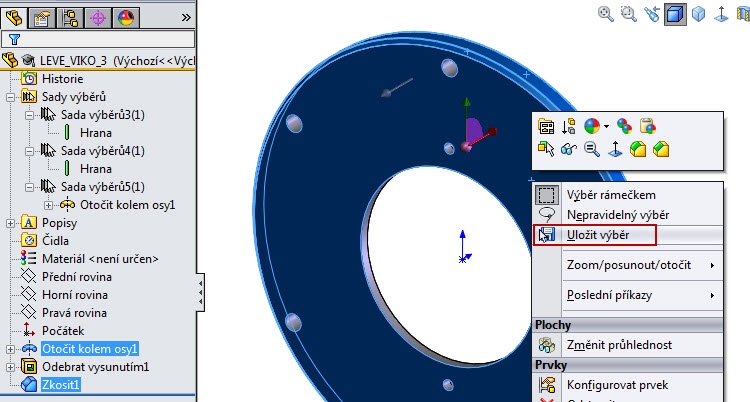

Vyberte položky modelu, klikněte pravým tlačítkem a z plovoucího menu vyberte možnost Uložit výběr.

3-SolidWorks-sada-vyberu-navrat-tipy-triky

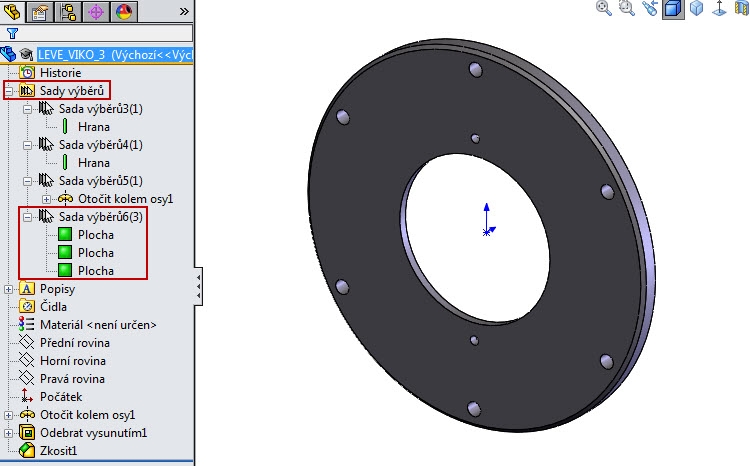

Ve stromové historii se zobrazí položka Sady výběrů obsahující sady výběrů.

4-SolidWorks-sada-vyberu-navrat-tipy-triky

Sada výběrů je standardně pojmenována ve formátu Sada-výběrůn(nn), kde n udává pořadí vytvoření (při vytvoření nových sad se toto číslo zvyšuje) a nn udává počet položek v sadě výběrů.

5-SolidWorks-sada-vyberu-navrat-tipy-triky

Odebírání výběrů a sad výběrů

Ze sady výběrů můžete odebrat jednotlivé výběry nebo můžete odebrat celou sadu výběrů ve složce Sady výběrů.

Odebírání výběrů ze sad výběrů

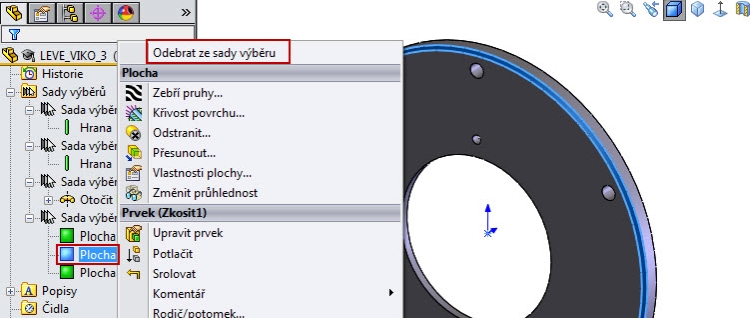

Ve stromové historii rozbalte položku Sady výběrů a sadu výběrů, kterou chcete upravit. Klikněte pravým tlačítkem na výběr, který chcete odebrat, poté na příkaz Odebrat ze sady výběrů.

6-SolidWorks-sada-vyberu-navrat-tipy-triky

Postup odebírání sad výběrů ze složky Sady výběrů

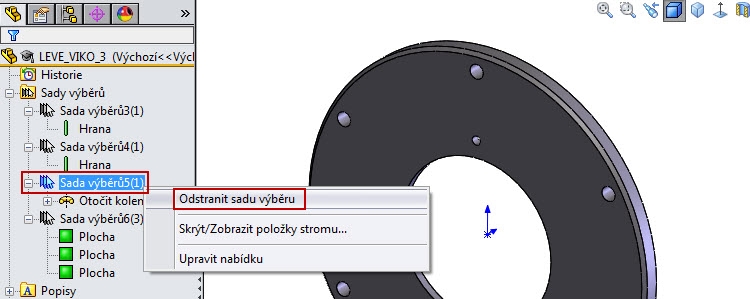

Rozbalte položku Sady výběrů, klikěte pravým tlačítkem na sadu výběrů, poté klikněte na příkaz Odebrat sadu výběrů.

7-SolidWorks-sada-vyberu-navrat-tipy-triky
