Vazby v sestavách: Kolmá vazba

    / 14. 11. 2017

6-SolidWorks-2018-vazby-mates-kolma-vychylena-novinky

V SOLIDWORKSu 2018 byly vylepšeny vazby v sestavách. Jednou z nich je Kolmá vazba. Podívejme se, jak vazbu vytvořit, krok za krokem.

Kolmou vazbu lze použít mezi geometricky složitým povrchem a lineární entitou, kterou zpravidla bývá přímka, hrana, osa nebo axiální entita.

Kolmou vazbu vytvoříte běžným způsobem, na který jste zvyklí při vytváření vazeb v sestavách:

  • prostřednictvím CommandManageruSestava vyberte příkaz Vazba…

1-SolidWorks-2018-vazby-mates-kolma-vychylena-novinky

  • příkaz najdete i v nabídce VložitVazba,

2-SolidWorks-2018-vazby-mates-kolma-vychylena-novinky

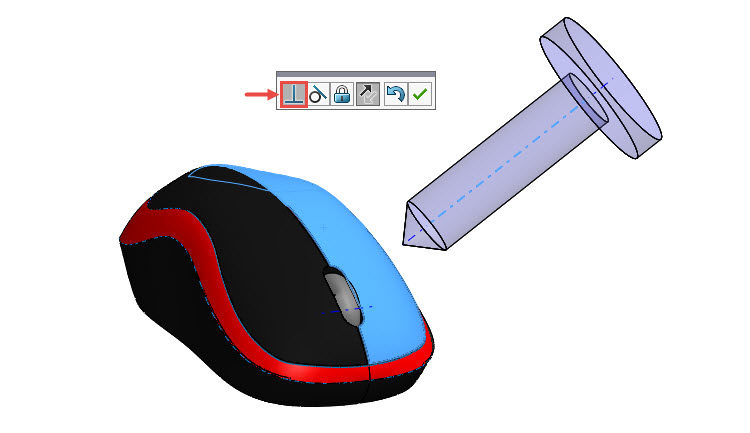

  • PropertyManageru Vazba v části Standardní vazby vyberte vazbu Kolmá,

3-SolidWorks-2018-vazby-mates-kolma-vychylena-novinky

  • v nastavení Entity pro vazbu vyberte lineární entitu (například osu) a geometricky složitý povrch,

5-SolidWorks-2018-vazby-mates-kolma-vychylena-novinky

  • dokončete přidání vazby potvrzovacím tlačítkem.



Kolmou vazbu lze přidat například mezi osu a geometrický složitý povrch nebo mezi válcový a geometricky složitý povrch:

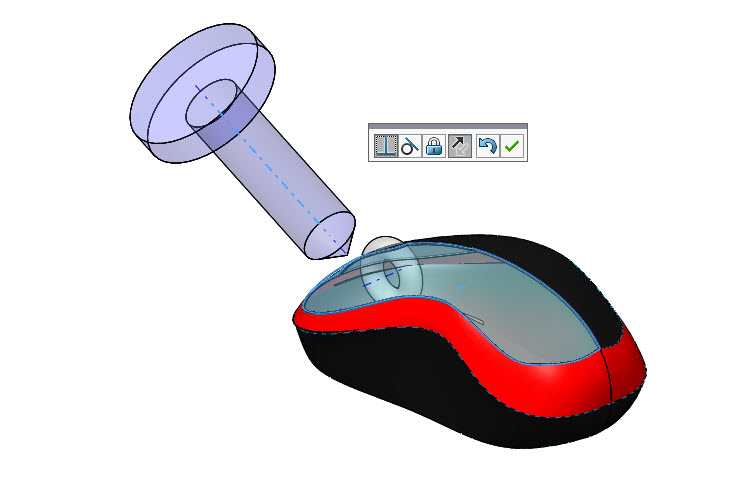

5-SolidWorks-2018-vazby-mates-kolma-vychylena-novinky

Kolmá vazby mezi lineární osou a geometricky složitým povrchem

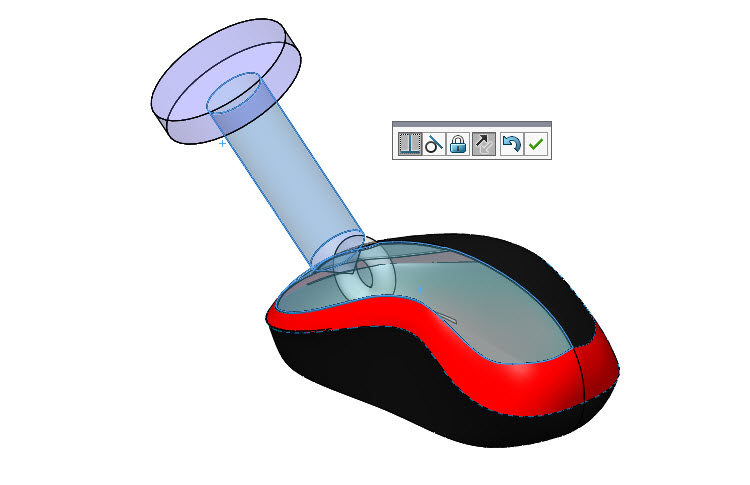

4-SolidWorks-2018-vazby-mates-kolma-vychylena-novinky

Kolmá vazba mezi válcovou plochou a geometricky složitým povrchem
