Velké sestavy: Jak seskupit stejné součásti do struktury složek

    / 18. 4. 2017

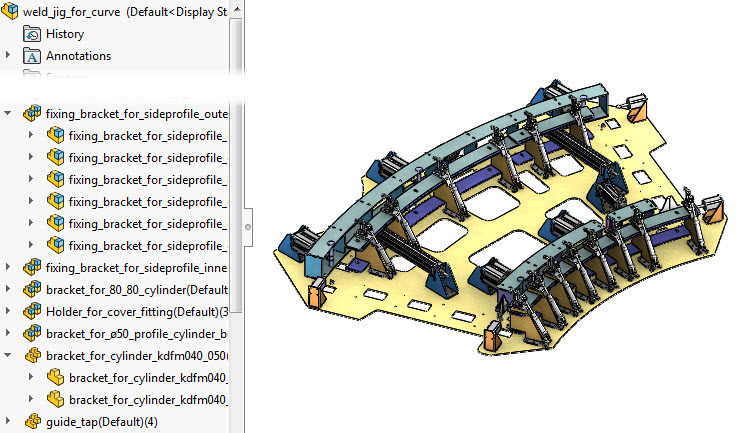

3-SolidWorks-Large-assembly-velke-sestavy-seskupeni-soucasti

Zajímavá funkce dostupná v SOLIDWORKSu 2017 přináší výrazně kompaktnější obsah stromu FeatureManageru se snazším vyhledáním součástí ve velkých sestavách. Ve FeatureManageru můžete automaticky seskupit stejné součásti (díly a podsestavy) se stejnou konfigurací do struktury složky.

Ve stromu FeatureManageru klikněte pravým tlačítkem na nejvyšší úroveň sestavy a v místní nabídce vyberte Zobrazení stromuSeskupit instance součástí.

1-SolidWorks-Large-assembly-velke-sestavy-seskupeni-soucasti

Ve FeatureManageru na obrázku vlevo je uvedeno standardní členění součástí (dílů a podsestav) v sestavě. V pravém FeatureManageru jsou díly a podsestavy seskupeny do struktury složek.

2-SolidWorks-Large-assembly-velke-sestavy-seskupeni-soucasti
