Výkresy: Jak vytvořit oříznutý pohled bez obrysu

    / 29. 5. 2017

9-SolidWorks-navod-detail-oriznuty-pohled

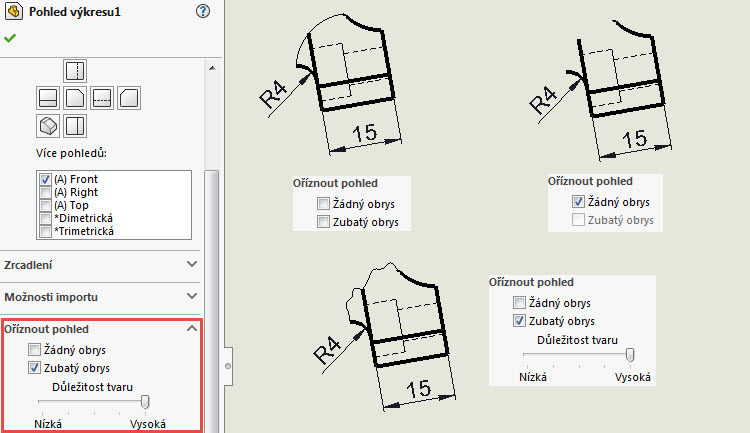

Novinkou v SOLIDWORKSu 2017 je tvorba oříznutého pohledu bez obrysových hran. Podívejme se názorně, jak na to.

Pokud chcete vytvořit detailní pohled a chcete současně pohled oříznout, pak používejte prvek Oříznutý pohled. Tento prvek ořeže podle uzavřené skici (například kružnice) pohled modelu a ponechá pouze entity uvnitř uzavřené skici. Ve výchozím nastavení SOLIDWORKSu se v oříznutém pohledu zobrazují tenké obrysové hrany. Volitelně lze obrysové hrany skrýt nebo nahradit zubatou čárou.

Postup vytvoření oříznutého pohledu bez obrysu a se zubatou čárou

V pohledu výkresu nakreslete uzavřený profil skici – například kružnici.

1-SolidWorks-navod-detail-oriznuty-pohled

Vyberte kružnici a ze záložky Zobrazit rozvržení vyberte příkaz Oříznout pohled.

2-SolidWorks-navod-detail-oriznuty-pohled

Tip: Příkaz najdete i v nabídce VložitPohled výkresuOříznout.

3-SolidWorks-navod-detail-oriznuty-pohled

Vyberte oříznutý pohled výkresu. Vlevo se po výběru zobrazí PropertyManager Pohled výkresu s možnostmi nastavení oříznutého pohledu a zobrazení obrysových čar.

4-SolidWorks-navod-detail-oriznuty-pohled

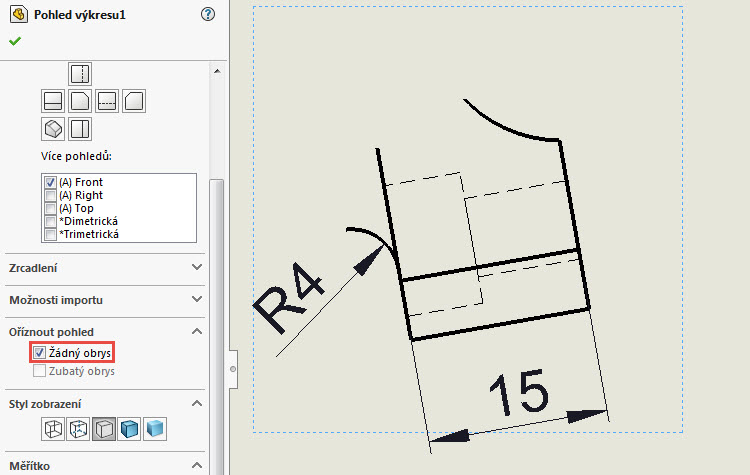

Ve správci PropertyManageru Pohled výkresu v části Oříznout pohled zatrhněte volbu Žádný obrys.

5-SolidWorks-navod-detail-oriznuty-pohled

Vyzkoušejte si i druhou funkci → Zubatý obrys.

6-SolidWorks-navod-detail-oriznuty-pohled

Posuvníkem snadno upravte Důležitost obrysu, neboli rozlišení zubaté čáry.

Zubatý obrys – Důležitost nízká

Zubatý obrys – Důležitost nízká

Zubatý obrys – Důležitost vysoká

Zubatý obrys – Důležitost vysoká

Dokončete úpravy oříznutého pohledu potvrzovacím tlačítkem nebo klávesou Esc.

Nastavení zobrazování obrysových čar lze provádět i v pohledech detailů (Zobrazit rozvržení Detailní pohled).

10-SolidWorks-navod-detail-oriznuty-pohled
