Výkresy: Jak zrcadlit pohled výkresu

    / 1. 6. 2017

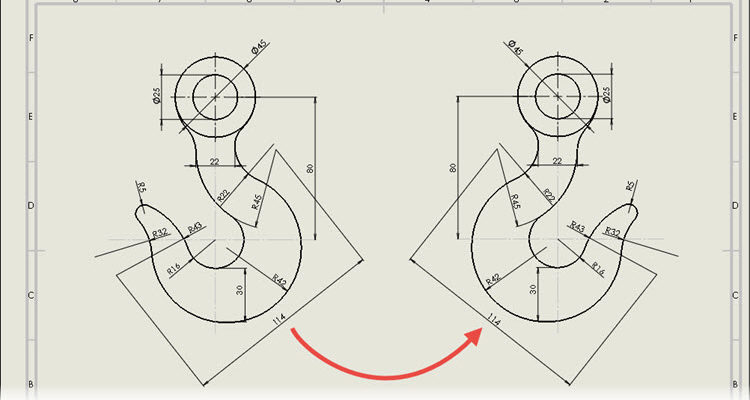

5-SolidWorks-zrcadlit-pohled-navod-postup-vykres

Potřebujete zrcadlit pohled výkresu včetně kót a popisů? Ukážeme vám postup, jak na to.

Zrcadlením pohledu, relativního pohledu nebo přednastaveného pohledu výkresu můžete zobrazit pohledy bez vytváření zrcadlených součástí. Promítnuté a další odvozené pohledy používají stav zrcadlení z rodičovského pohledu.

Postup zrcadlení pohledu výkresu

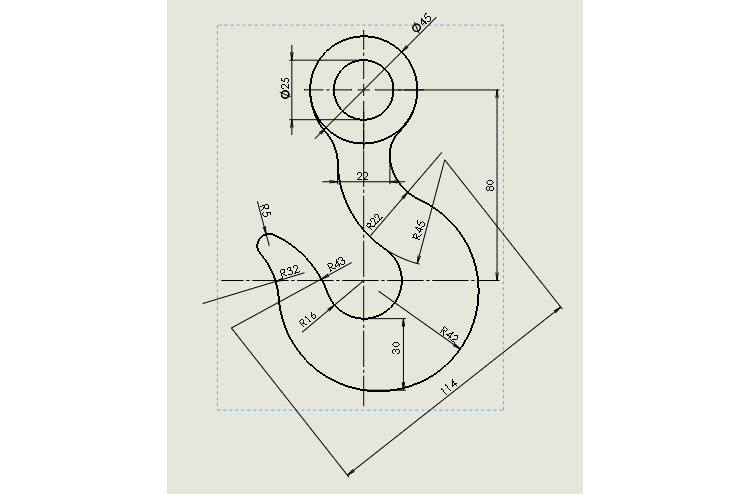

Ve výkresu vyberte model, relativní pohled nebo předurčený pohled výkresu.

1-SolidWorks-zrcadlit-pohled-navod-postup-vykres

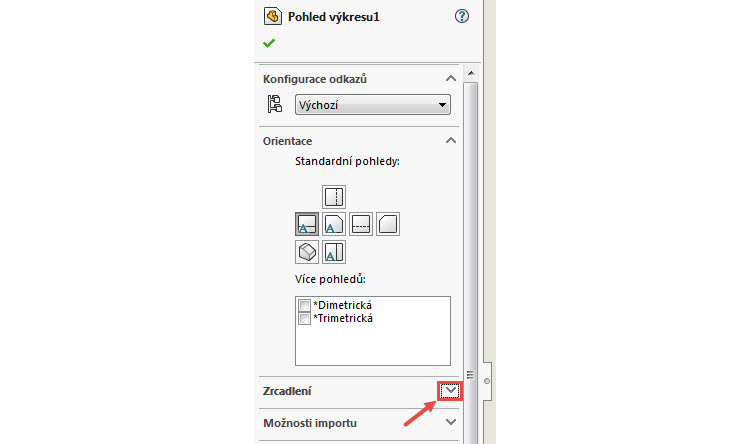

Ve správci PropertyManageru Pohled výkresu pod položkou Orientace rozbalte okno Zrcadlení

2-SolidWorks-zrcadlit-pohled-navod-postup-vykres

… a vyberte Zrcadlit pohled.

3-SolidWorks-zrcadlit-pohled-navod-postup-vykres

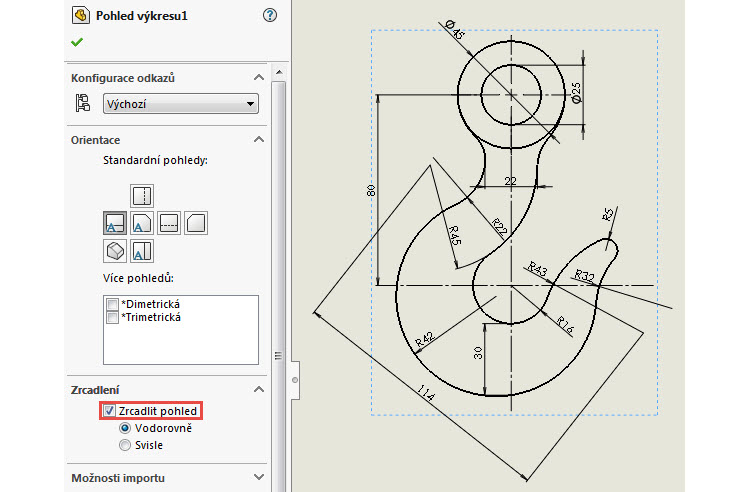

V části Zrcadlit pohled vyberte Vodorovně nebo Svisle.

4-SolidWorks-zrcadlit-pohled-navod-postup-vykres

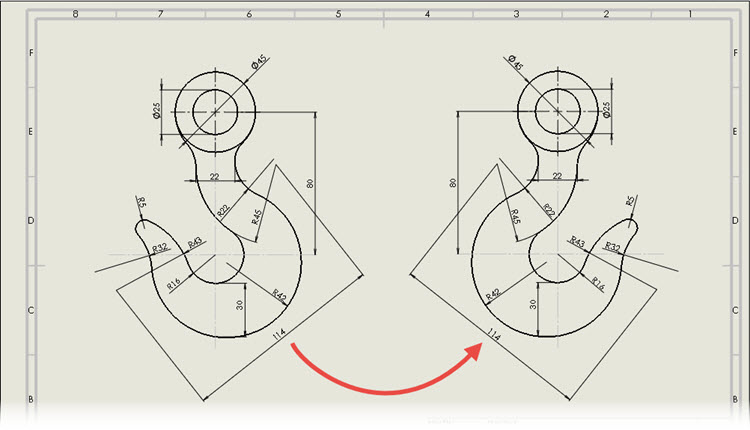

Dokončete zrcadlení pohledu výkresu potvrzovacím tlačítkem.
