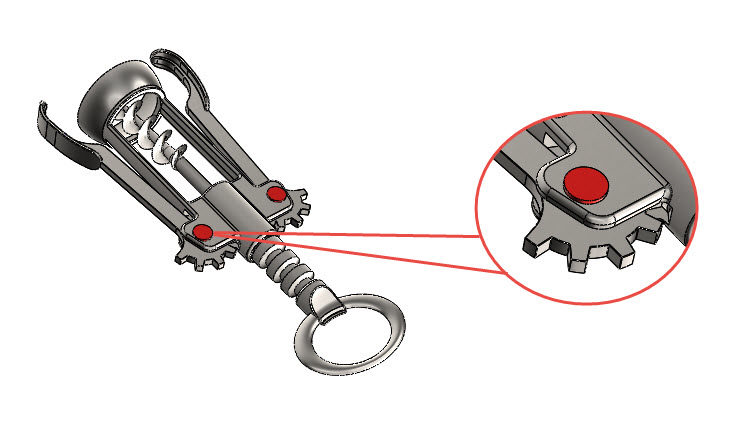

Model nýtu vznikne rotací uzavřené skici kolem osy. Podívejte se, jak na to.

Zadání (výkresovou dokumentaci) najdete v článku Vývrtka: Výkres nýtu (zadání).



Postup modelování šroubovice – 1. část

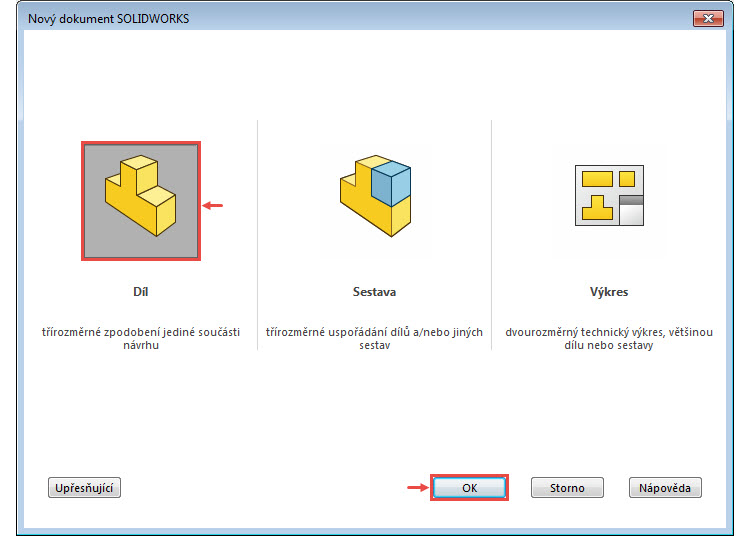

Založte si nový Díl.

1-SolidWorks-vyvrtka-nyt-postup-navod-tutorial-corkscrew

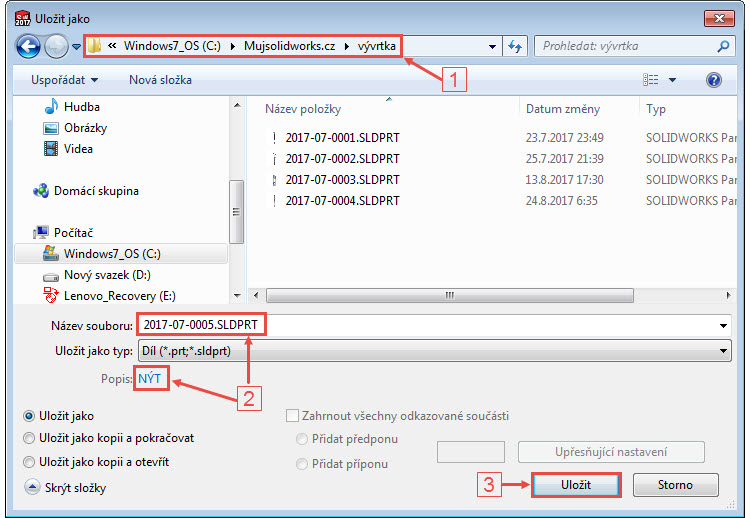

Uložte soubor do složky C:\Mujsolidworks.cz\vývrtka (1) pod názvem souboru 2017-07-0005.SLDPRT. Do pole Popis vyplňte název součásti NÝT (2) a stiskněte tlačítko Uložit (3).

3-SolidWorks-vyvrtka-nyt-postup-navod-tutorial-corkscrew



Přidání rotací

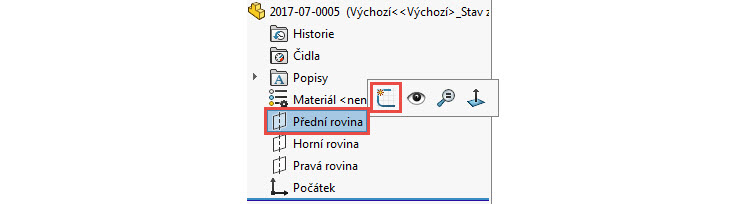

Klikněte levým tlačítkem na rovinu Přední a z kontextového panelu nástrojů vyberte příkaz Načrtnout skicu. Založí se nová skica a orientace pohledu se automaticky změní do pohledu kolmého na rovinu skici.

4-SolidWorks-vyvrtka-nyt-postup-navod-tutorial-corkscrew

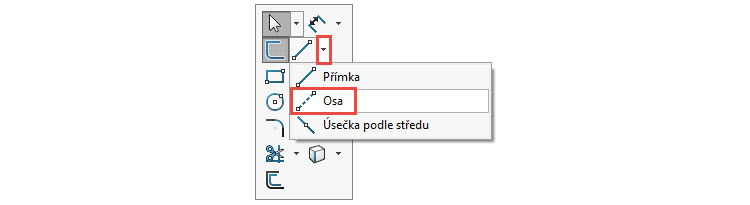

Stiskněte klávesu S a z Panelu zkratek vyberte příkaz Osa, který najdete v nabídce po stisknutí malé černé šipky vedle příkazu Přímka.

5-SolidWorks-vyvrtka-nyt-postup-navod-tutorial-corkscrew

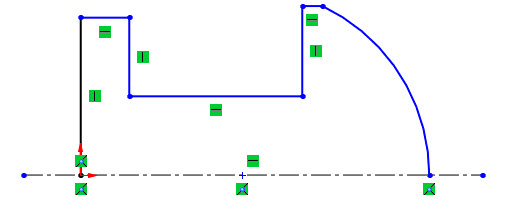

Nakreslete vodorovnou osu procházející počátkem souřadného systému a nakreslete skicu, která tvoří profil nýtu.

6-SolidWorks-vyvrtka-nyt-postup-navod-tutorial-corkscrew

Tip: Všimněte si, že skica není uzavřená. Příkaz Přidání rotací uzavře skicu automaticky, proto není nutné přímku kreslit.

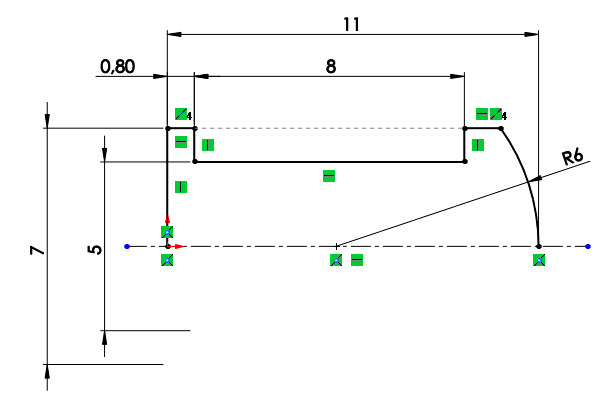

Skicu zakótujte podle zadání tak, aby byla plně určená.

7-SolidWorks-vyvrtka-nyt-postup-navod-tutorial-corkscrew

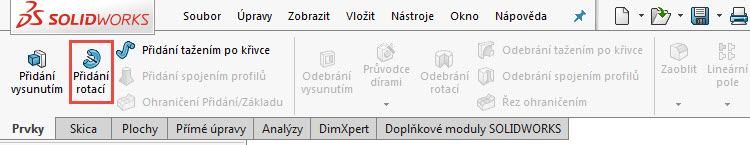

Ze záložky Prvky vyberte příkaz Přidání rotací.

8-SolidWorks-vyvrtka-nyt-postup-navod-tutorial-corkscrew

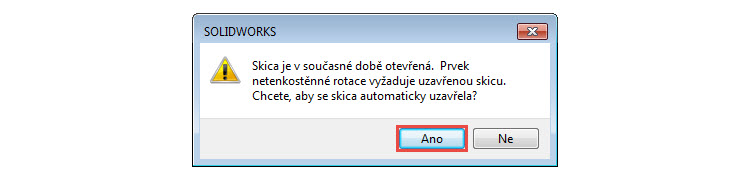

Jelikož není skica uzavřená, SOLIDWORKS automaticky zobrazí hlášku, zda chcete skicu automaticky uzavřít. Pokračujte tlačítkem Ano.

9-SolidWorks-vyvrtka-nyt-postup-navod-tutorial-corkscrew

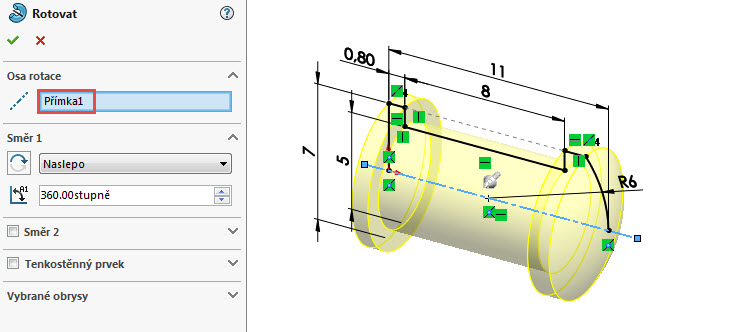

PropertyManageru Rotovat se automaticky vybere osa, jelikož skica obsahuje pouze jeden typ této entity.

10-SolidWorks-vyvrtka-nyt-postup-navod-tutorial-corkscrew

Zkontrolujte náhled a dokončete příkaz potvrzovacím tlačítkem.



Volba materiálu

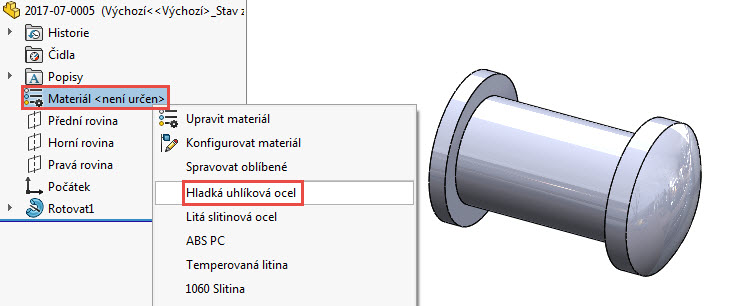

Ve FeatureManageru klikněte pravým tlačítkem na prvek Materiál a z místní nabídky nebo Knihovny materiálu (možnost Upravit materiál) přidejte materiál Hladká uhlíková ocel.

11-SolidWorks-vyvrtka-nyt-postup-navod-tutorial-corkscrew

Model nýtu je hotový.

12-SolidWorks-vyvrtka-nyt-postup-navod-tutorial-corkscrew

Uložte dokument (Ctrl + S).
