Vývrtka: Postup modelování podsestavy šroubení

    / 12. 9. 2017

11-SolidWorks-navod-postup-vyvrtka-sestava

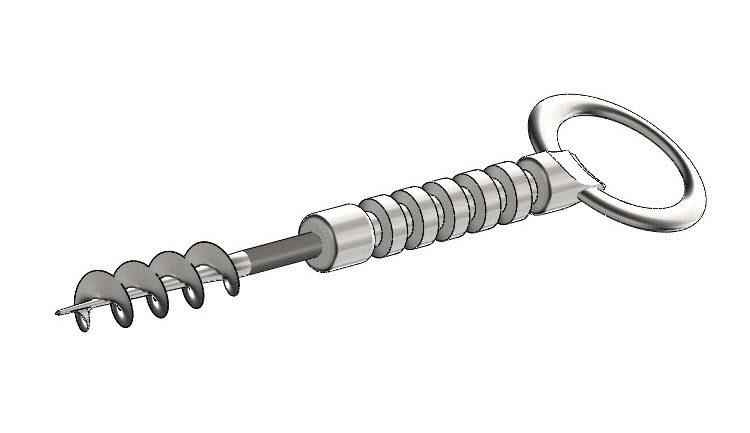

Sestava vývrtky se skládá z podsestavy šroubení a dalších dílů. V tomto návodu si ukážeme postup modelování podsestavy.

Podsestava šroubení se skládá ze dvou částí: šroubovice a šroubení s ozubením. Pro tvorbu sestavy budete potřebovat oba díly.

10-SolidWorks-navod-postup-vyvrtka-sestava

Postup modelování podsestavy

Založte si novou Sestavu.

1-SolidWorks-navod-postup-vyvrtka-sestava

Po založení nové Sestavy se automaticky zobrazí okno Otevřít. Do sestavy vložte první model šroubení s ozubením → díl 2017-07-0002.SLDPRT (2), který najdete ve složce C:\Mujsolidworks.cz\vývrtka (1).

2-SolidWorks-navod-postup-vyvrtka-sestava

Model vložte do sestavy tak, aby se sloučily počátek souřadného systému dílu s počátkem souřadného systému sestavy. Tento krok provedete tak, že stiskněte tlačítko OK.

3-SolidWorks-navod-postup-vyvrtka-sestava

Tip: O tom, že jsou počátky sloučené, se přesvědčíte ve FeatureManageru.

Uložte soubor do složky C:\Mujsolidworks.cz\vývrtka (1) pod názvem souboru 2017-07-0000-P1.SLDASM. Do pole Popis vyplňte název součásti ŠROUBOVICE (2) a stiskněte tlačítko Uložit (3).

4.0-SolidWorks-navod-postup-vyvrtka-sestava

Ze záložky Sestava vyberte příkaz Vložit součást.

4.1-SolidWorks-navod-postup-vyvrtka-sestava

Ze složky C:\Mujsolidworks.cz\vývrtka (1) vyberte druhý díl 2017-07-0004.SLDPRT (2) a stiskněte tlačítko Otevřít (3).

5-SolidWorks-navod-postup-vyvrtka-sestava

Levým tlačítkem vložte díl do sestavy do libovolného místa. První vložený díl je pevný a plně určený, nemá žádný stupeň volnosti. Druhý díl prostřednictvím vazeb umístíme do správné pozice.

6-SolidWorks-navod-postup-vyvrtka-sestava

Stiskněte klávesu Ctrl, vyberte válcovou plochu vnitřního závitu šroubení s ozubením (1) a vnější válcovou plochu vnějšího závitu na šroubovici (2) a z kontextového panelu nástrojů vyberte vazbu Soustředná (3).

7-SolidWorks-navod-postup-vyvrtka-sestava

Pokud nastane situace, že se modely překrývají, přesuňte šroubovici do takové polohy, aby se modely nepřekrývaly. Jedná se o situaci, která může být u každého uživatele jiná a souvisí to s tím, do jakého místa jste vložili druhý díl.

8.0-SolidWorks-navod-postup-vyvrtka-sestava

Stiskněte klávesu Ctrl, vyberte čelní plochu šroubení s ozubením (1)…

8.1-SolidWorks-navod-postup-vyvrtka-sestava

… a čelní plochu na šroubovici (1). Z kontextového panelu nástrojů vyberte vazbu Vzdálenost (2). Zadejte vzdálenost 10 mm (3) a v případě potřeby změňte směr vzdálenosti tlačítkem Obrátit kótu (4).  Zkontrolujte náhled a dokončete vazbení potvrzovacím tlačítkem (5).

9-SolidWorks-navod-postup-vyvrtka-sestava

Podsestava je hotová. Pro modelování sestavy pokračujte návodem Vývrtka: Postup modelování sestavy.

10-SolidWorks-navod-postup-vyvrtka-sestava
