Vývrtka: Výkres sestavy (zadání)

    / 8. 9. 2017

6-SolidWorks-vyvrtka-sestava-assembly

Vývrtka na korkové uzávěry se skládá z pěti součástí. Pokud již máte hotové modely, podívejte se na výkres sestavy a zkuste si ji vymodelovat sami.

Sestava vývrtky se skládá z dvou pák, těla, šroubení, vývrtky a nýtů:

1-SolidWorks-vyvrtka-sestava-assembly

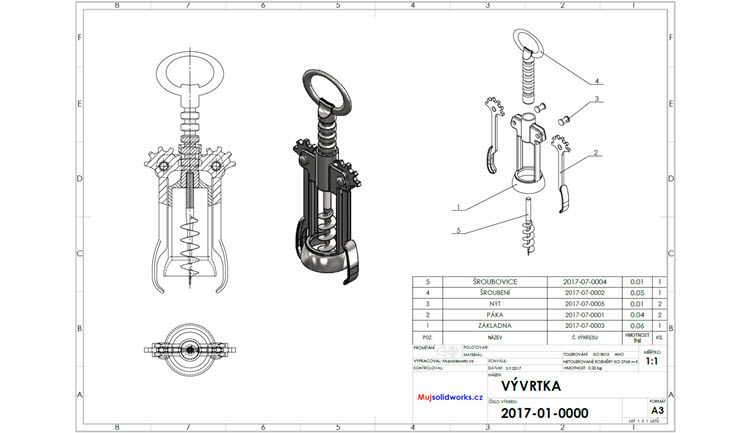

Výkres sestavy:

2-SolidWorks-vyvrtka-sestava-assembly

Přední pohled na sestavu vývrtky v částečném řezu:

3-SolidWorks-vyvrtka-sestava-assembly

Rozložený izometrický pohled vývrtky:

4-SolidWorks-vyvrtka-sestava-assembly

Kusovník:

5-SolidWorks-vyvrtka-sestava-assembly

Pokud si s tvorbou sestavy nebudete vědět rady, postupujte podle našeho návodu (připravujeme).
