Židle: Modelování nohy (zadání)

    / 9. 3. 2018

9-postup-navod-zacatecnik-sestava-animace-SolidWorks-tutorial-noha

První model, který budeme potřebovat pro tvorbu sestavy židle, je noha. Podívejte se na výrobní výkres a vyzkoušejte si ji vymodelovat sami.

Model židle se skládá z šesti dílů, z nichž se některé v sestavě opakují nebo je v sestavě použita jejich opačná verze (nohy židle):

  • pozice 1– sedák – 450 × 450 × 18 mm – 1 kus,
  • pozice 2 – kolík – průměr 10 mm × 30 mm – 4 kusy,
  • pozice 3 – levá noha s otvory ve tvaru drážky pro pero – čtvercový průřez 40 mm × 590 mm – 2 kusy,
  • pozice 4 – příčka 20 × 60 × 340 mm – 4 kusy,
  • pozice 5 – příčka 15 × 50 × 340 mm – 4 kusy,
  • pozice 6 – pravá noha s otvory ve tvaru drážky pro pero – čtvercový průřez 40 mm × 590 mm – 2 kusy.

Výkres sestavy židle je dostupný on-line.

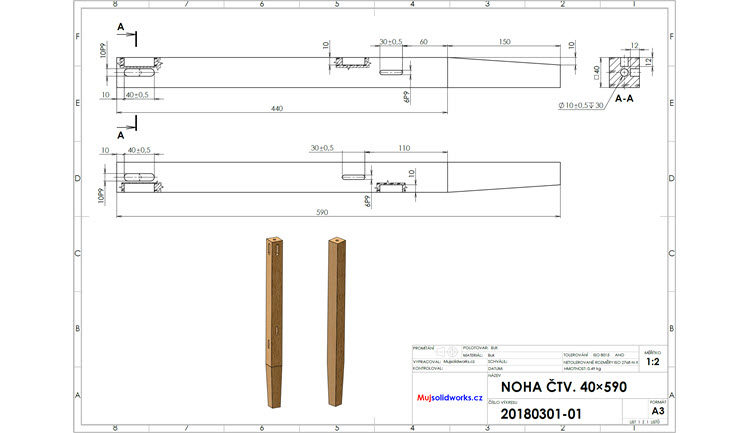

Podívejte se na výkres nohy se všemi náležitostmi, které jsou nutné pro jejich konstrukci i výrobu.

1-postup-navod-zacatecnik-sestava-animace-SolidWorks-tutorial-noha

Pohledy jsou detailněji vidět na obrázcích níže:

2-postup-navod-zacatecnik-sestava-animace-SolidWorks-tutorial-noha 3-postup-navod-zacatecnik-sestava-animace-SolidWorks-tutorial-noha 4-postup-navod-zacatecnik-sestava-animace-SolidWorks-tutorial-noha 5-postup-navod-zacatecnik-sestava-animace-SolidWorks-tutorial-noha 6-postup-navod-zacatecnik-sestava-animace-SolidWorks-tutorial-noha 7-postup-navod-zacatecnik-sestava-animace-SolidWorks-tutorial-noha 8-postup-navod-zacatecnik-sestava-animace-SolidWorks-tutorial-noha

Pokud si nebudete vědět s modelováním rady, vyzkoušejte postupovat podle našeho návodu krok za krokem.
