Co je nového v eDrawings 2021?

    / 26. 11. 2020

4-SOLIDWORKS-eDrawings-novinky-zmerit-mereni-2021

Nástroj pro komunikaci, sdílení a prohlížení 2D i 3D dokumentace eDrawigns má v aktuální verzi zajímavá vylepšení a nové funkce. Tím pomáhá eliminovat problémy, které velice často nastávají ve vzdálené komunikaci mezi konstruktéry a zákazníky. Podívejme se, co je nového v aktuální verzi eDrawings 2021.

Nástroj Měření

Nástroj Měření umožňuje použít k měření vzdáleností mezi rovinnými-válcovými a válcovými plochami. Různé možnosti určují vzdálenost měření při výběru oblouků nebo kružnic.

Postup měření:

Vyberte nástroj Měření ze záložky Nástroje nebo…

 1-SOLIDWORKS-eDrawings-novinky-zmerit-mereni-2021

… dolního panelu.

2-SOLIDWORKS-eDrawings-novinky-zmerit-mereni-2021

Pokud vyberete válcovou (1) a rovinnou (2) plochu, v podoknu Měření v poli Výsledky se zobrazí kolmá vzdálenost (3).

3-SOLIDWORKS-eDrawings-novinky-zmerit-mereni-2021

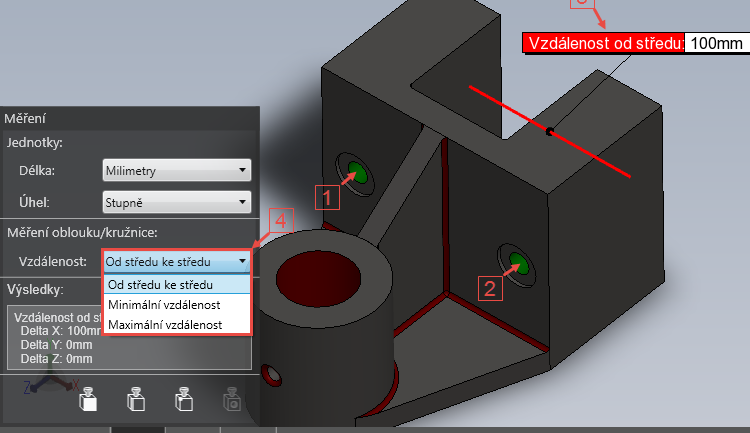

Při měření dvou válcových ploch (1 a 2) si můžete nastavit v podoknu MěřeníMěření oblouku/kružnice odkud kam chcete měřit:

  • Vzdálenost Od středu ke středu,
  • Maximální vzdálenost,
  • Minimální vzdálenost.

4-SOLIDWORKS-eDrawings-novinky-zmerit-mereni-2021



Vlastnosti souboru

V eDrawings si můžete zobrazit uživatelské vlastnosti a vlastnosti určité pro konfiguraci souborů SOLIDWORKS.

Vyberte NástrojeVlastnosti souboru nebo…

5-SOLIDWORKS-eDrawings-novinky-zmerit-mereni-2021

… pomocí tlačítka Vlastnosti souboru (1), čímž si zobrazíte názvy a hodnoty pro hodnoty vlastností Vlastní (2) a Vlastnosti určité pro konfiguraci (3).

6-SOLIDWORKS-eDrawings-novinky-zmerit-mereni-2021

Data specifická pro konfiguraci jsou k dispozici pro naposledy uloženou konfiguraci a pro konfigurace, kde jste v SOLIDWORKSu vybrali možnost Přidat značku Zobrazit Data, a to pouze pro soubory dílů (datový formát SLDPRT) a sestav (datový formát SLDASM).
