Dobrý den,
jak ukotvit sestavu v prostoru? Jedná se mi o to, že když kliknu na řez, tak není kolmý k sestavě ale v nějakém úhlu. Základní část sestavy je daná pevně -> když je volná, tak se hýbe celá sestava v prostoru, takto se pohybují jen části sestavy – což je správně.
Děkuji

Zkuste uvolnit základní díl a zavazbit jeho počátek s počátkem sestavy.

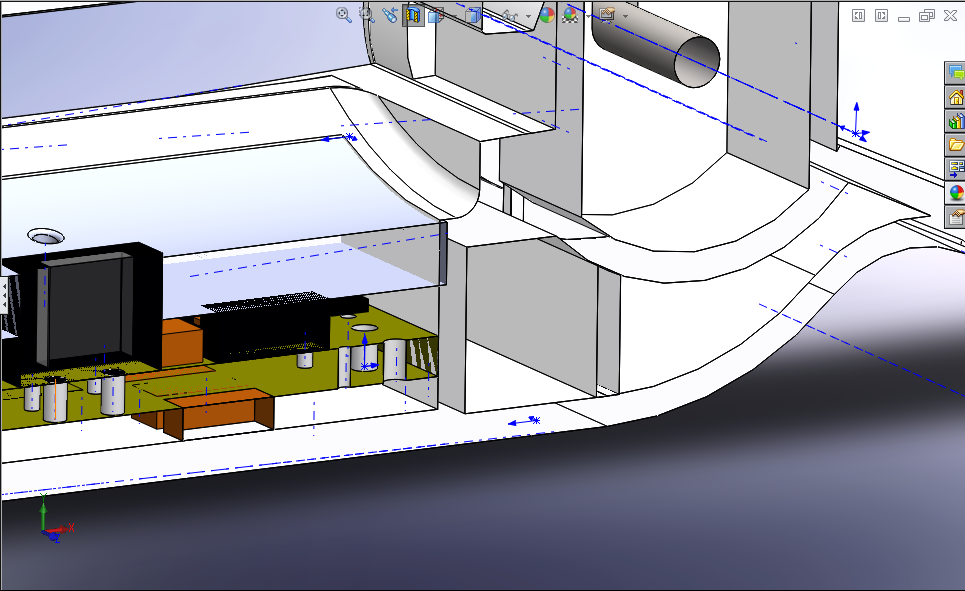

Děkuji moc. Ještě mám jeden dotaz, nevím jak se mě to stalo, ale při řezu se všechny stěny a prvky chovají jako duté – jsou pouze vidět hrany a plochy stěn viz příloha. Dělá mi to, i když založím nové díly. Děkuji předem za odpověď.

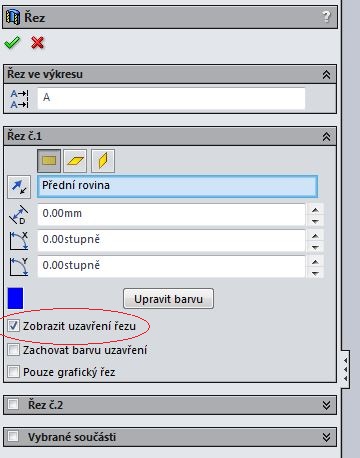

Při vytváření řezu je potřeba zaškrtnout „Zobrazit uzavření řezu“.

Děkuji za odpověď.

Jak lze nastavit solidworks, aby šel komponent vytisknout na 3D tiskárně? Nebo existuje nějaký skript který vygeneruje zdroják pro 3D tiskárnu? (nikdy jsem nepracoval s tiskárnou) Kam se musí zadat tolerance aby to pasovalo do sebe, nebo se musí upravit kóty na styčných plochách? Děkuji

Pokud vím, tak se soubor musí uložit ve formátu .stl . Jak je to s tolerancemi netuším, na 3D tiskárně jsem dělala jenom jednou (ve škole), ale nejjistější bude upravit nominální rozměr.

Mám podobný problém jako elektrikarCZE, možná úplně stejný. Začínám pracovat se sestavami a protože jsem do sestavy zapomněl vložit některý díl, nebo jsem některý měnil za jiný, vkládal jsem je v řezu a při vazbení musel řez pootočit. Pak jsem si všiml, že některé pohledy jsou v prostoru pootočeny o několik stupňů (možná jsem je v tom pootočení obnovil a uložil). Trochu srovnat úhel v řezu bych uměl, nevím ale jak to zafiksovat, aby už srovnaný zůstal . Teď si nevím rady, jak to srovnat. Uměl by mně někdo poradit?  Srdečně děkuji za pomoc.

Jeden díl sestavy, obvykle ten nejdůležitější, největší, nejsložitější apod. musí být pevně umístěný vůči sestavě. Třeba tak, že se udělá vazba mezi všemi třemi rovinami dílu a odpovídajícími rovinami sestavy. Nebo se při zakládání sestavy vloží jen kliknutím zeleného zatržítka. Pak jsou ještě nějaké další možnosti, ale tohle by mělo stačit.

Ales, jestli to je odpověď na můj problém, nepochopil jsem jak to srovnat. Jak zavazbit ten díl k rovinám. Budu se snažit přijít na to sám, ve svých letech ale(dobře přes sedmdesát), mám dost velké problémy leccos pochopit. Přesto ale moc děkuji.

Ano, měla to být ta odpověď. Myslel jsem to tak, že se má udělat vazba Coincident (česky snad Sjednocená?) mezi přední rovinou samotné sestavy a přední rovinou zvoleného dílu. Pak totéž pro horní a pro pravé roviny. Tím se díl „upevní v prostoru“ a nestane se, že by se třeba omylem nějakým cuknutím myši posunul.

Ales. Já jsem to prozatím udělal tak, že jsem si vytvořil nový díl tento díl načetl jak první do nové sestavy a pak přidal původní sestavu. Tyto díly jsem pak ve dvou směrech sjednotil a takto sestavu srovnal v prostoru. Novou takto vytvořenou jsem pak bez „rovnátka“ uložil pod novým jménem. Zatím to je v pořádku. Pak se uvidí dbaje vašich rad. Díky moc po půlnoci.

Nemusíš vybírat a pracně vazbit všechny roviny. Stačí vybrat Počátek součásti + Počátek sestavy > zvolíš vazbu Sjednocená > je tam zatržítko Zarovnat osy, které zajistí to samé, jako vazbení všech tří rovin.

pepe, děkuji za informaci.
