Odsazení splajnu #77703
Ondřej Brůžek
Účastník
2 příspěvky
Ahoj,
vytvářím si 3D model do 3D tiskárny, ale narazil jsem na problém s odsazením některých splajnů v mé skice.

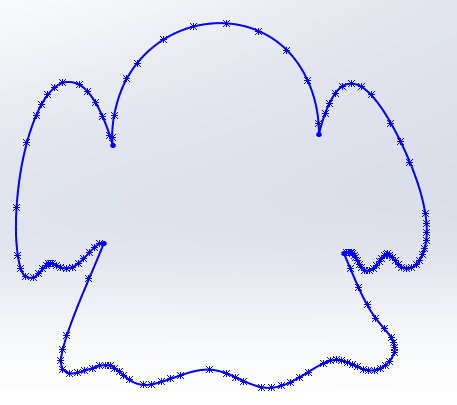

Tady je příklad skici kterou potřebuji odsadit směrem ven o cca 2mm:
Celé je to tvořené ze 4 splajnů, spojených k sobě v místech kde je ostrý roh.

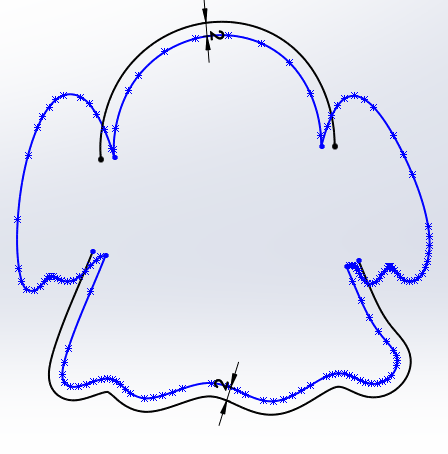

V podstatě horní a dolní splajn mi odsadit jdou:
Ale kdybych se zbláznil, tak nedonutím ty boční dva splajny aby se taky odsadili… Respektive, oni odsadit jdou, ale pouze pár desetin milimetru, jakmile chci 2mm obrys zmizí a Solid vypíše chybu: „Odsazení není možné vytvořit pro tuto geometrii“
Dokáže mi prosím někdo vysvětlit, proč nemůžu tohle odsazení udělat? Případně jak ho udělat jinak?
Díky
19. 10. 2019 v 13:38
Odpověď na: Odsazení splajnu #77704
Ales
Účastník
272 příspěvků
Možná tam někde budou těsně nahuštěné body tak, že odsazení víc než o těch pár desetin by udělalo cosi jako záporný poloměr křivosti té odsazené křivky. Možná by pomohla funkce zjednodušení spline.
19. 10. 2019 v 14:40
Odpověď na: Odsazení splajnu #77705
Ondřej Brůžek
Účastník
2 příspěvky
Možná tam někde budou těsně nahuštěné body tak, že odsazení víc než o těch pár desetin by udělalo cosi jako záporný poloměr křivosti té odsazené křivky. Možná by pomohla funkce zjednodušení spline.
Díky za tip,
Zjednodušil jsem křivku a na téhle konkrétní křivce mi to pomohlo, uvidím jak to půjde na těch dalších…
btw – existuje jiný způsob jak vytvořit offsetovat křivky ve skice?
Díky
28. 10. 2019 v 17:33
Odpověď na: Odsazení splajnu #77867
Ales
Účastník
272 příspěvků
To jedině v případě, že se podaří křivky nahradit soustavou kruhových oblouků a úseček. V případě reverzního inženýrství je to aspoň teoreticky možné, protože konstruktéři zpravidla preferují jednoduché geometrické konstrukce, i když to tak ve výsledku vypadat nemusí. Solidworks pak umí udělat při offsetu i ostré zlomy. U opravdového spline to ale nedokáže, takže tam buď zkusit zjednodušení nebo všude tam, kde se předpokládá vznik ostrého zlomu ten spline rozdělit a offsetovat po částech.
Taky záleží na důvodu, proč ten offset dělám. Jestli je to třeba přídavek na obrobení nebo dráha nástroje, tak se to dá v rozích „ošidit“ aniž by to mělo vliv na konečný výsledek.
